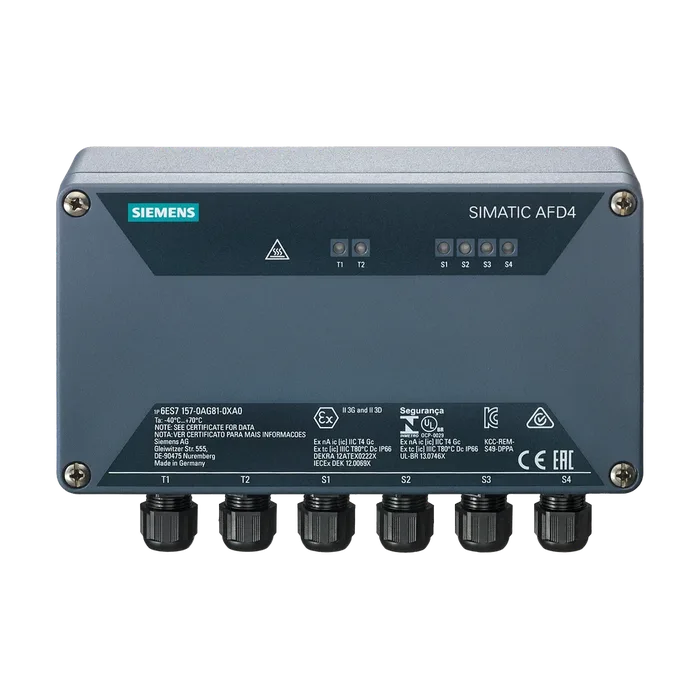

Активный полевой распределитель AFD4 для полевых сетей PROFIBUS PA и FOUNDATION FIELDBUS H1, 4 ответвления с защитой от к.3. и помехоподавлением, автоматическое подключение оконечных сопротивлений для линейной и кольцевой топологии, для расширенного диапазона температур, степень защиты IP66
58 537,95 ₽−19%47 632 ₽С НДС
Код товара: 6ES71570AG810XA0
Доступен к заказу
01
Описание
Активный полевой распределитель AFD4 для полевых сетей PROFIBUS PA и FOUNDATION FIELDBUS H1, 4 ответвления с защитой от к.3. и помехоподавлением, автоматическое подключение оконечных сопротивлений для линейной и кольцевой топологии, для расширенного диапазона температур, степень защиты IP66
Функция продукта
Функция повторителяНет
Допустимый диапазон, нижний предел (пост. ток)16 В
Допустимый диапазон, верхний предел (пост. ток)32 В
Защита от перепутывания полярностиДа; только при соединении с FDC 157
Защита от перенапряженияНет
Потребление тока (в режиме холостого хода), тип.24 mA; 54 мА на конце провода
Макс. потребление тока264 мА
Нормальная рассеиваемая мощность384 мВт
Макс. рассеиваемая мощность3,2 Вт
Макс. скорости передачи данных31,25 kbit/s
Число подключаемых полевых устройств PA4
Макс. отдача тока на полевые устройства PA240 мА
Допустимый ток на тупиковом фидере60 мА
Интерфейс AS-InterfaceНет
FOUNDATION Fieldbus H1Да
Индикация состоянияДа
Аварийные сигналыНет
Диагностическая функцияДа
Диагностический светодиодный индикатор
Состояние главного фидераДа
Отказ главного фидераДа
Состояние/отказ тупикового фидераДа
Автоматическое замыкание шиныДа
Между главным фидером и тупиковыми фидерамиНет
Степень защиты IPIP66
Применение во взрывоопасной зоне
Зона ATEX 1Нет
Зона ATEX 21Нет
Зона ATEX 2Да
Зона ATEX 22Да
FM класс I зона 1Нет
FM класс I зона 2, раздел 2Да
Температура окружающей среды при эксплуатации
Мин.-40 °C
Макс.70 °C
Температура окружающей среды при хранении/транспортировке
Мин.-40 °C
Макс.85 °C
Относительная влажность воздуха
Эксплуатация, макс.95 %
Технология подключения / магистраль / заголовок
Число соединений / для магистрали PROFIBUS PA2
Вариант электрического соединения / для магистрали PROFIBUS PAБлок винтовых клемм
Исполнение резьбы / кабельного сальника / для магистрали PROFIBUS PAM16
Вариант магистрали PROFIBUS PAТип A
Диаметр / магистрали PROFIBUS PA / подключаемый / мин.4 мм
Диаметр / магистрали PROFIBUS PA / подключаемый / макс.9 мм
Выходной ток / для ответвлений PROFIBUS PA / всего / макс.240 мА
Число периферийных устройств PROFIBUS PA / подключаемый4
Выходной ток / на каждое ответвление PROFIBUS PA / макс.60 мА
Макс. напряжение при работе без нагрузки30 В
Ток короткого замыкания / ответвления PROFIBUS PA / как испытательный ток / макс.6 мА
Характеристика изделия / соединений для ответвления PROFIBUS PA / искробезопасность согласно модели FISCOНет
Функция изделия / соединений для ответвления PROFIBUS PA / антидребезговая логикаДа
Ширина220 мм
Высота120 mm; без винтовых соединений
Глубина83 мм
Масса, прибл.2 000 г
Артикул6ES7157-0AG81-0XA0
Каталог IDSTPCS7
Код группыR336
Товарный код85176200
Вес Нетто (Кг)2,000 Кг
Вид продуктовОбзор заказных данных
ПроизводительSiemens
Ценовая Группа280
Группа Продукта2488
Единицы Измерения1 шт.
Описание ПродуктаАКТИВНЫЙ ПОЛЕВОЙ РАСПРЕДЕЛИТЕЛЬ AFD4 ДЛЯ ПОЛЕВЫХ СЕТЕЙ PROFIBUS PA И FOUNDATION FIELDBUS H1, 4 ОТВЕТВЛЕНИЯ С ЗАЩИТОЙ ОТ К.3. И ПОМЕХОПОДАВЛЕНИЕМ, АВТОМАТИЧЕСКОЕ ПОДКЛЮЧЕНИЕ ОКОНЕЧНЫХ СОПРОТИВЛЕНИЙ ДЛЯ ЛИНЕЙНОЙ И КОЛЬЦЕВОЙ ТОПОЛОГИИ, ДЛЯ РАСШИРЕННОГО ДИАПАЗОНА ТЕМПЕРАТУР, СТЕПЕНЬ ЗАЩИТЫ IP 66
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7157-0AG81-0XA0
Единица Измерения УпаковкиНе доступный
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
