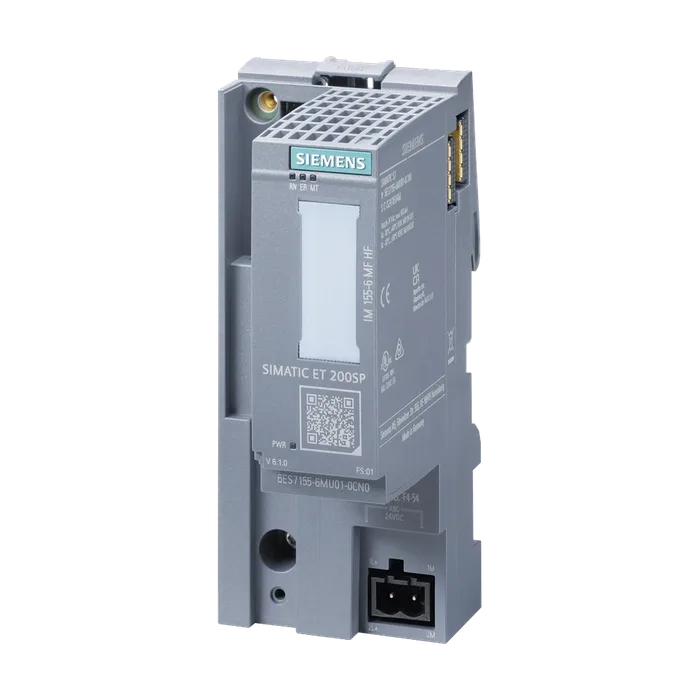

SIMATIC ET 200SP, двухпортовый интерфейсный модуль IM155-6MF High Feature для сетей PROFInet, Ethernet IP, Modbus TCP (MultiFieldbus), 1 слот для SIMATIC BusAdapter, макс. 64 модуля периферии и 16 модулей ET 200AL, множественная горячая замена, опциональный кабельный зажим, серверный модуль в комплекте
Обозначение типа продукта IM 155-6 MF HF
Версия микропрограммного обеспечения V5.2
Возможно обновление микропрограммного обеспечения Да
Идентификация производителя (идентификатор поставщика) 002AH
Идентификация устройства (идентификатор устройства) 0313H
Код изготовителя согласно ODVA (VendorID) 04E3H
Код изделия согласно ODVA (ProductCode) 0FA2H
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Замена модуля во время работы (горячая замена) Да; Многоразовая горячая замена
Режим тактовой синхронизации Нет
Устройство смены инструмента Да; Док-устройство и док-станция
Локальное сопряжение параметров Да
Ввода/вывода
Число модулей сопряжения 6; 1x выход + макс. 5x входов
Локальное сопряжение блоков данных Нет
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже помощью IM155-6PN/2 HF в режиме совместимости с
STEP 7 проектируемая/интегрированная среда, версия не ниже помощью IM155-6PN/2 HF в режиме совместимости с
PROFINET, версия не ниже GSD/GSD-Revision GSDML, версия V2.3
Multi Fieldbus Configuration Tool (MFCT) (многофункциональное средство для конфигурирования шин Fieldbus) не ниже V1.3
Посредством набора данных Да
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Перемыкание при отказе сетевого питания и отключении напряжения
Время перемыкания при отказе сетевого питания 10 ms; согласно IEC 61131-2 (6.2.1.3), предел чувствительности
И отключении напряжения PS2
Макс. потребление тока 700 мА
Макс. ток включения 4,5 А
Нормальная рассеиваемая мощность 2,4 Вт
Адресное пространство на модуль
Макс. адресное пространство на модуль 288 byte; соотв. для входных и выходных переменных
Адресное пространство на одну станцию
Макс. адресное пространство на станцию 1 440 byte; в зависимости от проекта
Монтажные стойки
Число подключаемых модулей ET 200SP, макс. 64
Число подключаемых модулей ET 200AL, макс. 16
Подмодули
Количество субмодулей на станцию, макс 256
Точность 10 мс
Число разъемов PROFINET 1; 2 порта (переключатель)
Физические параметры интерфейсов
Число портов 2; через BusAdapter
Встроенный коммутатор Да
BusAdapter (PROFINET) Да
Протоколы
Устройство ввода-вывода PROFINET Да
Открытая связь IE Да
Резервирование среды передачи Да
RJ 45 (Ethernet)
Способ передачи PROFINET с дуплексной связью 100 Мбит/с (100BASE-TX)
10 Мбит/с Нет
100 Мбит/с Да; PROFINET с дуплексной связью 100 Мбит/с (100BASE-TX)
Автоматическое определение Да
Автоматическая коммутация Да
Modbus TCP Да
Число соединений
Число коммуникационных перемычек / связей модуль-модуль, макс. 16
Устройство ввода-вывода PROFINET
Службы
PROFIenergy Да
Пуск согласно приоритету Нет
Shared Device Да
Макс. число контроллеров ввода-вывода 14; 2x контроллер PN + 2x сканер EtherNet/IP + 10x Modbus TCP
При использовании Shared Device Master
Режим дублирования
Общее резервирование PROFINET (S2) Да; Защита доступа к сети NAP S2
Системное резервирование PROFINET (R1) Нет
H-Sync-Forwarding Да
Резервирование среды передачи
EtherNet/IP
Службы
CIP Implicit Messaging Да
CIP Explicit Messaging Да
CIP Safety Нет
Управление конфигурацией с помощью Explicit Messaging Нет
Shared Device Да; 2x контроллер PN + 2x сканер EtherNet/IP + 10x Modbus TCP Master
Число сканнеров при использовании Shared Device, макс. 2
Время актуализации
Requested Packet Interval (RPI) (запрашиваемый межпакетный интервал) 2 мс
Адресная область
Макс. адресное пространство на модуль 288 byte; (246 байт на выходы / 288 байт на входы)
ForwardOpen (класс 1 и 32-битовый заголовок) 500 byte; (246 байт на выходы / 500 байт на входы)
LargeForwardOpen (класс 3) 4 002 byte
Соединения
Число блочных соединений 2
Modbus TCP
Службы
Катушки считывания (код=1) Да
Считывание дискретных входов (код=2) Да
Считывание регистров временного хранения (код=3) Да
Запись на одну катушку (код=5) Да
Запись на несколько катушек (код=15) Да
Запись нескольких регистров (код=16) Да
Изменение параметризации ведущим устройством Да
Протокол безопасной передачи данных Modbus TCP Нет
Адресное пространство на одну станцию
Макс. адресное пространство на станцию 500 byte; (246 байт на выходы / 500 байт на входы)
Адресное пространство с согласованным доступом 250 byte; (246 байт на выходы / 250 байт на входы)
Время актуализации
Интервал запросов ввода/вывода 2 мс
Соединения
Число соединений на одном ведомом устройстве 9; (1x вход / 2x выхода / 4x энергозависимых регистра / 2x информация об устройстве)
Открытая связь IE
Многоадресная передача Да
Широковещательная передача Да
Индикация состояния Да
Аварийные сигналы Да
Диагностическая функция Да
Диагностический светодиодный индикатор
Светодиод RUN Да; зеленые светодиоды
Светодиод ERROR Да; красный светодиод
Светодиод MAINT Да; желтые светодиоды
Контроль напряжения питания (PWR-LED) Да; зеленый светодиод питания (PWR)
Индикатор соединения LINK TX/RX Да; 2 x зеленых светодиодных индикаторов соединения на BusAdapter
Между шиной на задней стенке и блоком электроники Нет
Между PROFINET и другими контурами тока Да
Между источником питания и другими контурами тока Нет
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
Класс нагрузки сети 3
Уровень безопасности Согласно уровню безопасности 1, тестовым сценариям V1.1.1
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -30 °C; Без конденсации
Горизонтальный настенный монтаж, макс. 60 °C
Вертикальный настенный монтаж, мин. -30 °C; Без конденсации
Вертикальный настенный монтаж, макс. 50 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, 5 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс. техническое описание
ET-соединение
Посредством BU-/BA-Send Да; Модули + 16 ET 200AL
Разгрузка от натяжения Да; опция
Ширина 50 мм
Высота 117 мм
Глубина 74 мм
Масса, прибл. 120 g; без BusAdapter
