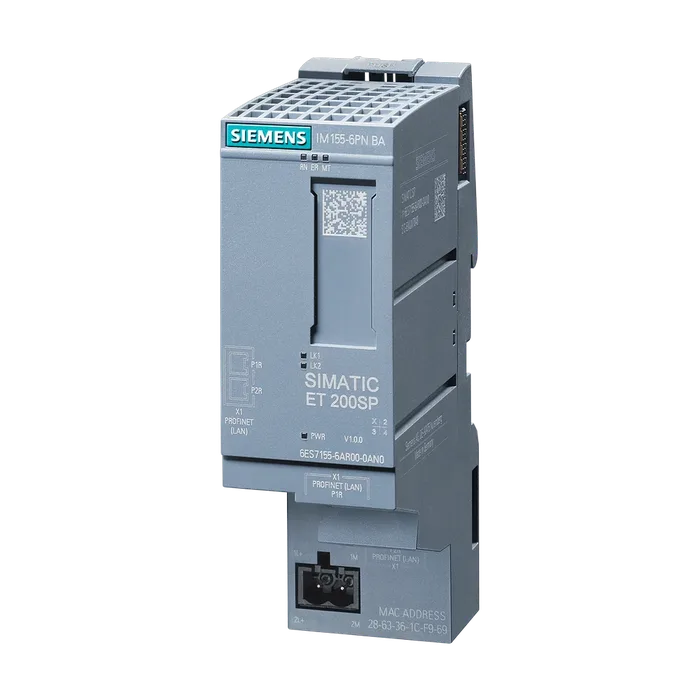

SIMATIC ET 200SP, интерфейсный модуль IM155-6PN BASIC для сети PROFINET, макс. 12 периферийных модуля, 2 встроенных разъёма RJ45, в комплекте серверный модуль
28 713 ₽−20%22 942 ₽С НДС
Код товара: 6ES71556AR000AN0
Доступен к заказу
01
Описание
SIMATIC ET 200SP, интерфейсный модуль IM155-6PN BASIC для сети PROFINET, макс. 12 периферийных модуля, 2 встроенных разъёма RJ45, в комплекте серверный модуль
Обозначение типа продуктаIM 155-6 PN BA
Функциональный стандарт HWне ниже FS04
Версия микропрограммного обеспечения
Возможно обновление микропрограммного обеспеченияДа
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Замена модуля во время работы (горячая замена)Да; Одноразовая горячая замена
Режим тактовой синхронизацииНет
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеV13 SP1
STEP 7 проектируемая/интегрированная среда, версия не нижене ниже версии 5.5 SP4
PROFINET, версия не ниже GSD/GSD-RevisionV2.3/-
Посредством набора данныхДа
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа
Перемыкание при отказе сетевого питания и отключении напряжения
Время перемыкания при отказе сетевого питания и отключении напряжения5 мс
Макс. потребление тока300 мА
Нормальная рассеиваемая мощность1,8 Вт
Адресное пространство на модуль
Макс. адресное пространство на модуль32 byte; На вход/выход
Адресное пространство на одну станцию
Макс. адресное пространство на станцию32 byte; На вход/выход
Монтажные стойки
Число подключаемых модулей ET 200SP, макс.12
Число подключаемых модулей ET 200AL, макс.0
Число разъемов PROFINET1; 2 порта (переключатель)
Физические параметры интерфейсов
RJ 45 (Ethernet)Да; 2 встроенных порта RJ45
Число портов2
Встроенный коммутаторДа
BusAdapter (PROFINET)Нет
Протоколы
Устройство ввода-вывода PROFINETДа
Открытая связь IEДа
Резервирование среды передачиДа; PROFINET MRP
RJ 45 (Ethernet)
Способ передачиPROFINET с дуплексной связью 100 Мбит/с (100BASE-TX)
10 Мбит/сНет
100 Мбит/сДа; PROFINET с дуплексной связью 100 Мбит/с (100BASE-TX)
Автоматическое определениеДа
Автоматическая коммутацияДа
Устройство ввода-вывода PROFINET
Службы
PROFIenergyНет
Пуск согласно приоритетуНет
Shared DeviceНет
Режим дублирования
Общее резервирование PROFINET (S2)Нет
Резервирование среды передачи
Открытая связь IE
РавноудаленностьНет
Индикация состоянияДа
Аварийные сигналыДа
Диагностическая функцияДа
Диагностический светодиодный индикатор
Светодиод RUNДа; зеленые светодиоды
Светодиод ERRORДа; красный светодиод
Светодиод MAINTДа; желтые светодиоды
Контроль напряжения питания (PWR-LED)Да; зеленый светодиод питания (PWR)
Индикатор соединения LINK TX/RXДа; 2 x зеленых светодиодных индикаторов соединения на BusAdapter
Между шиной на задней стенке и блоком электроникиНет
Между PROFINET и другими контурами токаДа
Между источником питания и другими контурами токаНет
Класс нагрузки сети2
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин.-30 °C
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.-30 °C
Вертикальный настенный монтаж, макс. Высота при эксплуатации относительно уровня моря50 °C
Высота места установки над уровнем моря,5 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс.техническое описание
ET-соединение
Посредством BU-/BA-SendНет
Ширина35 мм
Высота117 мм
Глубина74 мм
Масса, прибл.125 г
Артикул6ES7155-6AR00-0AN0
Каталог IDST76
Код группыR151
Товарный код85176200
Вес Нетто (Кг)0,153 Кг
Вид продуктовIM 155-6PN Standard
ПроизводительSiemens
Ценовая Группа255
Группа ПродуктаX0FQ
Размер упаковки10,30 x 12,80 x 6,80
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC ET 200SP, ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM155-6PN BASIC ДЛЯ СЕТИ PROFINET, МАКС. 12 ПЕРИФЕРИЙНЫХ МОДУЛЯ, 2 ВСТРОЕННЫХ РАЗЪЁМА RJ45, В КОМПЛЕКТЕ СЕРВЕРНЫЙ МОДУЛЬ
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7155-6AR00-0AN0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)140 дней
