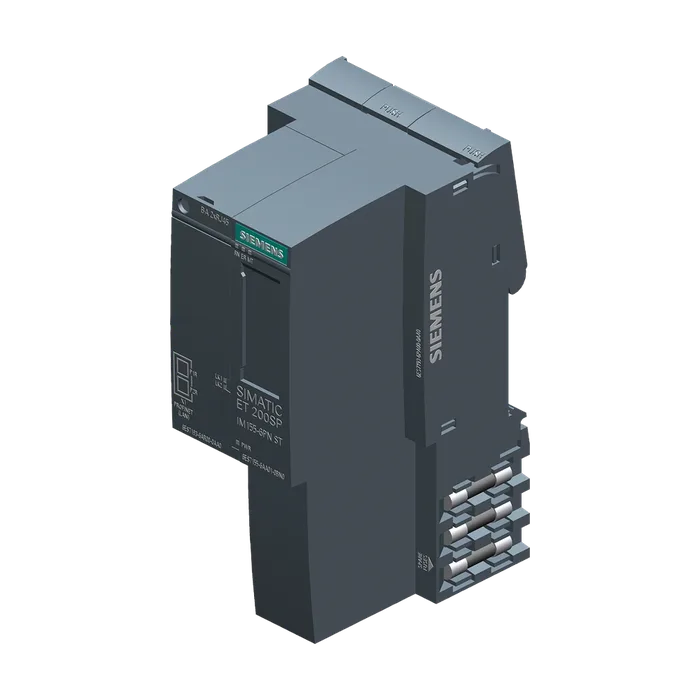

SIMATIC ET 200SP, комплект интерфейсного модуля IM155-6PN ST для сети PROFINET, макс. 32 модуля периферии и 16 модулей ET 200AL, одиночная горячая замена. в комплекте: интерфейсный модуль (6ES7155-6AU01-0BN0), серверный модуль (6ES7193-6PA00-0AA0), шинный адаптер BA 2X RJ45 (6ES7193-6AR00-0AA0)
36 155 ₽−21%28 727 ₽С НДС
Код товара: 6ES71556AA010BN0
Доступен к заказу
01
Описание
SIMATIC ET 200SP, комплект интерфейсного модуля IM155-6PN ST для сети PROFINET, макс. 32 модуля периферии и 16 модулей ET 200AL, одиночная горячая замена. в комплекте: интерфейсный модуль (6ES7155-6AU01-0BN0), серверный модуль (6ES7193-6PA00-0AA0), шинный адаптер BA 2X RJ45 (6ES7193-6AR00-0AA0)
Обозначение типа продуктаIM155-6PN ST, включая шинный адаптер BA 2x RJ45
Функциональный стандарт HWНе ниже FS03
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Замена модуля во время работы (горячая замена)Да; Одноразовая горячая замена
Режим тактовой синхронизацииНет
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеV14
STEP 7 проектируемая/интегрированная среда, версия не нижене ниже версии 5.5 SP4
PROFINET, версия не ниже GSD/GSD-RevisionV2.3/-
Посредством набора данныхДа
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа
Защита от короткого замыканияДа
Перемыкание при отказе сетевого питания и отключении напряжения
Время перемыкания при отказе сетевого питания и отключении напряжения10 мс
Потребление тока (номинальное)450 мА
Макс. потребление тока550 мА
Макс. ток включения3,7 А
Мощность питания шины на задней стенке4,5 Вт
Нормальная рассеиваемая мощность1,9 Вт
Адресное пространство на модуль
Макс. адресное пространство на модуль256 byte; На вход/выход
Адресное пространство на одну станцию
Макс. адресное пространство на станцию512 byte; в зависимости от проекта
Монтажные стойки
Макс. число модулей на монтажную стойку32; Модули + 16 ET 200AL
Подмодули
Количество субмодулей на станцию, макс256
Число разъемов PROFINET1; 2 порта (переключатель)
Физические параметры интерфейсов
Число портов2
Встроенный коммутаторДа
BusAdapter (PROFINET)Да; применяемые BusAdapter: BA 2x RJ45, BA 2x FC, BA 2x M12
Протоколы
Устройство ввода-вывода PROFINETДа
Открытая связь IEДа
Резервирование среды передачиДа; PROFINET MRP
RJ 45 (Ethernet)
Способ передачиPROFINET с дуплексной связью 100 Мбит/с (100BASE-TX)
10 Мбит/сДа; для служб Ethernet
100 Мбит/сДа; PROFINET с дуплексной связью 100 Мбит/с (100BASE-TX)
Автоматическое определениеДа
Автоматическая коммутацияДа
Устройство ввода-вывода PROFINET
Службы
PROFIenergyДа
Пуск согласно приоритетуДа
Shared DeviceДа
Макс. число контроллеров ввода-вывода при использовании Shared Device2
Режим дублирования
Общее резервирование PROFINET (S2)Нет
Резервирование среды передачи
Открытая связь IE
Индикация состоянияДа
Аварийные сигналыДа
Диагностическая функцияДа
Диагностический светодиодный индикатор
Светодиод RUNДа; зеленые светодиоды
Светодиод ERRORДа; красный светодиод
Светодиод MAINTДа; желтые светодиоды
Контроль напряжения питания (PWR-LED)Да; зеленый светодиод питания (PWR)
Между шиной на задней стенке и блоком электроникиНет
Между PROFINET и другими контурами токаДа; AC 1 500 В (типовые испытания)
Между источником питания и другими контурами токаНет
Между различными цепямиБезопасное сверхнизкое напряжение (БСНН)
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Класс нагрузки сети2
Уровень безопасностиСогласно уровню безопасности 1, тестовым сценариям V1.1.1
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин.-30 °C
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.-30 °C
Вертикальный настенный монтаж, макс.50 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря,5 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс.техническое описание
ET-соединение
Посредством BU-/BA-SendДа; Модули + 16 ET 200AL
Ширина50 мм
Высота117 мм
Глубина74 мм
Масса, прибл.147 g; без BusAdapter
Артикул6ES7155-6AA01-0BN0
Каталог IDST76
Код группыR151
Товарный код85176200
Вес Нетто (Кг)0,233 Кг
Вид продуктовIM 155-6PN Standard
ПроизводительSiemens
Ценовая Группа255
Группа ПродуктаX0FQ
Размер упаковки10,30 x 12,70 x 6,50
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC ET 200SP, комплект интерфейсного модуля IM155-6PN ST для сети PROFInet, макс. 32 модуля периферии и 16 модулей ET 200AL, одиночная горячая замена. В комплекте: интерфейсный модуль (6ES7155-6AU01-0BN0), серверный модуль (6ES7193-6PA00-0AA0), шинный адаптер BA 2X RJ45 (6ES7193-6AR00-0AA0)
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7155-6AA01-0BN0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM400: Анонс о снятии с производства.
Плановый срок отгрузки с завода (раб. дни)140 дней
