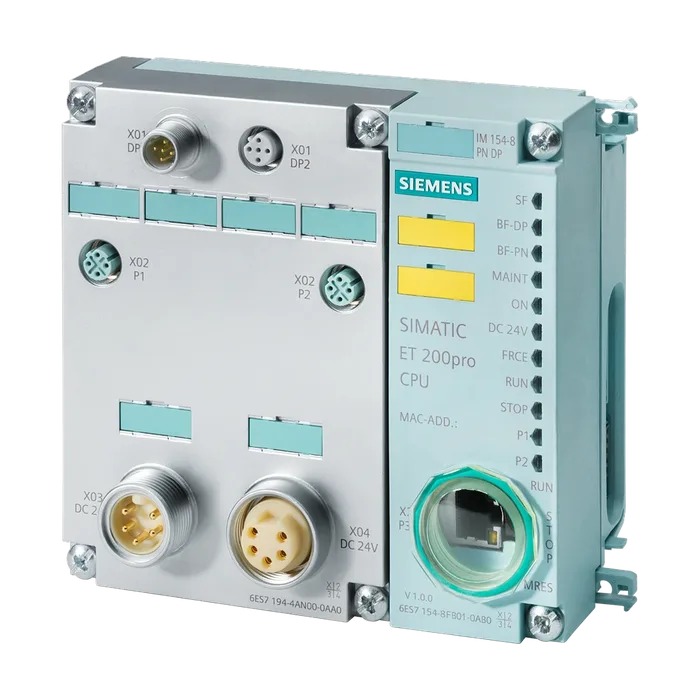

Коммуникационный модуль Siemens 6ES7154-8FB01-0AB0
SIMATIC DP, IM154-8F PN/DP CPU для ET200 PRO, рабочая память 512 КБ, встроенный интерфейс PROFINET, встроенный интерфейс PROFIBUS DP ведущий/ведомый, степень защиты IP65/67; требуются Micro Memory Card и соединительный модуль
по запросу −17% по запросу С НДС
Код товара: 6ES71548FB010AB0
Доступен к заказу
01
Описание
SIMATIC DP, IM154-8F PN/DP CPU для ET200 PRO, рабочая память 512 КБ, встроенный интерфейс PROFINET, встроенный интерфейс PROFIBUS DP ведущий/ведомый, степень защиты IP65/67; требуются Micro Memory Card и соединительный модуль
Функциональный стандарт HW 01
Версия микропрограммного обеспечения V3.2
Функция продукта
Режим тактовой синхронизации Да; по интерфейсу PROFIBUS DP или PROFINET
Инженерное обеспечение с помощью
Пакета программного обеспечения для программирования не ниже версии STEP 7 V5.5, Distributed Safety, версия V5.4 SP4
Номинальное значение (пост. ток) 24 В
Внешняя защита предохранителями для питающих Модульный автоматический выключатель для защиты линий 24
Линий (рекомендуется) В/16 A пост. тока с характеристикой срабатывания B или C (см. руководство по эксплуатации устройства ET 200pro)
Напряжение нагрузки L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Потребление тока, тип. 350 мА
Потребление тока (в режиме холостого хода), тип. 250 mA; норм., потребление тока при ЦП в режиме отключения
Нормальный ток включения 2 А
Нормальная рассеиваемая мощность 8,5 Вт
Оперативное запоминающее устройство
Встроенный 512 kbyte
Расширяемое Нет
Память загрузки
Вставная (MMC) Да
Вставная (MMC), макс. 8 Mbyte
Мин. хранение данных на MMC (с момента последнего программирования) 10 a
Хранение в буфере
Есть Да; обеспечивается за счет мультимедийной карты (не требует техобслуживания)
Без АКБ Да; Программа и данные
Нормальное время операций побитовой обработки 0,05 μs
Нормальное время операций со словами 0,09 μs
Нормальное время выполнения операций арифметики с фиксированной точкой 0,12 μs
Нормальное время выполнения операций с плавающей точкой 0,45 μs
Число блоков (общее) 1 024; (Блоки данных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC.
Блоки данных (DB)
Макс. число 1 024; Диапазон числовых значений: от 1 до 16000
Макс. размер 64 kbyte
Функциональные блоки (FB)
Макс. число 1 024; Диапазон числовых значений: от 0 до 7999
Макс. размер 64 kbyte
Функции (FC)
Макс. число 1 024; Диапазон числовых значений: от 0 до 7999
Макс. размер 64 kbyte
Организационные блоки (OB)
Макс. размер 64 kbyte
Число свободных организационных блоков циклического выполнения 1; OB 1
Число организационных блоков прерывания по времени 1; OB 10
Число организационных блоков прерываний с задержкой 2; OB 20, 21
Число организационных блоков циклических прерываний 4; OB 32, 33, 34, 35
Число организационных блоков аппаратного прерывания 1; OB 40
Число организационных блоков прерывания DPV1 3; OB 55, 56, 57
Число организационных блоков прерываний циклов тактовой синхронизации 1; OB 61
Число пусковых организационных блоков 1; OB 100
Число организационных блоков обработки асинхронных ошибок 6; OB 80, 82, 83, 85, 86, 87 (OB83 только для центр. периф.устройств и PROFINET IO)
Число организационных блоков обработки синхронных ошибок 2; OB 121, 122
Глубина вложенности
На класс приоритета 16
Счетчик S7
Число 256
Остаточность
Настраивается Да
Нижний предел 0
Верхний предел 255
Предварительно задано от Z 0 до Z 7
Диапазон счета
Настраивается Да
Нижний предел 0
Верхний предел 999
Счетчик IEC
Есть Да
Вид Системный функциональный блок
Число неограниченное число (ограничение устанавливается только посредством ОЗУ)
Таймеры S7
Число 256
Остаточность
Настраивается Да
Нижний предел 0
Верхний предел 255
Предварительно задано без остаточности
Временной диапазон
Нижний предел 10 мс
Верхний предел 9 990 s
Таймер IEC
Есть Да
Вид Системный функциональный блок
Число неограниченное число (ограничение устанавливается только посредством ОЗУ)
Остаточная область данных (включая таймеры, счетчики, маркеры), макс. 128 kbyte
Маркер
Макс. размер 2 048 byte
Есть остаток Да; от MB 0 до MB 2 047
Предварительно заданный остаток от MB 0 до MB 15
Число меток синхронизации 8
Блоки управляющих данных
Настраиваемый остаток Да; посредством свойства Non Retain на блоке данных
Предварительно заданный остаток Да
Локальные данные
На класс приоритета, макс. 32 768 byte; макс. 2048 байт на блок
Периферийная адресная область
Вводы 2 048 byte
Выводы 2 048 byte
В том числе децентрализованных
Вводы 2 048 byte
Выводы 2 048 byte
Образ процесса
Вводы, настраивается 2 048 byte
Выводы, настраивается 2 048 byte
Вводы, предварительно задано 128 byte
Выводы, предварительно задано 128 byte
Частичный образ процесса
Макс. число частичных образов процесса 1; для PROFINET IO количество полезных данных ограничено 1600 байт
Цифровые каналы
Вводы 16 384
В том числе централизованных 128
Выводы 16 384
В том числе централизованных 64
Аналоговые каналы
Вводы 1 024
В том числе централизованных 64
Выводы 1 024
В том числе централизованных 64
Встроенный источник питания Нет
Число ведущих устройств DP
Встроенный 1
Монтажные стойки
Макс. число монтажных стоек 1
Макс. число модулей на монтажную стойку 16; Макс. ширина расширения 1 м
Часы
Аппаратные часы (часы реального времени) Да
Буферные и синхронизируемые Да
Время хранения в буфере 6 wk; при температуре окружающей среды 40 °C
Макс. отклонение в день 10 s; норм.: 2 с
Счетчик рабочего времени
Число 1
Числовые значения/диапазон числовых значений 0
Диапазон значений от 0 до 2^31 часов (при использовании SFC 101)
Степень детализации 1 ч
Остаточн. Да; при каждом запуске нужно запускать заново
Синхронизация времени
Поддерживается Да
На MPI, ведущее устройство Да
На MPI, починенное устройство Да
На DP, ведущее устройство Да; для подчиненного устройства DP только время подчиненного устройств
На DP, подчиненное устройство Да
На Ethernet по NTP Да; в качестве клиента
Тип интерфейса встроенный интерфейс RS 485
Гальванически развязанный Да
Физические параметры интерфейсов
Макс. выходной ток на интерфейс Можно применять только для внешнего нагрузочного сопротивления
Исполнение соединения 2x M12 B-кодирование
Протоколы
Ведущее устройство PROFIBUS DP Да
Подчиненное устройство PROFIBUS DP Да
Двухточечное соединение Нет
Макс. скорости передачи данных 12 Mbit/s
Службы
Связь PG/OP Да
Маршрутизация Да
Глобальная система передачи данных Да
Базовая S7-связь Да
S7-связь Да
S7-связь, в качестве клиента Нет
S7-связь, в качестве сервера Да
Ведущее устройство PROFIBUS DP
Макс. скорости передачи данных 12 Mbit/s
Макс. число подчиненных устройств DP 124
Службы
Связь PG/OP Да
Маршрутизация Да
Глобальная система передачи данных Нет
Базовая S7-связь Да; только интерфейсные модули
S7-связь Да
S7-связь, в качестве клиента Нет
S7-связь, в качестве сервера Да; соединение проектируется только с одной стороны
Равноудаленность Да
Тактовая синхронизация Да; OB 61 - тактовая синхронизация выполняется на DP или на PROFINET IO (не одновременно)
Синхронизация/замораживание (SYNC/FREEZE) Да
Активация/деактивация подчиненного устройства DP Да
Прямой обмен данными (поперечная связь) Да; в качестве абонента
Адресная область
Макс. число входов 2 048 byte
Макс. число выходов 2 048 byte
Полезные данные на подчиненное устройство DP
Макс. число входов 244 byte
Макс. число выходов 244 byte
Подчиненное устройство PROFIBUS DP
Макс. скорости передачи данных 12 Mbit/s
Автоматический поиск скорости передачи данных Да; только при пассивном интерфейсе
Макс. адресная область 32
Макс. количество полезных данных на адресную область 32 byte
Службы
Маршрутизация Да; при активном интерфейсе
Глобальная система передачи данных Нет
Базовая S7-связь Нет
S7-связь Да
S7-связь, в качестве клиента Нет
S7-связь, в качестве сервера Да; соединение проектируется только с одной стороны
Прямой обмен данными (поперечная связь) Да
Передающий накопитель
Вводы 244 byte
Выводы 244 byte
Тип интерфейса PROFINET
Гальванически развязанный Да; Гальваническая развязка для P3 выполяняется в IM154-8, для P1 и P2 в коммуникационном модуле
Автоматическое определение скорости передачи данных Да; 10/100 Мбит/с
Автоматическое определение Да
Автоматическая коммутация Да
Изменение IP-адреса на время прохождения, поддерживается Да
Физические параметры интерфейсов
Число портов 3
Встроенный коммутатор Да
Исполнение соединения Ethernet (2 x M12 D-кодированный; 1 x RJ45)
Протоколы
Контроллер PROFINET IO Да; также с функциями устройства ввода-вывода
Устройство ввода-вывода PROFINET Да; также одновременно с функциями контроллера ввода-вывода
Ведущее устройство PROFIBUS DP Нет
Подчиненное устройство PROFIBUS DP Нет
Открытая связь IE Да; по TCP/IP, ISO на TCP, UDP
ИИнтернет-сервер Да
Резервирование среды передачи Да
Контроллер PROFINET IO
Макс. скорости передачи данных 100 Mbit/s
Службы
Связь PG/OP Да
Маршрутизация Да
S7-связь Да; с загружаемыми функциональными блоками, макс. проектируемое число соединений: 14, макс. число экземпляров: 32
Тактовая синхронизация Да; OB 61 - тактовая синхронизация выполняется на DP или на PROFINET IO (не одновременно)
Пуск согласно приоритету Да
Макс. число устройств ввода-вывода с приоритетным запуском 32
Макс. число подключаемых устройств ввода-вывода 128
Из них IO-устройств с IRT, макс. 64
Из них на линию, макс. 64
Число устройств ввода-вывода с IRT с опцией "Hohe Flexibilität" (высокая гибкость) 128
Из них на линию, макс. 61
Макс. число подключаемых устройств ввода-вывода для RT 128
Из них на линию, макс. 128
Активация/деактивация подчиненного устройств ввода-вывода Да
Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода 8
Устройства ввода-вывода, переключающиеся в процессе эксплуатации Да
Макс. число устройств ввода-вывода на инструмент 8
Смена устройства без съемного носителя данных Да
Тактовые импульсы передачи 250 мкс, 500 мкс,1 мс; 2 мс, 4 мс (не применимо при IRT с опцией "высокой гибкости")
Время актуализации от 250 мкс до 512 мс (в зависимости от режима работа, подробную информацию см. в руководстве по эксплуатации "Интерфейсный модуль IM 154-8 CPU")
Адресная область
Макс. число входов 2 048 byte
Макс. число выходов 2 048 byte
Макс. согласованность полезных данных 1 024 byte
Устройство ввода-вывода PROFINET
Службы
Связь PG/OP Да
Маршрутизация Да
S7-связь Да; с загружаемыми функциональными блоками, макс. проектируемое число соединений: 14, макс. число экземпляров: 32
Тактовая синхронизация Нет
PROFIenergy Да; С помощью системного функционального блока SFB 73/74 выполняется подготовка для функционального блока по стандарту PROFIenergy для интерфейсного устройства
Shared Device Да
Макс. число контроллеров ввода-вывода при использовании Shared Device 2
Передающий накопитель
Макс. число входов 1 440 byte; На контроллеры ввода-вывода при использовании совместно используемого устройства
Макс. число выходов 1 440 byte; На контроллеры ввода-вывода при использовании совместно используемого устройства
Подмодули
Макс. число 64
Макс. количество полезных данных на подмодуль 1 024 byte
Ацикличная передача данных Да
Цикличная передача данных Да
Открытая связь IE
Макс. число соединений 8
Локальные номера портов, используемые с 0, 20, 21, 23, 25, 80, 102, 135, 161, 443, 8080, 34962, 34963, 34964,
Системной стороны 65532, 65533, 65534, 65535
Функция Keep- Alive, поддерживается Да
Режим дублирования
Резервирование среды передачи
Нормальное время переключения в случае прерывания линии 200 ms; PROFINET MRP
Макс. число абонентов в кольце 50
Связь SIMATIC
S7-маршрутизация Да
Открытая связь IE
Макс. число соединений 8
Макс. размер данных 32 768 byte; 1 460 байт при соединении 01H; 32 768 байт при соединении 11H
Несколько пассивных соединений на порт, поддерживается Да
ISO-on-TCP (RFC1006) Да
Макс. число соединений 8
Макс. размер данных 32 768 byte
Макс. число соединений 8
Макс. размер данных 1 472 byte
ИИнтернет-сервер
Поддерживается Да
Определенные пользователем сайты Да
Число HTTP-клиентов 5
Связь PG/OP Да
Глобальная система передачи данных
Поддерживается Да
Макс. число GD-контуров 8
Макс. число GD-пакетов 8
Макс. число GD-пакетов, отправитель 8
Макс. число GD-пакетов, получатель 8
Макс. размер GD-пакетов 22 byte
Макс. размер GD-пакетов (из них согласованных) 22 byte
Базовая S7-связь
Поддерживается Да
Макс. количество полезных данных на запрос 76 byte
Макс. количество полезных данных на запрос (из них согласованных) 76 byte; 76 байт (при X_SEND или X_RCV); 64 байт (при X_PUT или X_GET в качестве сервера)
S7-связь
Поддерживается Да
В качестве сервера Да
В качестве клиента Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков
Макс. количество полезных данных на запрос см. онлайн-справку STEP 7 (общие параметры системных функциональных блоков/функциональных блоков и системных функций/функций S7-связи)
Функции связи / PROFINET CBA (при заданной уставке трафика линии связи) / заголовок
Заданная величина загрузки линий связи ЦП 50 %
Число дистанционно соединяемых абонентов / при PROFINET CBA 32
Число технологических функций / при PROFINET CBA / для ведущего или ведомого устройства 30
Число соединений / при PROFINET CBA / для ведущего или ведомого устройства / всего 1 000
Объем данных / входных переменных / при PROFINET CBA / для ведущего или ведомого устройства 4 000 byte
Объем данных / выходных переменных / при PROFINET CBA / для ведущего или ведомого устройства 4 000 byte
Число внутренних соединений и соединений PROFIBUS / при PROFINET CBA / макс. 500
Объем данных / внутр. соединений и соединений PROFIBUS / при PROFINET CBA / для ведущего или ведомого устройства 4 000 byte
Объем данных / при PROFINET CBA / на каждое соединение / макс. 1 400 byte
Паспортные параметры / PROFINET CBA / дистанционное соединение / с ациклической передачей / заголовок
Время обновления / дистанционных соединений / при ациклической передаче / при PROFINET CBA 500 мс
Число дистанционных соединений с входными переменными / при ациклической передаче / при PROFINET CBA / макс. 100
Число дистанционных соединений с выходными переменными / при ациклической передаче / при PROFINET CBA / макс. 100
Объем данных / как полезных данных для дистанционных соединений с входными переменными / при ациклической передаче / при PROFINET CBA 2 000 byte
Объем данных / как полезных данных для дистанционных соединений с выходными переменными / при ациклической передаче / при PROFINET CBA 2 000 byte
Объем данных / как полезных данных для дистанционных соединений / при ациклической передаче / при PROFINET CBA / на каждое 1 400 byte
Паспортные параметры / PROFINET CBA / дистанционное соединение / с циклической передачей / заголовок
Время обновления / дистанционных соединений / при циклической передаче / при PROFINET CBA 1 мс
Число дистанционных соединений с входными переменными / при PROFINET CBA / с циклической передачей / макс. 200
Число дистанционных соединений с выходными переменными / при циклической передаче / при PROFINET CBA / макс. 200
Объем данных / как полезных данных для дистанционных соединений с входными переменными / при циклической передаче / при PROFINET CBA / макс. 2 000 byte
Объем данных / как полезных данных для дистанционных соединений с выходными переменными / при циклической передаче / при PROFINET CBA / макс. 2 000 byte
Объем данных / как полезных данных для дистанционных соединений / при циклической передаче / при PROFINET CBA / на каждое соединение / макс. 450 byte
Паспортные параметры / PROFINET CBA / переменные HMI по PROFINET / ацикличный / заголовок
Число регистрируемых станций HMI / для переменных HMI / при ациклической передаче / при PROFINET CBA 3; 2 x PN OPC/1 x iMap
Время обновления / переменных HMI / при ациклической передаче / при PROFINET CBA 500 мс
Число переменных HMI / при ациклической передаче / при PROFINET CBA / макс. 200
Объем данных / как полезные данные для переменных HMI / при ациклической передаче / при PROFINET CBA / макс. 2 000 byte
Паспортные параметры / PROFINET CBA / прокси-функциональность PROFIBUS / заголовок
Функция изделия / при PROFINET CBA / прокси-функциональность PROFIBUS Да
Число сопряженных устройств PROFIBUS / при наличии функций PROFIBUS 16
Объем данных / при PROFIBUS с прокси- функциями / при PROFINET CBA / на каждое соединение / макс. 240 byte; В зависимости от исполнительного устройства
Число соединений
Общее 16
Применяется для PG-связи 15
Резервируется для PG-связи 1
Настраивается для PG-связи, мин. 1
Настраивается для PG-связи, макс. 15
Применяется для OP-связи 15
Резервируется для OP-связи 1
Настраивается для OP-связи, мин. 1
Настраивается для OP-связи, макс. 15
Применяется для базовой S7-связи 14
Резервируется для базовой S7-связи 0
Настраивается для S7-связи, мин. 0
Настраивается для S7-связи, макс. 14
Применяется для маршрутизации X1 в качестве MPI: макс. 10, X1 в качестве ведущего устройства DP: макс. 24, X1 в качестве исполнительного устройства DP (активного): макс. 14, интерфейс X2 в качестве PROFINET: макс. 24
Макс. число запрашиваемых станций для функций 16; в зависимости от проектируемых соединений для связи
Оповещения устройства программирования/панели оператора и базовой связи S7
Сообщения диагностики процессов Да
Макс. число одновременно активных блоков Alarm-S 300
Блок состояния Да; до 2 одновременно
Одиночный шаг Да
Число контрольных точек 4
Состояние/управление
Переменные состояние/управления Да
Переменные входы, выходы, маркеры, блоки данных, таймеры, счетчики
Макс. число переменных 30
Из них переменных состояния, макс. 30
Из них переменных управления, макс. 14
Принудительное исполнение
Принудительное исполнение Да
Принудительное исполнение, переменные вводы-выводы
Макс. число переменных 10
Диагностический буфер
Есть Да
Макс. число элементов 500; при отключении/включении сети только последние 100 элементов являются остаточными
Настраивается Нет
Предварительно задано 10
Между шиной на задней стенке и блоком электроники Нет
Между шиной на задней стенке и остальными коммутационными компонентами Да
Между источником питания и другими контурами тока Да
Изоляция, испытанная посредством общее 707 В пост. тока (типовое испытание), Ethernet-SS AC 1 500 В (для P1 и P2 на CM, для P3 на IM)
Степень защиты IP IP65/67
Маркировка CE Да
Допуск CSA Нет
CULus Да
Допуск FM Нет
RCM (ранее C-TICK) Да
Максимально достижимый класс безопасности в безопасном режиме
Уровень производительности согласно ISO 13849-1 PLe
Уровень полноты безопасности согласно IEC 61508 SIL 3
Программное обеспечение для проектирования
Проектирование / программирование / заголовок
Операционный резерв см. систему команд
Круглые скобки 8
Системные функции (SFC) см. систему команд
Системные функциональные блоки (SFB) см. систему команд
Язык программирования
HiGraph® Да
Защита ноу-хау
Защита программ пользователя/защита паролем Да
Кодирование блоков Да; с S7-Block Privacy
Ширина 135 мм
Высота 130 мм
Глубина 65 mm; 60 мм без уплотнительной крышки для гнезда RJ45; 65 мм с уплотнительной крышкой для гнезда RJ45
Масса, прибл. 720 г
Артикул 6ES7154-8FB01-0AB0
Каталог ID ST76
Код группы R152
Товарный код 85389091
Вес Нетто (Кг) 0,771 Кг
Вид продуктов Интерфейсный модуль IM 154-8 F PN/DP CPU
Производитель Siemens
Ценовая Группа 241
Группа Продукта 4A86
Размер упаковки 14,20 x 16,10 x 7,60
Единицы Измерения 1 шт.
Описание Продукта SIMATIC DP, IM 154-8F PN/DP PLC ДЛЯ ET200PRO, 512КБ РАБОЧЕЙ ПАМЯТИ, ВСТР. PROFINET IF, ВСТР. PROFIBUS DP MASTER/SLAVE IF, СТЕПЕНЬ ЗАШИТЫ IP65/67, НЕОБХОДИМА MMC
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7154-8FB01-0AB0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM400: Анонс о снятии с производства.
Плановый срок отгрузки с завода (раб. дни) 35 дней
Похожие товары
Доступен к заказу
6ES7155-5AA00-0AC0
по запросу−19% по запросу
В пути
6ES7155-5MU00-0CN0
по запросу−20% по запросу
Доступен к заказу
6ES7158-3MU10-0XA0
по запросу−20% по запросу
