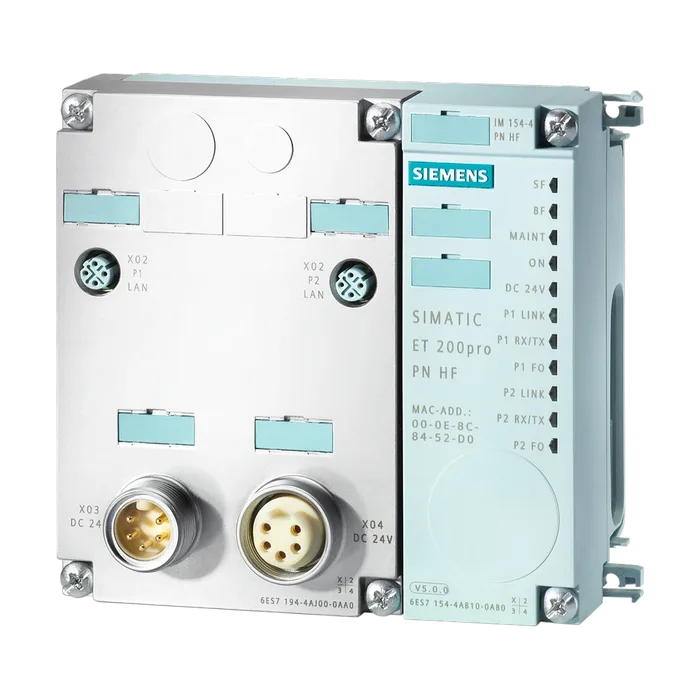

SIMATIC DP, PROFINET-интерфейсный модуль с улучшенными характеристиками IM154-4 PN HIGH FEATURE для ET 200PRO, интегрированный коммутатор, включая оконечный модуль, соединительый модуль IM PN 6ES7194-4A.00-0AA0 должен быть заказан отдельно
25 335,71 ₽−21%19 987 ₽С НДС
Код товара: 6ES71544AB100AB0
Доступен к заказу
01
Описание
SIMATIC DP, PROFINET-интерфейсный модуль с улучшенными характеристиками IM154-4 PN HIGH FEATURE для ET 200PRO, интегрированный коммутатор, включая оконечный модуль, соединительый модуль IM PN 6ES7194-4A.00-0AA0 должен быть заказан отдельно
Идентификация устройства (идентификатор устройства)0x0305
Номинальное значение (пост. ток)24 В
Защита от перепутывания полярностиДа; от разрушения
Защита от короткого замыканияДа; Предохранитель в нижней части сменный, предохранитель на IM-LP - несменный
Необходимо напряжение питания согласно NEC, класс 2Нет
Напряжение нагрузки 2L+
Номинальное значение (пост. ток)24 В
Защита от перепутывания полярностиДа; от разрушения
Из источника напряжения питания 1L+, макс.400 mA; в зависимости от соединительного модуля, норм. максимальное значение для FO-соединений, полная нагрузка на RWB и входное напряжение 20,4 В
Нормальная рассеиваемая мощность6 W; в зависимости от соединительного модуля, норм. максимальное значение для CU-соединений, полная нагрузка на RWB, при FO значение прибл. на 0,7 Вт выше
Объем адресной области
Вводы256 byte
Выводы256 byte
Интерфейсы/тип шиныPROFINET IO
Порт M12
Автоматическое определениеДа
Макс. скорости передачи данных100 Mbit/s
Протоколы (Ethernet)
PingДа
Режим дублирования
Резервирование среды передачи
Аварийные сигналы
Диагностический сигналДа; параметрируемое
Аварийный сигнал процессаДа; параметрируемое
Диагностический светодиодный индикатор
Светодиод MAINTДа
Светодиод LINKДа
Светодиод RX/TXДа
Для контроля напряжения нагрузкиДа
Ошибка шины BF (красный)Да
Суммарная ошибки SF (красный)Да
Контроль питания 24 В Вкл. (зеленый)Да
Сигнал подключения/отключенияпараметрируемое
Запуск при расхождении между заданной и действительной конфигурациейпараметрируемое
Смена узлов в процессе эксплуатациивозможно
Между шиной на задней стенке и блоком электроникиНет
Между напряжением питания и блоком электроникиДа
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Степень защиты IPIP65/67
Температура окружающей среды при эксплуатации
Мин.-25 °C
Макс.55 °C
Температура окружающей среды при хранении/транспортировке
Мин.-40 °C
Макс.70 °C
Ширина135 мм
Высота130 мм
Глубина60 мм
Масса, прибл.490 г
Артикул6ES7154-4AB10-0AB0
Каталог IDST76
Код группыR151
Товарный код85176200
Вес Нетто (Кг)0,536 Кг
Вид продуктовИнтерфейсный модуль IM 154-4PN
ПроизводительSiemens
Ценовая Группа250
Группа Продукта4057
Размер упаковки14,20 x 16,40 x 7,40
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC DP, PROFINET-ИНТЕРФЕЙСНЫЙ МОДУЛЬ С УЛУЧШЕННЫМИ ХАРАКТЕРИСТИКАМИ IM154-4 PN HIGH FEATURE ДЛЯ ET 200PRO, ИНТЕГРИРОВАННЫЙ КОММУТАТОР, ВКЛЮЧАЯ ОКОНЕЧНЫЙ МОДУЛЬ, СОЕДИНИТЕЛЬЫЙ МОДУЛЬ IM PN 6ES7194-4A.00-0AA0 ДОЛЖЕН БЫТЬ ЗАКАЗАН ОТДЕЛЬНО
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7154-4AB10-0AB0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
