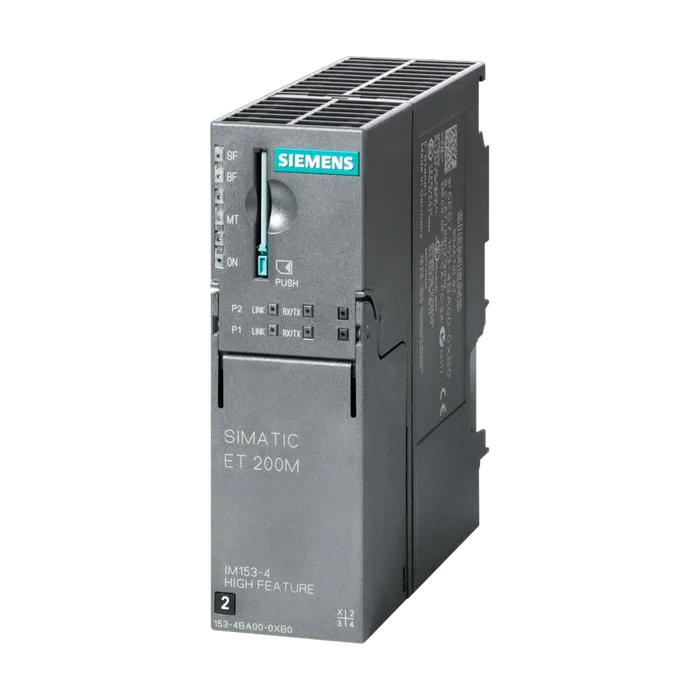

SIMATIC DP, интерфейсный модуль ET 200M IM 153-4 PN IO High Feature, максимум 12 модулей S7-300; поддержка отказобезопасных модулей, HART-модулей, shared device, Medium Redundancy Protocol
67 472,1 ₽−22%52 854 ₽С НДС
Код товара: 6ES71534BA000XB0
Доступен к заказу
01
Описание
SIMATIC DP, интерфейсный модуль ET 200M IM 153-4 PN IO High Feature, максимум 12 модулей S7-300; поддержка отказобезопасных модулей, HART-модулей, shared device, Medium Redundancy Protocol
Идентификация устройства (идентификатор устройства)0302H
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)20,4 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Внешняя защита предохранителями для питающихВ конструкции с заземленным опорным потенциалом для
Линий (рекомендуется)резервных интерфейсных модулей необходимо использовать предохранитель (рекомендация: 2,5 A)
Перемыкание при отказе сетевого питания и отключении напряжения
Время перемыкания при отказе сетевого питания и отключении напряжения5 мс
Макс. потребление тока600 mA; при питании 24 В пост. тока
Нормальный ток включения4 А
Номинальное значение (пост. ток)5 В
Для шины на задней стойке (5 В пост. тока), макс.1,5 А
Нормальная рассеиваемая мощность6 Вт
Объем адресной области
Вводы672 byte; расширенные полезные данные HART
Выводы192 byte
Число модулей на включение подчиненного устройства DP.12
Протокол обмена по шине/протокол передачи данныхPROFINET IO
Протоколы (Ethernet)
PingДа
Устройство ввода-вывода PROFINET
Службы
PROFIenergyНет
Пуск согласно приоритетуДа
Shared DeviceДа
Макс. число контроллеров ввода-вывода при использовании Shared Device2
Режим дублирования
Общее резервирование PROFINET (S2)Да
Резервирование среды передачи
Диагностический светодиодный индикатор
Светодиод LINKДа; зеленые светодиоды
Светодиод RX/TXДа; желтые светодиоды
Для диагностики модуляДа
Гальваническая развязка - естьДа; только направление PROFINET, RWB не разделено
Изоляция, испытанная посредствомМежду PROFINET и питанием 24 В: 1 500 В перем. тока. Между заземлением и питанием 24 В: 500 В пост. тока
Степень защиты IPIP20
Температура окружающей среды при эксплуатации
Мин.0 °C
Макс.60 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.2 000 м
Ширина40 мм
Высота125 мм
Глубина118 мм
Масса, прибл.215 г
Артикул6ES7153-4BA00-0XB0
Каталог IDST76
Код группыR151
Товарный код85176200
Вес Нетто (Кг)0,261 Кг
Вид продуктовIM 153-4 PN
ПроизводительSiemens
Ценовая Группа250
Группа ПродуктаX06R
Размер упаковки12,80 x 15,20 x 5,20
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC DP, ET 200M ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM 153-4 PN IO HIGH FEATURE ДЛЯ МАКС. 12 МОДУЛЕЙ S7-300, ПОДДЕРЖКА МОДУЛЕЙ FAIL SAFE, МОДУЛЕЙ HART, SHARED DEVICE, ПРОТОКОЛ MEDIUM REDUNDANCY
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7153-4BA00-0XB0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM410: Поддержка продукта завершена
Плановый срок отгрузки с завода (раб. дни)125 дней
