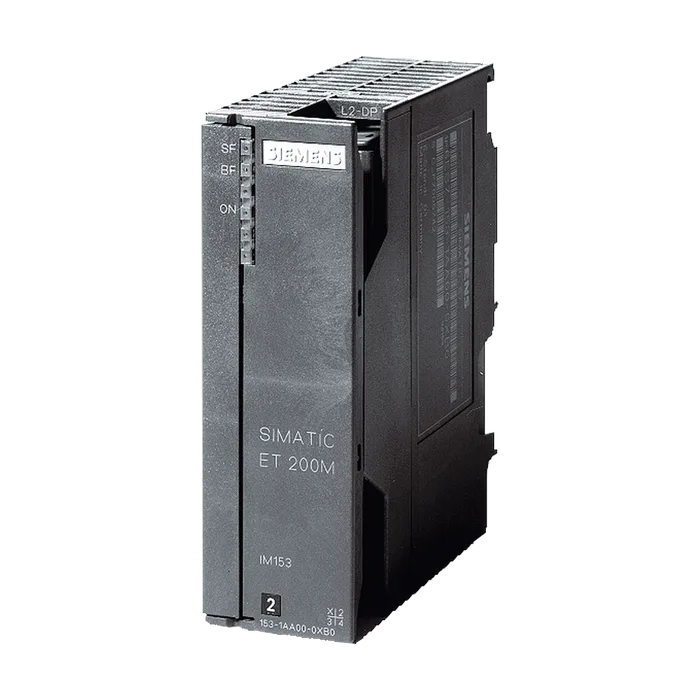

SIMATIC DP, IM153-1, интерфейсный модуль для ET 200M: встроенный интерфейс PROFIBUS-DP/ 9-полюсное гнездо соединителя D-типа, DP V1, до 12 мбит/с, до 8 сигнальных модулей S7-300 на станцию
111 750 ₽−18%91 333 ₽С НДС
Код товара: 6ES71531AA030XB0
Доступен к заказу
01
Описание
SIMATIC DP, IM153-1, интерфейсный модуль для ET 200M: встроенный интерфейс PROFIBUS-DP/ 9-полюсное гнездо соединителя D-типа, DP V1, до 12 мбит/с, до 8 сигнальных модулей S7-300 на станцию
Допустимый диапазон, нижний предел (пост. ток)20,4 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Внешняя защита предохранителями для питающих линий (рекомендуется)не требуется
Перемыкание при отказе сетевого питания и отключении напряжения
Время перемыкания при отказе сетевого питания и отключении напряжения5 мс
Макс. потребление тока350 mA; При 24 В пост. тока
Нормальный ток включения2,5 А
Номинальное значение (пост. ток)5 В
Для шины на задней стойке (5 В пост. тока), макс.1 А
Нормальная рассеиваемая мощность3 Вт
Объем адресной области
Вводы128 byte
Выводы128 byte
Число модулей на включение подчиненного устройства DP.8
Способ передачиRS 485
Макс. скорости передачи данных12 Mbit/s
Автоматическое определение скорости передачи данныхДа
Физические параметры интерфейсов
Макс. выходной ток на интерфейс90 мА
Исполнение соединения9-полюсное гнездо Sub-D
Подчиненное устройство PROFIBUS DP
GSD-файл(лдя DPV1) SIEM801D.GSD; SI01801D.GSG
Автоматический поиск скорости передачи данныхДа
Протокол обмена по шине/протокол передачи данныхPROFIBUS DP согласно EN 50170
Протоколы (Ethernet)
Адреса абонентов макс.допустимо от 1 до 125
Службы
Режим синхронизации (SYNC)Да
Способность к «замораживанию»Да
Прямой обмен данными (поперечная связь)Да; передатчик
Гальваническая развязка - естьДа
Изоляция, испытанная посредствомНапряжение изоляции 500 В
Степень защиты IPIP20
Температура окружающей среды при эксплуатации
Мин.0 °C
Макс.60 °C
Горизонтальный настенный монтаж, мин.0 °C
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.0 °C
Вертикальный настенный монтаж, макс.40 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.3 000 м
Программное обеспечение для проектирования
Ширина40 мм
Высота125 мм
Глубина117 мм
Масса, прибл.360 г
Артикул6ES7153-1AA03-0XB0
Каталог IDST76
Код группыR151
Товарный код85176200
Вес Нетто (Кг)0,268 Кг
Вид продуктовIM 153-1/153-2
ПроизводительSiemens
Ценовая Группа250
Группа ПродуктаX06R
Размер упаковки13,10 x 15,20 x 5,20
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC DP, IM153-1, ИНТЕРФЕЙСНЫЙ МОДУЛЬ ДЛЯ ET 200M: ВСТРОЕННЫЙ ИНТЕРФЕЙС PROFIBUS-DP/ 9-ПОЛЮСНОЕ ГНЕЗДО СОЕДИНИТЕЛЯ D-ТИПА, DP V1, ДО 12 МБИТ/С, ДО 8 СИГНАЛЬНЫХ МОДУЛЕЙ S7-300 НА СТАНЦИЮ
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7153-1AA03-0XB0
PLM-Дата вступления в силуПродукт больше не поставляется с: 01.10.2024
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM410: Поддержка продукта завершена
Плановый срок отгрузки с завода (раб. дни)110 дней
