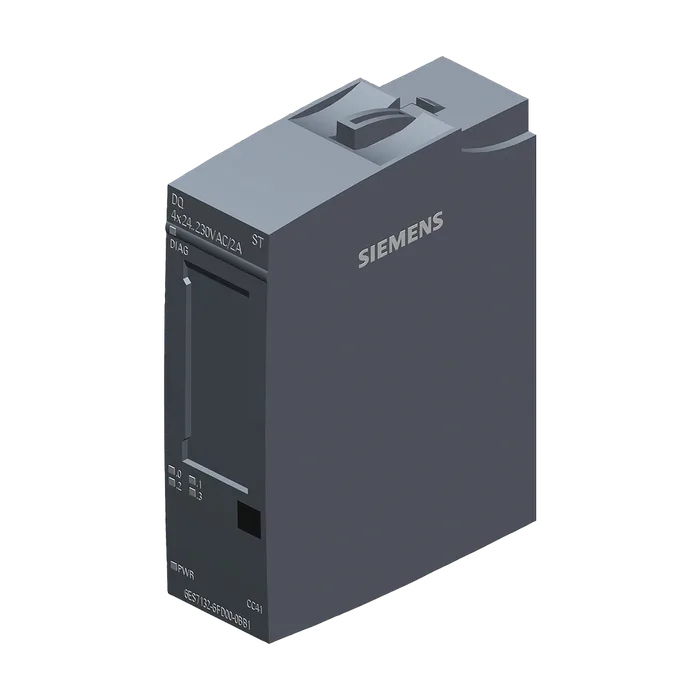

SIMATIC ET 200SP, модуль дискретных выходов DQ 4X24.. 230VAC/2A ST, упаковка из 10 штук, для установки на базовый блок типа B1, цветовой код CC41, диагностика модуля
7 494,21 ₽−18%6 158 ₽С НДС
Код товара: 6ES71326FD002BB1
Доступен к заказу
01
Описание
SIMATIC ET 200SP, модуль дискретных выходов DQ 4X24.. 230VAC/2A ST, упаковка из 10 штук, для установки на базовый блок типа B1, цветовой код CC41, диагностика модуля
Обозначение типа продуктаDQ 4x24 ... 230 В перем. тока/2 A ST
Функциональный стандарт HWНачиная с FS05
Версия микропрограммного обеспеченияV1.0
Возможно обновление микропрограммного обеспеченияДа
Применяемые системные блокиБазовый блок, тип B1
Цветовой код на табличке цветовой маркировки в зависимости от модуляCC41
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим тактовой синхронизацииНет
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеV13/V13
STEP 7 проектируемая/интегрированная среда, версия не нижеV5.5 SP3/-
PROFIBUS, версия не ниже GSD/GSD-RevisionGSD, версия 5
PROFINET, версия не ниже GSD/GSD-RevisionGSDML, версия V2.3
Режим работы
DQ с функцией экономии энергииНет
Выборка с запасом по частоте дискретизацииНет
Номинальное значение (перем. ток)230 В
Допустимый диапазон, нижний предел (перем. ток)20,4 В
Допустимый диапазон, верхний предел (перем. ток)264 В
Потребление тока (номинальное)11,5 мА
Номинальное значение (перем. ток)230 V; от 24 до 230 В перем. тока
Вид цифровых выходовСимистор с распознаванием перехода через нулевое значение
Вид выходов4
С вытекающим токомНет
С втекающим токомДа
Цифровые выходы параметрируемыеНет
Защита от короткого замыканияНет; При использовании базового блока типа B1 предусматривается слаботочный предохранитель с током расцепления 10 А, быстродействующий
Включение цифрового входаДа
Макс. размер пускателей электродвигателя по NEMA5
Коммутационная способность выходов
При омической нагрузке, макс.2 А
При ламповой нагрузке, макс.100 Вт
Выходное напряжение
Для сигнала "1", мин.20,4 В
Выходной ток
Для сигнала "1", номинальное значение2 А
Для сигнала "1", диапазон допустимых значений, мин.10 мА
Для сигнала "1", диапазон допустимых значений, макс.2 А
Для сигнала "0", ток покоя, макс.460 μA
Задержка на выходе при омической нагрузке
С "0" на "1", макс.10 мс
С "1" на "0", макс.10 мс
Параллельное подключение двух выходов
Для логических схемНет
Для повышения мощностиНет
Для резервного включения нагрузкиДа
Частота коммутации
При омической нагрузке, макс.10 Гц
При индуктивной нагрузке, макс.0,5 Hz; Возможны более высокие частоты, см. справочник по аппарату/информацию о продукте
При ламповой нагрузке, макс.1 Гц
Суммарный ток выходов
Макс. ток на канал2 А
Макс. ток на модуль8 А
Суммарный ток выходов (на модуль)
Горизонтальный настенный монтаж
До 40 °C, макс.8 А
До 50 ℃, макс.6 А
До 60 ℃, макс.4 А
Вертикальный настенный монтаж
До 30 °C, макс.8 А
До 40 °C, макс.6 А
До 50 ℃, макс.4 А
Длина провода
Экранированные, макс.1 000 м
Неэкранированные, макс.600 м
Диагностическая функцияНет
Возможность включения заменяющих значенийДа
Аварийные сигналы
Диагностический сигналНет
Диагностика
Контроль напряжения питанияНет
Обрыв проводаНет
Короткое замыканиеНет
Суммарная ошибкаДа
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED)Да; зеленый светодиод питания (PWR)
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаНет
Для диагностики модуляДа; зеленые/красные светодиоды диагностики (DIAG)
Гальваническая развязка каналов
Между каналамиНет
Между каналами и шиной на задней стенкеДа
Между каналами и напряжением питания блока электроникиНет
Изоляция, испытанная посредством2 545 В пост. тока/2 с (стандартное испытание)
Применяется для функций обеспечения безопасностиНет
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин.-30 °C
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.-30 °C
Вертикальный настенный монтаж, макс.60 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.2 000 m; По запросу: Высоты монтажа больше 2 000 м
Ширина20 мм
Высота73 мм
Глубина58 мм
Масса, прибл.50 г
Артикул6ES7132-6FD00-2BB1
Каталог IDST76
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,050 Кг
Вид продуктовМодули вывода дискретных сигналов
ПроизводительSiemens
Ценовая Группа255
Группа Продукта4520
Размер упаковки5,70 x 7,20 x 2,00
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC ET 200SP, Модуль дискретных выходов DQ 4X24.. 230VAC/2A ST, упаковка из 10 штук, для установки на базовый блок типа B1, цветовой код CC41, диагностика модуля
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7132-6FD00-2BB1
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
