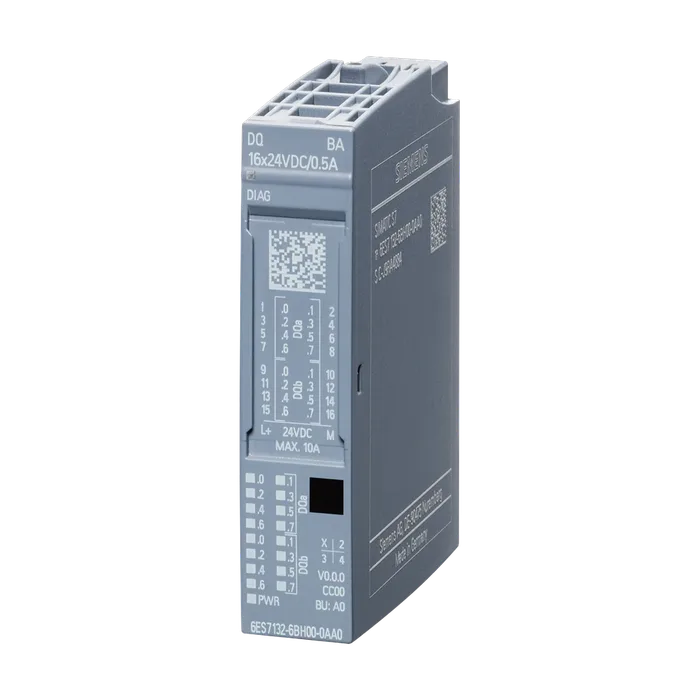

SIPLUS ET 200SP, модуль дискретных выходов DDQ 16x 24VDC/0.5 А Basic, 16 дискретных, выходов=24 В/0,5 А, упаковка - 10 шт., с базовыми функциями, для установки на базовый блок типа A0, цветовой код CC00, диагностика модуля
6 698,36 ₽−21%5 274 ₽С НДС
Код товара: 6ES71326BH002AA0
Доступен к заказу
01
Описание
SIPLUS ET 200SP, модуль дискретных выходов DDQ 16x 24VDC/0.5 А Basic, 16 дискретных, выходов=24 В/0,5 А, упаковка - 10 шт., с базовыми функциями, для установки на базовый блок типа A0, цветовой код CC00, диагностика модуля
Обозначение типа продуктаDQ 16 x 24 В пост. тока/0,5 A BA
Функциональный стандарт HWНе ниже FS03
Версия микропрограммного обеспеченияV0.0
Возможно обновление микропрограммного обеспеченияНет
Применяемые системные блокиBU-тип A0
Цветовой код на табличке цветовой маркировки в зависимости от модуляCC00
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим тактовой синхронизацииНет
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеV14
STEP 7 проектируемая/интегрированная среда, версия не нижене ниже STEP 7 V5.5
PROFIBUS, версия не ниже GSD/GSD-Revisionпо одному файлу GSD начиная с ревизии 3 и 5
PROFINET, версия не ниже GSD/GSD-RevisionGSDML, версия V2.3
Режим работы
DQ с функцией экономии энергииНет
Выборка с запасом по частоте дискретизацииНет
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа
Макс. потребление тока55 mA; без нагрузки
Номинальное значение (пост. ток)24 В
Нормальная рассеиваемая мощность1 Вт
Адресное пространство на модуль
Выводы2 byte
Автоматическое кодированиеДа
Механический кодирующий элементДа
Тип механического кодирующего элементаТип A
Выбор BaseUnit для вариантов подключения
1-проводное подключениеBU-тип A0
2-проводное подключениеБазовый блок, тип A0 + модуль распределения потенциала
3-проводное подключениеБазовый блок, тип A0 + модуль распределения потенциала
4-проводное подключениеБазовый блок, тип A0 + модуль распределения потенциала
Вид цифровых выходовSource Output (PNP, P-переключение)
Вид выходов16
С вытекающим токомНет
С втекающим токомДа
Цифровые выходы параметрируемыеДа
Защита от короткого замыканияДа
Нормальный порог срабатывания1,4 A; от 0,7 до 1,9 А
Контроль напряжения питания (PWR-LED)Да; зеленый светодиод питания (PWR)
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаНет
Для диагностики модуляДа; зеленые/красные светодиоды диагностики (DIAG)
Гальваническая развязка каналов
Между каналамиНет
Между каналами и шиной на задней стенкеДа
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Применяется для функций обеспечения безопасностиНет
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин.-30 °C
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.-30 °C
Вертикальный настенный монтаж, макс.50 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.2 000 m; По запросу: Высоты монтажа больше 2 000 м
Ширина15 мм
Высота73 мм
Глубина58 мм
Масса, прибл.30 г
Артикул6ES7132-6BH00-2AA0
Каталог IDST76
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,344 Кг
Вид продуктовМодули вывода дискретных сигналов
ПроизводительSiemens
Ценовая Группа255
Группа Продукта4520
Размер упаковки8,50 x 14,90 x 7,00
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS ET 200SP, модуль дискретных выходов DDQ 16x 24VDC/0.5A Basic, 16 дискретных выходов =24 В/0,5 А, упаковка - 10 шт., с базовыми функциями, для установки на базовый блок типа A0, цветовой код CC00, диагностика модуля
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7132-6BH00-2AA0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
