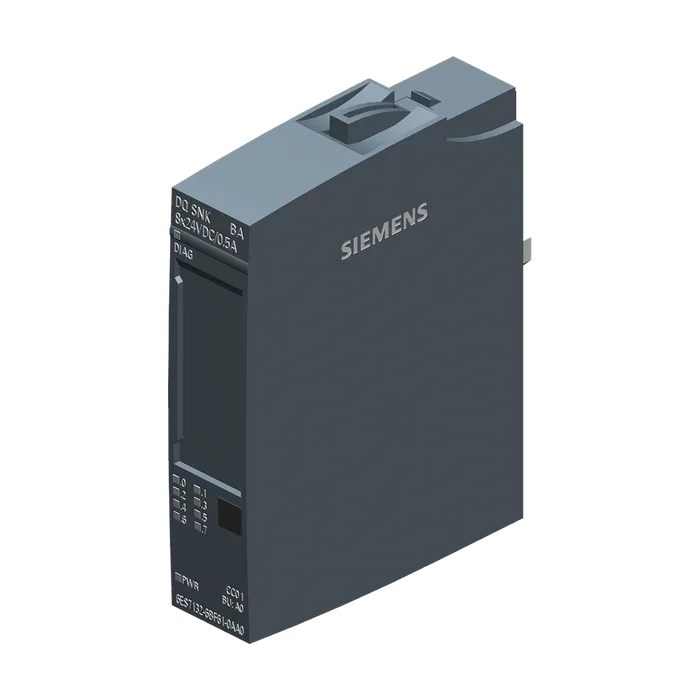

SIMATIC ET 200SP, модуль дискретных выходов, DQ 8x 24 В DC/0,5 А Sink BA, с базовыми функциями, выход NPN, (sink, M-switching), упаковка из 1 шт., для установки на базовый блок типа A0, цветовой код CC01, замещающее значение, диагностика модуля для напряжения питания
11 201 ₽−19%9 109 ₽С НДС
Код товара: 6ES71326BF610AA0
Доступен к заказу
01
Описание
SIMATIC ET 200SP, модуль дискретных выходов, DQ 8x 24 В DC/0,5 А Sink BA, с базовыми функциями, выход NPN, (sink, M-switching), упаковка из 1 шт., для установки на базовый блок типа A0, цветовой код CC01, замещающее значение, диагностика модуля для напряжения питания
Обозначение типа продуктаDQ 8x24VDC/0,5A SNK BA
Функциональный стандарт HWНе ниже FS02
Версия микропрограммного обеспеченияV0.0
Возможно обновление микропрограммного обеспеченияНет
Применяемые системные блокиBU-тип A0
Цветовой код на табличке цветовой маркировки в зависимости от модуляCC01
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим тактовой синхронизацииНет
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеV14
STEP 7 проектируемая/интегрированная среда, версия не нижеверсия V5.5 SP3
PROFIBUS, версия не ниже GSD/GSD-Revisionпо одному файлу GSD начиная с ревизии 3 и 5
PROFINET, версия не ниже GSD/GSD-RevisionGSDML, версия V2.3
Режим работы
DQ с функцией экономии энергииНет
Выборка с запасом по частоте дискретизацииНет
Резервирование
Возможность резервированияДа
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Номинальное значение (пост. ток)24 В
Нормальная рассеиваемая мощность1,5 Вт
Адресное пространство на модуль
Выводы1 byte
Автоматическое кодированиеДа
Механический кодирующий элементДа
Тип механического кодирующего элементаТип B
Вид цифровых выходовSink Output (NPN, с вытекающим током)
Вид выходов8
С вытекающим токомДа
Цифровые выходы параметрируемыеДа
Защита от короткого замыканияДа
Нормальный порог срабатывания1,5 А
Ограничение индуктивного напряжения отключениянорм. 47 В
Включение цифрового входаДа
Коммутационная способность выходов
При омической нагрузке, макс.0,5 А
При ламповой нагрузке, макс.5 Вт
Диапазон сопротивления нагрузке
Нижний предел48 Ω
Верхний предел3 400 Ω
Выходной ток
Для сигнала "1", номинальное значение0,5 А
Для сигнала "1", диапазон допустимых значений, макс.0,5 А
Для сигнала "0", ток покоя, макс.5 μA
Задержка на выходе при омической нагрузке
С "0" на "1", макс.300 μs
С "1" на "0", макс.600 μs
Параллельное подключение двух выходов
Для повышения мощностиНет
Для резервного включения нагрузкиДа
Частота коммутации
При омической нагрузке, макс.100 Гц
При индуктивной нагрузке, макс.0,5 Гц
При ламповой нагрузке, макс.10 Гц
Суммарный ток выходов
Макс. ток на канал0,5 А
Макс. ток на модуль4 А
Суммарный ток выходов (на модуль)
Горизонтальный настенный монтаж
До 60 ℃, макс.4 А
Вертикальный настенный монтаж
До 50 ℃, макс.4 А
Длина провода
Экранированные, макс.1 000 м
Неэкранированные, макс.600 м
Диагностическая функцияДа
Возможность включения заменяющих значенийДа
Аварийные сигналы
Диагностический сигналДа
Диагностика
Контроль напряжения питанияДа
Обрыв проводаНет
Короткое замыканиеНет
Суммарная ошибкаДа
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED)Да; зеленый светодиод питания (PWR)
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаНет
Для диагностики модуляДа; зеленые/красные светодиоды диагностики (DIAG)
Гальваническая развязка каналов
Между каналамиНет
Между каналами и шиной на задней стенкеДа
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Применяется для функций обеспечения безопасностиНет
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин.-25 °C
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.-25 °C
Вертикальный настенный монтаж, макс.50 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря,5 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс.техническое описание
Ширина15 мм
Высота73 мм
Глубина58 мм
Масса, прибл.30 г
Артикул6ES7132-6BF61-0AA0
Каталог IDST76
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,038 Кг
Вид продуктовМодули вывода дискретных сигналов
ПроизводительSiemens
Ценовая Группа255
Группа Продукта4520
Размер упаковки7,00 x 8,10 x 2,70
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC ET 200SP, модуль дискретных выходов, DQ 8x 24V DC/0,5A Sink BA, с базовыми функциями, выход NPN, (sink, M-switching), упаковка из 1 шт. , для установки на базовый блок типа A0, цветовой код CC01, замещающее значение, диагностика модуля для напряжения питания
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7132-6BF61-0AA0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)115 дней
