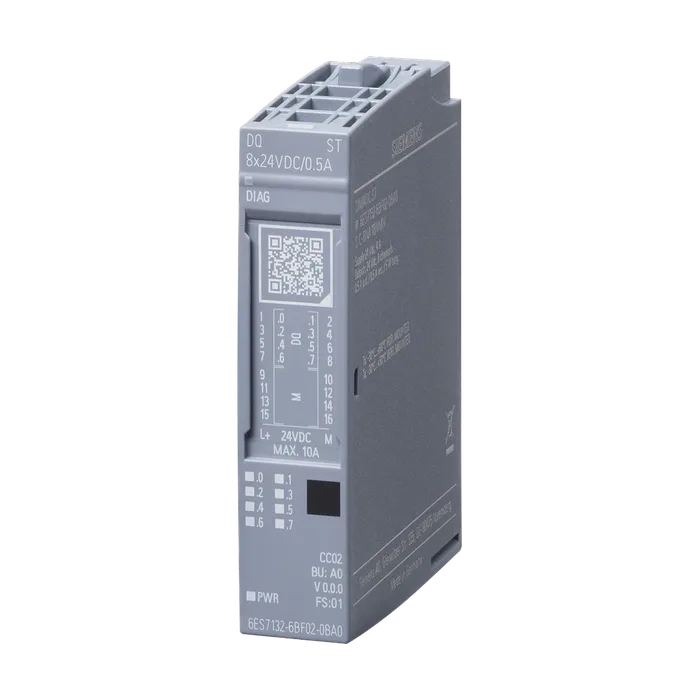

SIMATIC ET 200SP, модуль дискретных выходов, DQ 8x 24 В DC/0,5 А ST, со стандартными функциями, выход PNP, (source, P-switching), упаковка из 1 шт., для установки на базовый блок типа A0, цветовой код CC02, замещающее значение, диагностика модуля для: кз на L+ и на землю, обрыв проводов
7 967 ₽−20%6 339 ₽С НДС
Код товара: 6ES71326BF010BA0
Доступен к заказу
01
Описание
SIMATIC ET 200SP, модуль дискретных выходов, DQ 8x 24 В DC/0,5 А ST, со стандартными функциями, выход PNP, (source, P-switching), упаковка из 1 шт., для установки на базовый блок типа A0, цветовой код CC02, замещающее значение, диагностика модуля для: кз на L+ и на землю, обрыв проводов
Обозначение типа продуктаDQ 8 x 24 В пост. тока/0,5 A ШТ.
Функциональный стандарт HWНе ниже FS02
Версия микропрограммного обеспеченияV0.0
Возможно обновление микропрограммного обеспеченияНет
Применяемые системные блокиBU-тип A0
Цветовой код на табличке цветовой маркировки в зависимости от модуляCC02
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим тактовой синхронизацииНет
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеV14
STEP 7 проектируемая/интегрированная среда, версия не нижене ниже версии V5.5 SP3
PCS 7 проектируемая/интегрированная среда, версия не нижеV8.1 SP1
PROFIBUS, версия не ниже GSD/GSD-Revisionпо одному файлу GSD начиная с ревизии 3 и 5
PROFINET, версия не ниже GSD/GSD-RevisionGSDML, версия V2.3
Режим работы
DQ с функцией экономии энергииНет
Выборка с запасом по частоте дискретизацииНет
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа
Макс. потребление тока35 mA; без нагрузки
Номинальное значение (пост. ток)24 В
Нормальная рассеиваемая мощность1 Вт
Адресное пространство на модуль
Макс. адресное пространство на модуль1 byte; + 1 байт на информацию о качестве
Автоматическое кодированиеДа
Механический кодирующий элементДа
Тип механического кодирующего элементаТип A
Выбор BaseUnit для вариантов подключения
1-проводное подключениеBU-тип A0
2-проводное подключениеBU-тип A0
3-проводное подключениеBU типа A0 с клеммами AUX или модулем распределения потенциалов
4-проводное подключениеБазовый блок, тип A0 + модуль распределения потенциала
Вид цифровых выходовSource Output (PNP, P-переключение)
Для сигнала "1", диапазон допустимых значений, макс.0,5 А
Для сигнала "0", ток покоя, макс.0,1 мА
Задержка на выходе при омической нагрузке
С "0" на "1", макс.50 μs; при номинальной нагрузке
С "1" на "0", макс.100 μs; при номинальной нагрузке
Параллельное подключение двух выходов
Для повышения мощностиНет
Для резервного включения нагрузкиДа
Частота коммутации
При омической нагрузке, макс.100 Гц
При индуктивной нагрузке, макс.2 Гц
При ламповой нагрузке, макс.10 Гц
Суммарный ток выходов
Макс. ток на канал0,5 А
Макс. ток на модуль4 А
Суммарный ток выходов (на модуль)
Горизонтальный настенный монтаж
До 60 ℃, макс.4 А
Вертикальный настенный монтаж
До 50 ℃, макс.4 А
Длина провода
Экранированные, макс.1 000 м
Неэкранированные, макс.600 м
Диагностическая функцияДа
Возможность включения заменяющих значенийДа
Аварийные сигналы
Диагностический сигналДа
Диагностика
Контроль напряжения питанияДа
Обрыв проводаДа; по модулям
Короткое замыкание на массуДа; по модулям
Короткое замыкание на L+Да; по модулям
Суммарная ошибкаДа
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED)Да; зеленый светодиод питания (PWR)
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаНет
Для диагностики модуляДа; зеленые/красные светодиоды диагностики (DIAG)
Гальваническая развязка каналов
Между каналамиНет
Между каналами и шиной на задней стенкеДа
Между каналами и напряжением питания блока электроникиНет
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Применяется для функций обеспечения безопасностиНет
Пригодно для безопасно-ориентированного отключения стандартных узловДа; см. идентификатор записи в вопросах и ответах: 39198632
Максимально достижимый класс безопасности в безопасном режиме
Уровень производительности согласно ISO 13849-1PL d
Уровень полноты безопасности согласно IEC 61508SIL 2
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин.-30 °C; < 0 °C, начиная с FS02
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.-30 °C; < 0 °C, начиная с FS02
Вертикальный настенный монтаж, макс.50 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря,5 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс.техническое описание
Ширина15 мм
Высота73 мм
Глубина58 мм
Масса, прибл.30 г
Артикул6ES7132-6BF01-0BA0
Каталог IDST76
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,035 Кг
Вид продуктовМодули вывода дискретных сигналов
ПроизводительSiemens
Ценовая Группа255
Группа Продукта4520
Размер упаковки6,80 x 7,80 x 2,40
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC ET 200SP, модуль дискретных выходов, DQ 8x 24V DC/0,5A ST, со стандартными функциями, выход PNP, (source, P-switching), упаковка из 1 шт. , для установки на базовый блок типа A0, цветовой код CC02, замещающее значение, диагностика модуля для: КЗ на L+ и на землю, обрыв проводов
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7132-6BF01-0BA0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)150 дней
