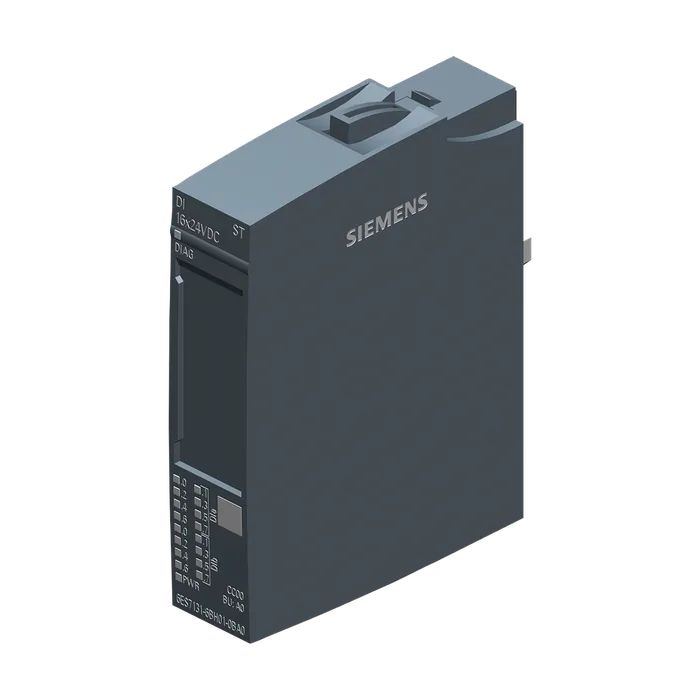

SIMATIC ET 200SP, модуль дискретных входов, DI 16x 24 В DC ST, со стандартными функциями, тип 3 (IEC 61131), вход PNP, (sink, P-reading), упаковка из 1 шт., для установки на базовый блок типа A0, цветовой код CC00, входная задержка 0,05..20 мс, диагностика обрыва провода, диагностика напряжения питания
10 675 ₽−18%8 723 ₽С НДС
Код товара: 6ES71316BH010BA0
Доступен к заказу
01
Описание
SIMATIC ET 200SP, модуль дискретных входов, DI 16x 24 В DC ST, со стандартными функциями, тип 3 (IEC 61131), вход PNP, (sink, P-reading), упаковка из 1 шт., для установки на базовый блок типа A0, цветовой код CC00, входная задержка 0,05..20 мс, диагностика обрыва провода, диагностика напряжения питания
Обозначение типа продуктаDI 16 x 24 В пост. тока ШТ.
Функциональный стандарт HWНе ниже FS02
Версия микропрограммного обеспеченияV0.0
Возможно обновление микропрограммного обеспеченияНет
Применяемые системные блокиBU-тип A0
Цветовой код на табличке цветовой маркировки в зависимости от модуляCC00
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим тактовой синхронизацииНет
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеV14
STEP 7 проектируемая/интегрированная среда, версия не нижеверсия V5.5 SP3
PCS 7 проектируемая/интегрированная среда, версия не нижеV8.1 SP1
PROFIBUS, версия не ниже GSD/GSD-Revisionпо одному файлу GSD начиная с ревизии 3 и 5
PROFINET, версия не ниже GSD/GSD-RevisionGSDML, версия V2.3
Режим работы
Цифровые входыДа
СчетчикиНет
Выборка с запасом по частоте дискретизацииНет
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа
Макс. потребление тока90 мА
Питание датчика 24 В
Нормальная рассеиваемая мощность1,7 Вт
Адресное пространство на модуль
Вводы2 byte; + 2 байта на информацию о качестве
Автоматическое кодированиеДа
Механический кодирующий элементДа
Тип механического кодирующего элементаТип A
Выбор BaseUnit для вариантов подключения
1-проводное подключениеBU-тип A0
2-проводное подключениеБазовый блок, тип A0 + модуль распределения потенциала
3-проводное подключениеБазовый блок, тип A0 + модуль распределения потенциала
4-проводное подключениеБазовый блок, тип A0 + модуль распределения потенциала
Число входов16
Цифровые входы параметрируемыеДа
M/P-считываниес втекающим током
Входная характеристика по IEC 61131, тип 3Да
Входное напряжение
Номинальное значение (пост. ток)24 В
Для сигнала "0"от -30 до +5 В
Для сигнала "1"от +11 до +30 В
Входной ток
Для сигнала "1", тип.2,5 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
ПараметрируемоеДа; 0,05/0,1/0,4/0,8/1,6/3,2/12,8/20 мс (в каждом случае + задержка 30 - 500 мкс независимо от длины провода)
С "0" на "1", мин.0,05 мс
С "0" на "1", макс.20 мс
С "1" на "0", мин.0,05 мс
С "1" на "0", макс.20 мс
Длина провода
Экранированные, макс.1 000 м
Неэкранированные, макс.600 м
Подключаемые датчики
2-проводной датчикДа
Макс. допустимый ток покоя (2-проводной датчик)1,5 мА
Диагностическая функцияДа
Аварийные сигналы
Диагностический сигналДа
Диагностика
Считываемая диагностическая информацияДа
Контроль напряжения питанияДа
ПараметрируемоеДа
Контроль питания датчикаНет
Обрыв проводаДа; Помодульно, опциональное подключение во избежание диагностики обрыва провода при простых контактах датчика: от 25 кОм до 45 кОм
Короткое замыканиеНет
Суммарная ошибкаДа
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED)Да; зеленый светодиод питания (PWR)
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаНет
Для диагностики модуляДа; зеленые/красные светодиоды диагностики (DIAG)
Гальваническая развязка каналов
Между каналамиНет
Между каналами и шиной на задней стенкеДа
Между каналами и напряжением питания блока электроникиНет
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Применяется для функций обеспечения безопасностиНет
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин.-30 °C; < 0 °C, начиная с FS02
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.-30 °C; < 0 °C, начиная с FS02
Вертикальный настенный монтаж, макс.50 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря,5 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс.техническое описание
Ширина15 мм
Высота73 мм
Глубина58 мм
Масса, прибл.28 г
Артикул6ES7131-6BH01-0BA0
Каталог IDST76
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,036 Кг
Вид продуктовМодули ввода дискретных сигналов
ПроизводительSiemens
Ценовая Группа255
Группа Продукта4520
Размер упаковки6,90 x 7,50 x 2,40
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC ET 200SP, модуль дискретных входов, DI 16x 24V DC ST, со стандартными функциями, тип 3 (IEC 61131), вход PNP, (sink, P-reading), упаковка из 1 шт., для установки на базовый блок типа A0, цветовой код CC00, входная задержка 0,05..20 мс, диагностика обрыва провода, диагностика напряжения питания
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7131-6BH01-0BA0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
