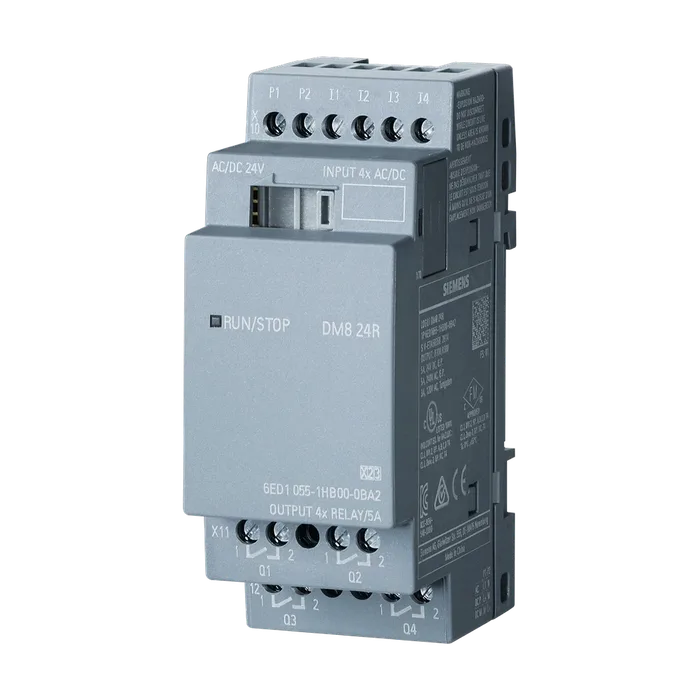

LOGO! DM8 24R, модуль расширения, напряжение питания/входов/выходов: 24 В/24 В/реле, ширина 2TE, 4 DI/4 DO, ~/=/NPN, вход, для LOGO! 8
Монтаж на монтажной шине 35 мм, 2 модуля в ширину
Номинальное значение (пост. ток)
24 В пост. тока Да
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Номинальное значение (перем. ток)
24 В перем. тока Да
Сетевая частота
Диапазон допустимых значений, нижний предел 47 Гц
Диапазон допустимых значений, верхний предел 63 Гц
Число входов 4
Входное напряжение
Вид входного напряжения перем./пост. ток
Для сигнала "0" < 5 В ПЕРЕМ./ПОСТ. ТОКА
Для сигнала "1" > 12 В перем./пост. тока
Входной ток
Для сигнала "0", макс. (допустимый ток покоя) 1,1 мА
Для сигнала "1", тип. 2,63 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
С "0" на "1", макс. 1,5 мс
С "1" на "0", макс. 15 мс
Вид выходов 4; Реле
Защита от короткого замыкания Нет
Включение цифрового входа Да
Коммутационная способность выходов
При ламповой нагрузке, макс. 1 000 Вт
Выходной ток
Для сигнала "1", номинальное значение 5 А
Для сигнала "1", минимальный ток нагрузки 100 мА
Параллельное подключение двух выходов
Для повышения мощности Нет
Частота коммутации
При омической нагрузке, макс. 2 Гц
При индуктивной нагрузке, макс. 0,5 Гц
Механическая, макс. Релейные выходы 10 Гц
Коммутационная способность контактов
При индуктивной нагрузке, макс. 3 А
При омической нагрузке, макс. 5 А
Излучение радиопомех согласно EN 55 011
Класс граничных значений B, для применения в жилых районах Да
Степень защиты IP IP20
Маркировка CE Да
Допуск CSA Да
Допуск UL Да
Допуск FM Да
Разработано согласно IEC 61131 Да
Согласно VDE 0631 Да
Допуск для судостроения Да
Температура окружающей среды при эксплуатации
Мин. 0 °C; От ES03: -20 °C
Макс. 55 °C
Ширина 35,5 мм
Высота 90 мм
Глубина 58 мм
