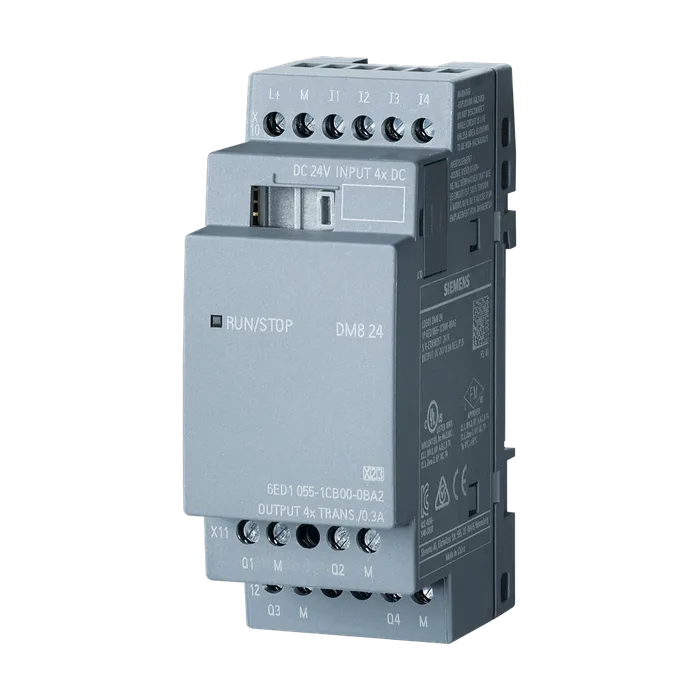

LOGO! DM8 24, модуль расширения, напряжение питания/входов/выходов: 24 В/24 В/ транзисторные, 4 DI/4 DO, для LOGO! 8
Монтаж на монтажной шине 35 мм, 2 модуля в ширину
Номинальное значение (пост. ток)
24 В пост. тока Да
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Число входов 4
Входное напряжение
Вид входного напряжения DC
Для сигнала "0" < 5 В пост. тока
Для сигнала "1" > 12 В пост. тока
Входной ток
Для сигнала "0", макс. (допустимый ток покоя) 0,88 мА
Для сигнала "1", тип. 2,1 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
С "0" на "1", макс. 1,5 мс
С "1" на "0", макс. 1,5 мс
Вид выходов 4
Защита от короткого замыкания Да
Выходной ток
Для сигнала "1", номинальное значение 0,3 А
Параллельное подключение двух выходов
Для повышения мощности Нет
Частота коммутации
При омической нагрузке, макс. 10 Гц
При индуктивной нагрузке, макс. 0,5 Гц
Излучение радиопомех согласно EN 55 011
Класс граничных значений B, для применения в жилых районах Да
Степень защиты IP IP20
Маркировка CE Да
Допуск CSA Да
Допуск UL Да
Допуск FM Да
Разработано согласно IEC 61131 Да
Согласно VDE 0631 Да
Допуск для судостроения Да
Температура окружающей среды при эксплуатации
Мин. 0 °C; От ES03: -20 °C
Макс. 55 °C
Ширина 35,5 мм
Высота 90 мм
Глубина 58 мм
