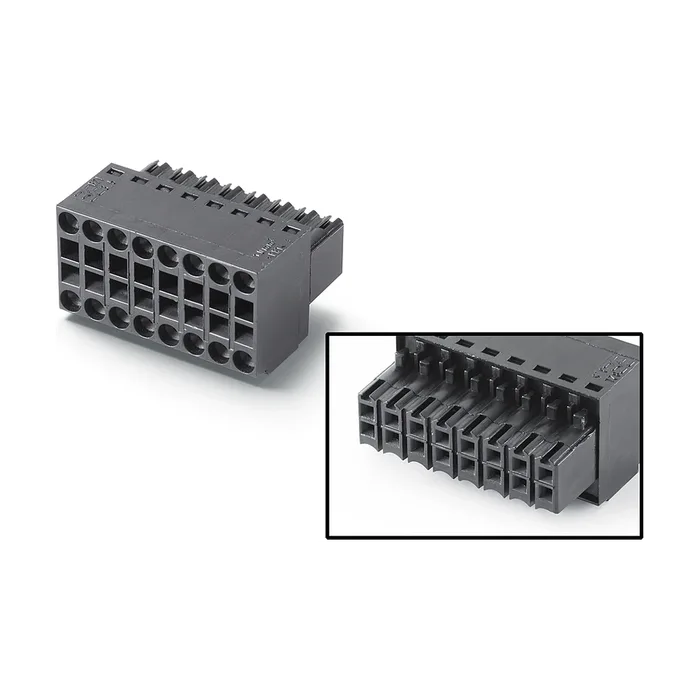

Комплект 16-полюсных соединителей для KP8F, 10 шт. в упаковке
Обозначение типа продукта Гнездо, 16-полюсное
Вид крепления Поперечное сечение проводников от 0,14 до 1,5 мм²
Настенный/непосредственный монтаж Да; вставляется на HMI-устройстве SIMATIC
Номинальное значение (пост. ток) 24 В
Потребление тока (номинальное) 9 A; Типичное, максимальное значение
Разъем со стороны HMI
Число штырьков со стороны HMI 16; гнездовой, пружинная клемма, разъем 3,5 мм
Разъем со стороны устройства
Число штырьков со стороны устройства 16; гнездовой, пружинная клемма 0,75 мм²
Маркировка CE Да
Допуск CSA Да; 200039-1121690
Допуск UL Да; E60693
CULus Да; cURus
Соответствие Директиве об ограничении применения опасных веществ в электрических и электронных приборах (RoHS) Да
Применение во взрывоопасной зоне
Зона ATEX 2 Да; В зависимости от устройства, см. руководство по эксплуатации
Зона ATEX 22 Да; В зависимости от устройства, см. руководство по эксплуатации
Зона IECEx 2 Да; В зависимости от устройства, см. руководство по эксплуатации
Зона IECEx 22 Да; В зависимости от устройства, см. руководство по эксплуатации
Класс cULus I Зона 1 Да; В зависимости от устройства, см. руководство по эксплуатации
Класс cULus I Зона 2, участок 2 Да; В зависимости от устройства, см. руководство по эксплуатации
Класс FM I Участок 2 Да; В зависимости от устройства, см. руководство по эксплуатации
Допуск для судостроения
Germanischer Lloyd (GL) Да; Всегда соблюдать указания в руководстве по эксплуатации целевого устройства!
Bureau Veritas (BV) Да; Всегда соблюдать указания в руководстве по эксплуатации целевого устройства!
Det Norske Veritas (DNV) Да; Всегда соблюдать указания в руководстве по эксплуатации целевого устройства!
Корейский регистр судоходства (KRS) Да; Всегда соблюдать указания в руководстве по эксплуатации целевого устройства!
Nippon Kaiji Kyokai (Class NK) Да; Всегда соблюдать указания в руководстве по эксплуатации целевого устройства!
Polski Rejestr Statkow (PRS) Да; Всегда соблюдать указания в руководстве по эксплуатации целевого устройства!
Chinese Classification Society (CCS) Да; Всегда соблюдать указания в руководстве по эксплуатации целевого устройства!
Подходит для внутреннего применения Да; Класс пожаростойкости по UL 94-V0
Подходит для наружного применения Да; Возможно условно
Температура окружающей среды при эксплуатации
Мин. 0 °C
Макс. 55 °C
Температура окружающей среды при хранении/транспортировке
Мин. -20 °C
Макс. 70 °C
Относительная влажность воздуха
Эксплуатация, макс. 80 %
Материал
Пластиковый Да; Твердый электрoизоляциoнный материал PA66 GF30, исполнительные элементы PA66/6
Материал корпуса (спереди)
Пластиковый Да; С пружинной клеммой 1,5 мм²
Цвет корпуса (спереди) черный
Срок службы
Механический срок службы (циклы втыкания) 25
Ширина 28 mm; 16-полюсный штекерный разъем
Высота 15,2 мм
Глубина 26,25 мм
Масса, прибл. 10,5 г
Объем поставки, штук 10; без вспомогательного приспособления для извлечения
Готовое изделие Нет
Имя производителя SIEMENS AG
Адрес производителя Gleiwitzerstraße 555, 90475 Nürnberg, Germany
Целевые устройства для KP8F PN, KP32F PN
