Программное обеспечение Siemens 6AV3688-3AF37-0AX0
Доступен к заказу
Программное обеспечение Siemens 6AV3688-3AF37-0AX0

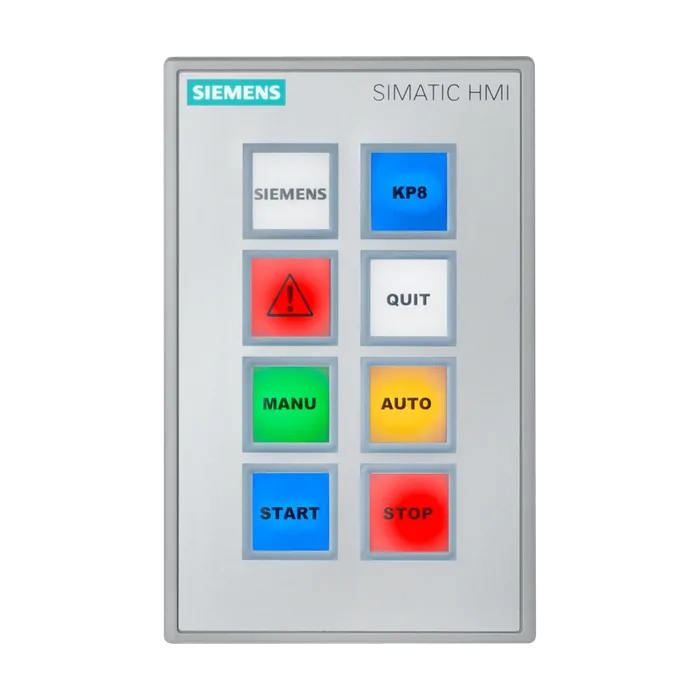

Кнопочная панель KP8F PN для PROFINET с PROFISAFE, 8 клавиш с коротким ходом и многоцветной светодиодной подсветкой, 8 настраиваемых DI/DO, питание=24 В (проходное подключение), 2 SAFETY, входа
140 673 ₽ С НДС
Код товара: 6AV36883AF370AX0
Доступен к заказу
01
Описание
Кнопочная панель KP8F PN для PROFINET с PROFISAFE, 8 клавиш с коротким ходом и многоцветной светодиодной подсветкой, 8 настраиваемых DI/DO, питание=24 В (проходное подключение), 2 SAFETY, входа
Обозначение типа продукта KP8F PN
С параметрируемыми клавишами Да
Клавиатура
Мембранная клавиатура
Свободно подписываемые мембранные клавиши Да
Функциональные клавиши
Число функциональных клавиш 8
Короткоходовые клавиши
Число короткоходовых клавиш 8
Расширения системы управления технологическим процессом
Светодиоды прямого действия (светодиоды в качестве периферийных устройств вывода модуля S7) 8; Яркость регулируется
Число цветовых режимов светодиодов 5; красный, зеленый, синий, желтый, белый
Клавиши прямого действия (клавиши в качестве периферийных устройств вывода модуля S7) 8
Вид крепления Монтажный зажим
Монтажное положение вертикальная установка
Монтаж на стойке Нет
Монтаж спереди Да; Совместимый по размерам с модулями расширения
Монтаж на шины Нет
Настенный/непосредственный монтаж Нет
Возможность вертикального монтажа (вертикальный формат) Да
Возможность поперечного монтажа (горизонтальный формат) Да
Максимально допустимый угол наклона без принудительной вентиляции 30°; вперед/назад
Число мест монтажа для командных и сигнальных устройств 0
Вид напряжения питания DC
Номинальное значение (пост. ток) 24 V; 24 В - возможность шлифования на штекере, прерывание при извлечении
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Потребление тока (номинальное) 0,3 А
Цвета светодиодных индикаторов
Красный Да
Желтый Да
Зеленый Да
Белый Да
Синий Да
Число входов 8; Всего входов и выходов не более 8 и 1 x SIL 2 или 2 x SIL 3
Входное напряжение
Номинальное значение (пост. ток) 24 В
Вид выходов 8; Сумма входов и выходов не более 8
Защита от короткого замыкания Да
Коммутационная способность выходов
При омической нагрузке, макс. 100 мА
Выходное напряжение
Номинальное значение (пост. ток) 24 V; равнопотенциальный
Суммарный ток выходов
Макс. ток на канал 100 мА
Макс. суммарный ток на узел 800 мА
Число интерфейсов Industrial Ethernet 2; для построения линий и контуров без внеш. коммутатора
Число разъемов PROFINET 2; включая коммутатор
Промышленный Ethernet
Сеть Industrial Ethernet, светодиод состояния 2; на порт
Число портов встроенного коммутатора 2; на порт
PROFIsafe Да; 1x SIL 3 (два канала) или 2x SIL 2 (один канал) датчик аварийного останова
EtherNet/IP Нет
Интерфейс AS-Interface Нет
Протоколы (Ethernet)
Режим дублирования
Резервирование среды передачи
Другие протоколы
AS-Interface Safety at Work Нет
Data-Highway Нет
DeviceNet Нет
DeviceNet Safety Нет
Foundation Fieldbus Нет
INTERBUS-Safety Нет
Локальная управляющая сеть (LON) Нет
SafetyBUS p Нет
SUCOnet Нет
Другие системы шин Нет
Испытание осветительного оборудования Да; при включении
Испытание кнопок и сигнальных ламп Да; Автоматически при включении
Излучение радиопомех согласно EN 55 011
Класс граничных значений A, для применения в промышленных районах Да; Группа 1, измерено на расстоянии 10 м
Класс граничных значений B, для применения в жилых районах Нет
IP (спереди) IP65
IP (сзади) IP20
NEMA (спереди)
Корпус, тип 4, спереди Нет
Корпус, тип 4x спереди Да; включая NEMA12
Маркировка CE Да
CULus Да
RCM (ранее C-TICK) Да
Допуск КС Да
Применяется для функций обеспечения безопасности Да
Применение во взрывоопасной зоне
Зона ATEX 2 Да
Зона ATEX 22 Да
Класс cULus I Зона 1 Нет
Класс cULus I Зона 2, участок 2 Да
Класс FM I Участок 2 Да
Допуск для судостроения
Germanischer Lloyd (GL) Нет
Bureau Veritas (BV) Нет
Det Norske Veritas (DNV) Нет
Nippon Kaiji Kyokai (Class NK) Нет
Polski Rejestr Statkow (PRS) Нет
Температура окружающей среды при эксплуатации
Мин. 0 °C
Макс. 55 °C
Эксплуатация (вертикальный монтаж, горизонтальный формат)
При вертикальном настенном монтаже, мин. 0 °C
При вертикальном настенном монтаже, макс. 55 °C
Эксплуатация (максимальный угол наклона, горизонтальный формат)
При максимальном угле наклона, мин. 0 °C
При максимальном угле наклона, макс. 45 °C
Эксплуатация (вертикальный монтаж, вертикальный формат)
При вертикальном настенном монтаже, мин. 0 °C
При вертикальном настенном монтаже, макс. 55 °C
Эксплуатация (максимальный угол наклона, вертикальный формат)
При максимальном угле наклона, мин. 0 °C
При максимальном угле наклона, макс. 45 °C
Температура окружающей среды при хранении/транспортировке
Мин. -20 °C
Макс. 60 °C
Относительная влажность воздуха
Эксплуатация, макс. 95 %; без конденсации
Программное обеспечение для проектирования
STEP 7 Basic (TIA Portal) Да
STEP 7 Professional (TIA Portal) Да
WinAC Да
Allen Bradley (EtherNet/IP) Нет
Allen Bradley (DF1) Нет
Mitsubishi (MC TCP/IP) Нет
Mitsubishi (FX) Нет
OMRON (Host Link) Нет
Modicon (Modbus TCP/IP) Нет
Modicon (Modbus RTU) Нет
Материал корпуса (спереди)
Пластиковый Да
Алюминиевый Нет
Высококачественная сталь Нет
Срок службы
Короткоходовые клавиши (в циклах коммутации) 1 500 000
Светодиоды (продолжительность включения) 100 %
Ширина лицевой панели корпуса 98 мм
Высота лицевой панели корпуса 155 мм
Монтажный вырез, ширина 68 mm; Макс. толщина монтажной панели 2 - 6 мм
Монтажный вырез, высота 129 мм
Монтажная глубина 49 mm; включая перекрестный штекер SIMATIC Ethernet
Масса (без упаковки) 280 г
Артикул 6AV3688-3AF37-0AX0
Каталог ID ST80.1A
Код группы R141
Товарный код 85371098
Вес Нетто (Кг) 0,355 Кг
Вид продуктов SIMATIC HMI Key Panel KP8
Производитель Siemens
Ценовая Группа 239
Группа Продукта 3406
Размер упаковки 10,60 x 18,30 x 6,50
Единицы Измерения 1 шт.
Описание Продукта КНОПОЧНАЯ ПАНЕЛЬ KP8F PN ДЛЯ PROFINET С PROFISAFE, 8 КЛАВИШ С КОРОТКИМ ХОДОМ И МНОГОЦВЕТНОЙ СВЕТОДИОДНОЙ ПОДСВЕТКОЙ, 8 НАСТРАИВАЕМЫХ DI/DO, ПИТАНИЕ =24 В (ПРОХОДНОЕ ПОДКЛЮЧЕНИЕ), 2 SAFETY ВХОДА
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AV3688-3AF37-0AX0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 100 дней
