Программное обеспечение Siemens 6AV3688-3EH47-0AX0
Доступен к заказу

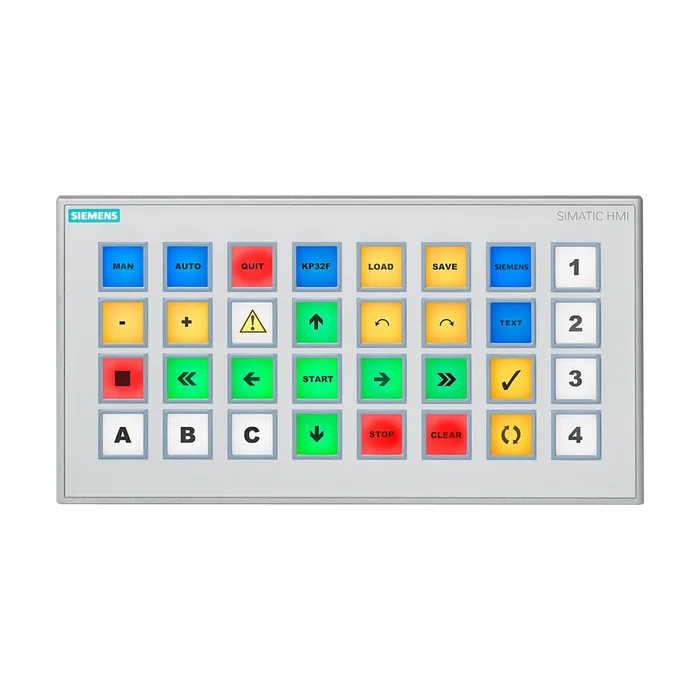

Программное обеспечение Siemens 6AV3688-3EH47-0AX0
SIMATIC HMI KP32F PN, кнопочная панель KP32F PN, 32 клавиши с коротким ходом и многоцветной светодиодной подсветкой, интерфейс PROFINET с поддержкой профиля PROFISAFE, 32 DI/DO и 4 SAFETY DI, контакта, =24 В, питания с проходными клеммами настройка в STEP7
174 671 ₽С НДС
Код товара: 6AV36883EH470AX0
Доступен к заказу
01
Описание
SIMATIC HMI KP32F PN, кнопочная панель KP32F PN, 32 клавиши с коротким ходом и многоцветной светодиодной подсветкой, интерфейс PROFINET с поддержкой профиля PROFISAFE, 32 DI/DO и 4 SAFETY DI, контакта, =24 В, питания с проходными клеммами настройка в STEP7
Обозначение типа продуктаKP32F PN
С параметрируемыми клавишамиДа
Клавиатура
Мембранная клавиатура
Свободно подписываемые мембранные клавишиДа
Функциональные клавиши
Число функциональных клавиш32
Короткоходовые клавиши
Число короткоходовых клавиш32
Расширения системы управления технологическим процессом
Светодиоды прямого действия (светодиоды в качестве периферийных устройств вывода модуля S7)8; Яркость регулируется
Число цветовых режимов светодиодов5; красный, зеленый, синий, желтый, белый
Клавиши прямого действия (клавиши в качестве периферийных устройств вывода модуля S7)32
Вид крепленияМонтажный зажим
Монтажное положениевертикальная установка
Монтаж на стойкеНет
Монтаж спередиДа
Монтаж на шиныНет
Настенный/непосредственный монтажНет
Возможность вертикального монтажа (вертикальный формат)Да
Возможность поперечного монтажа (горизонтальный формат)Да
Максимально допустимый угол наклона без принудительной вентиляции30°; вперед/назад
Число мест монтажа для командных и сигнальных устройств0
Вид напряжения питанияDC
Номинальное значение (пост. ток)24 V; 24 В прошлифовано в штекере, извлечение без прерывания
Допустимый диапазон, нижний предел (пост. ток)20,4 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Потребление тока (номинальное)1 А
Цвета светодиодных индикаторов
КрасныйДа
ЖелтыйДа
ЗеленыйДа
БелыйДа
СинийДа
Число входов32; Всего входов и выходов не более 32 и 2 x SIL 2 или 4 x SIL 3
Входное напряжение
Номинальное значение (пост. ток)24 В
Вид выходов16; Сумма входов и выходов не более 32
Защита от короткого замыканияДа
Коммутационная способность выходов
При омической нагрузке, макс.100 мА
Выходное напряжение
Номинальное значение (пост. ток)24 V; равнопотенциальный
Суммарный ток выходов
Макс. ток на канал100 мА
Макс. суммарный ток на узел800 мА
Число интерфейсов Industrial Ethernet2; для построения линий и контуров без внеш. коммутатора
Число разъемов PROFINET2; включая коммутатор
Промышленный Ethernet
Сеть Industrial Ethernet, светодиод состояния2; на порт
Число портов встроенного коммутатора2; на порт
PROFIsafeДа; 2x SIL 3 (два канала) или 4x SIL 2 (один канал) датчик аварийного останова
EtherNet/IPНет
Интерфейс AS-InterfaceНет
Протоколы (Ethernet)
Режим дублирования
Резервирование среды передачи
Другие протоколы
AS-Interface Safety at WorkНет
Data-HighwayНет
DeviceNetНет
DeviceNet SafetyНет
Foundation FieldbusНет
INTERBUS-SafetyНет
Локальная управляющая сеть (LON)Нет
SafetyBUS pНет
SUCOnetНет
Другие системы шинНет
Испытание осветительного оборудованияДа; при включении
Испытание кнопок и сигнальных лампДа; Автоматически при включении
Излучение радиопомех согласно EN 55 011
Класс граничных значений A, для применения в промышленных районахДа; Группа 1, измерено на расстоянии 10 м
Класс граничных значений B, для применения в жилых районахНет
IP (спереди)IP65
IP (сзади)IP20
NEMA (спереди)
Корпус, тип 4, спередиНет
Корпус, тип 4x спередиДа; включая NEMA12
Маркировка CEДа
CULusДа
RCM (ранее C-TICK)Да
Допуск КСДа
Применяется для функций обеспечения безопасностиДа
Монтажная глубина69 mm; включая перекрестный штекер SIMATIC Ethernet
Масса (без упаковки)1 220 г
Артикул6AV3688-3EH47-0AX0
Каталог IDST80.1A
Код группыR141
Товарный код85371091
Вес Нетто (Кг)1,848 Кг
Вид продуктовSIMATIC HMI Key Panel KP8
ПроизводительSiemens
Ценовая Группа239
Группа Продукта3406
Размер упаковки33,70 x 46,30 x 13,20
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC HMI KP32F PN, КНОПОЧНАЯ ПАНЕЛЬ KP32F PN, 32 КЛАВИШИ С КОРОТКИМ ХОДОМ И МНОГОЦВЕТНОЙ СВЕТОДИОДНОЙ ПОДСВЕТКОЙ, ИНТЕРФЕЙС PROFINET С ПОДДЕРЖКОЙ ПРОФИЛЯ PROFISAFE, 32 DI/DO И 4 SAFETY DI КОНТАКТА, =24 В ПИТАНИЯ С ПРОХОДНЫМИ КЛЕММАМИ НАСТРОЙКА В STEP7
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AV3688-3EH47-0AX0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
