Модуль ввода-вывода Siemens 6AG2234-4HE32-1XB1
Источник: proenergo.ru — © Промэнерго Автоматика · proenergo.ru
Доступен к заказу

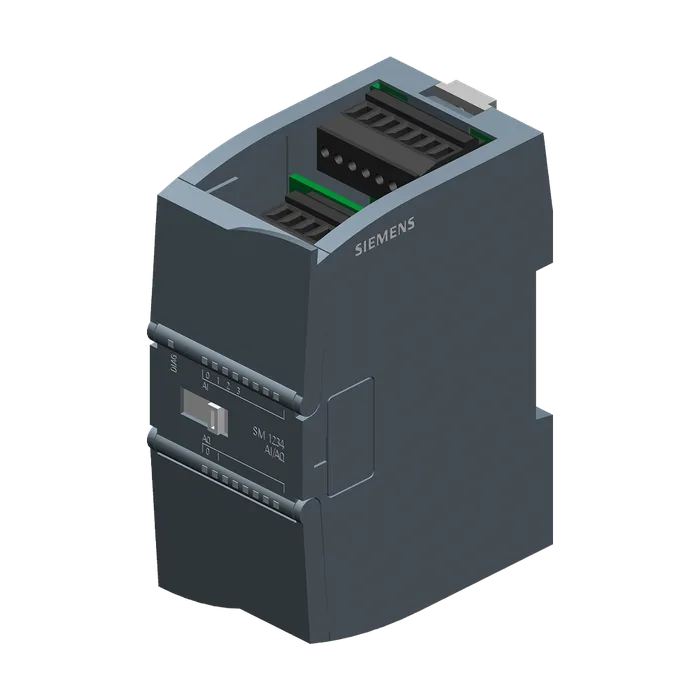

Модуль ввода-вывода Siemens 6AG2234-4HE32-1XB1
SIPLUS S7-1200, модуль аналоговых входов/выходов SM 1234 4AI/2AQ, рабочая температура -25... +60°C, T1 до +70°C в течение 10 минут, для применения на ж/д, со стойким покрытием, на основе 6ES7234-4HE32-0XB0. Аналоговые входы/выходы +/-10 В: 14 бит или 0-20 мА: 13 бит
по запросу −21% по запросу С НДС
Код товара: 6AG22344HE321XB1
Доступен к заказу
01
Описание
SIPLUS S7-1200, модуль аналоговых входов/выходов SM 1234 4AI/2AQ, рабочая температура -25... +60°C, T1 до +70°C в течение 10 минут, для применения на ж/д, со стойким покрытием, на основе 6ES7234-4HE32-0XB0. Аналоговые входы/выходы +/-10 В: 14 бит или 0-20 мА: 13 бит
Обозначение типа продукта SM 1234, AI 4 x 13 разряд./AQ 2 x 14 разряд.
Номинальное значение (пост. ток) 24 В
Потребление тока, тип. 60 мА
Из шины на задней стойке 5 В пост. тока, тип. 80 мА
Нормальная рассеиваемая мощность 2 Вт
Число аналоговых входов 4; Дифференциальные входы тока или напряжения
Макс. допустимое входное напряжение для входа напряжения (предел разрушения) 35 В
Макс. допустимый входной ток для токового входа (предел разрушения) 40 мА
Макс. время цикла (все каналы) 625 μs
Входные диапазоны
Напряжение Да; ±10 В, ±5 В, ±2,5 В
Ток Да; от 4 до 20 мА, от 0 до 20 мА
Термоэлемент Нет
Резистивный термометр Нет
Сопротивление Нет
Входные диапазоны (номинальные значения), напряжения
Сопротивление на входе (от -10 до 10 В) ≥9 МОм
Сопротивление на входе (от -2,5 до 2,5 В) ≥9 МОм
Сопротивление на входе (от -5 до +5 В) ≥9 МОм
Диапазоны входных параметров (номинальные значения), ток
Сопротивление на входе (от 0 до 20 мА) 280 Ω
Число аналоговых выходов 2; Ток или напряжение
Диапазоны выходных параметров, напряжение
Диапазоны выходных параметров, ток
Сопротивление нагрузки (в номинальном диапазоне выхода)
При выходных напряжениях мин. 1 000 Ω
При выходных токах, макс. 600 Ω
Принцип измерения Дифференциальные
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 12 bit; + знак
Настраиваемое время интегрирования Да
Подавление напряжения помех для частоты помех f1 в Гц 40 дБ, пост. ток до 60 В для частоты помех 50/60 Гц
Выравнивание результатов измерений
Параметрируемое Да
Ступень: без ступени Да
Ступень: слабая Да
Ступень: средняя Да
Ступень: сильная Да
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 14 bit; Напряжение: 14 бит, Ток: 13 бит
Погрешность температуры (относительно диапазона входных параметров) (+/-) Весь диапазон измерений от 25 °C ±0,1 %, до 55 °C ±0,2 %
Погрешность температуры (относительно диапазона выходных параметров) (+/-) Весь диапазон измерений от 25 ℃ ±0,3 %, до 55 ℃ ±0,6 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 ° C)
Напряжение относительно диапазона входных параметров, (+/-) 0,1 %
Ток относительно диапазона входных параметров, (+/-) 0,1 %
Напряжение относительно диапазона выходных параметров, (+/-) 0,3 %
Ток относительно диапазона выходных параметров, (+/-) 0,3 %
Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
Макс. синфазное напряжение 12 В
Аварийные сигналы Да
Диагностическая функция Да
Аварийные сигналы
Диагностический сигнал Да
Диагностика
Контроль напряжения питания Да
Обрыв провода Да
Короткое замыкание Да
Диагностический светодиодный индикатор
Для индикации состояния входов Да
Для индикации состояния выходов Да
Для обслуживания Да
Гальваническая развязка аналоговых выводов
Между каналами и напряжением питания блока электроники Нет
Изоляция, испытанная посредством DC 750 В (типовые испытания) и согласно EN 50155 (контрольные испытания)
Маркировка CE Да
Для использования на железной дороге
Противопожарная защита согласно EN 45545-2 Да; Подтверждение см. в сервисе и поддержке
Свободное падение
Макс. высота свободного падения 0,3 m; пять раз, в упаковке к отправке
Температура окружающей среды при эксплуатации
Мин. -25 °C; = Tмин (вкл. конденсацию / мороз)
Макс. 60 °C; = Tмакс; +70°C в течение 10 мин (OT1, ST1/ST2 согл. EN 50155)
Вертикальный настенный монтаж, мин. -25 °C; = Tмин
Вертикальный настенный монтаж, макс. 50 °C; = Tмакс
Температура окружающей среды при хранении/транспортировке
Мин. -40 °C
Макс. 70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 2 000 м
Температура окружающей среды-давление воздуха-высота установки Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Да; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
Применение на наземных, рельсовых и специальных транспортных средствах
К биологически активным веществам согласно EN 60721-3-5 Да; Класс 5B2 споры плесени, грибов, грибков (за исключением фауны); класс 5B3 по запросу
К химически активным веществам согласно Да; Класс 5C3 (RH < 75%), включая солевой туман, согл. EN 60068-
К механически активным веществам согласно EN 60721-3-5 Да; Класс 5S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Электронные устройства на рельсовых транспортных средствах согласно EN 50155 Да; Защитное покрытие класса PC2 согласно EN 50155:2017
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
Требуемый передний штекер Да
Материал корпуса (спереди)
Пластиковый Да
Ширина 45 мм
Высота 100 мм
Глубина 75 мм
Масса, прибл. 220 г
Артикул 6AG2234-4HE32-1XB1
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,198 Кг
Вид продуктов SIPLUS extreme S7-1200 SM 1234 RAIL
Производитель Siemens
Ценовая Группа 472
Группа Продукта 4C02
Размер упаковки 8,80 x 11,00 x 5,60
Единицы Измерения 1 шт.
Описание Продукта SIPLUS S7-1200, модуль аналоговых входов/выходов SM 1234 4AI/2AQ, рабочая температура -25 ... +60°C, T1 до +70°C в течение 10 минут, для применения на ж/д, со стойким покрытием, на основе 6ES7234-4HE32-0XB0 . Аналоговые входы/выходы +/-10 В: 14 бит или 0-20 мА: 13 бит
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG2234-4HE32-1XB1
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 87 дней
