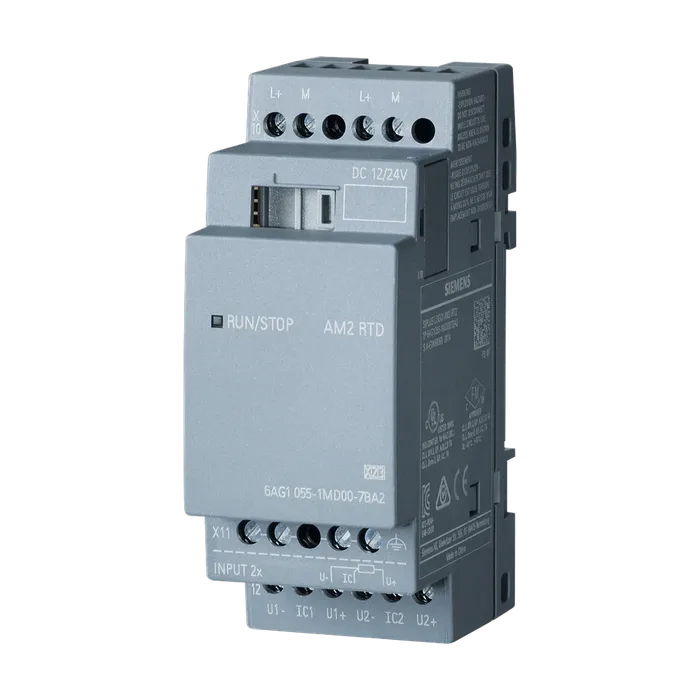

SIPLUS LOGO! AM2 RTD, модуль расширения, рабочая температура -40... +70°C, пуск при -25°C, со стойким покрытием, на основе 6ED1055-1NB10-0BA2. Модуль расширения напряжение питания: =12/24, 2AI, -50... +200°C PT100/1000 для LOGO! 8
по запросу−22%по запросуС НДС
Код товара: 6AG10551MD007BA2
Доступен к заказу
01
Описание
SIPLUS LOGO! AM2 RTD, модуль расширения, рабочая температура -40... +70°C, пуск при -25°C, со стойким покрытием, на основе 6ED1055-1NB10-0BA2. Модуль расширения напряжение питания: =12/24, 2AI, -50... +200°C PT100/1000 для LOGO! 8
Монтажна монтажной шине 35 мм, 2 модуля в ширину
Номинальное значение (пост. ток)
12 В пост. токаДа; от 10,8 до 28,8 В пост. тока
24 В пост. токаДа; от 10,8 до 28,8 В пост. тока
Потребление тока, тип.30 мА
Число аналоговых входов2; 2- или 3-проводное соединение
Входные диапазоны
НапряжениеНет
ТокНет
Резистивный термометрДа; для датчиков PT100/PT1000
Диапазоны входных параметров (номинальные значения), ток
Диапазоны входных параметров (номинальные значения), термометр сопротивления
Излучение радиопомех согласно EN 55 011
Класс граничных значений B, для применения в жилых районахДа
Степень защиты IPIP20
Температура окружающей среды при эксплуатации
Мин.-40 °C; = Tмин; запуск @ -25 ℃
Макс.70 °C; = Tмакс
При холодном запуске, мин.-25 °C; включая допустимую конденсацию/замерзание (без ввода в эксплуатацию при конденсации)
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.5 000 м
Температура окружающей среды-давлениеTmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс.100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материаловДа; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласноДа; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласноДа; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830AДа; Конформное покрытие, класс А
Ширина35,5 мм
Высота90 мм
Глубина58 мм
Артикул6AG1055-1MD00-7BA2
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,130 Кг
Вид продуктовМодули расширения SIPLUS для модульного LOGO!
ПроизводительSiemens
Ценовая Группа470
Группа Продукта4601
Размер упаковки7,00 x 9,80 x 5,50
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS LOGO! AM2 RTD, модуль расширения, рабочая температура -40 ... +70°C, пуск при -25°C, со стойким покрытием, на основе 6ED1055-1NB10-0BA2 . Модуль расширения напряжение питания: =12/24, 2AI, -50 ... +200°C PT100/1000 для LOGO! 8
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG1055-1MD00-7BA2
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
