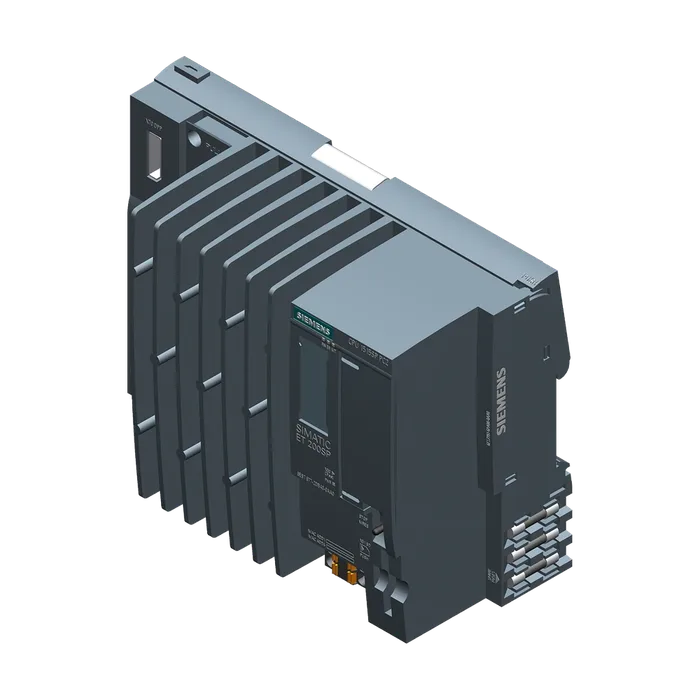

SIPLUS ET 200SP, ЦПУ CPU1515SP PC2, рабочая температура -40 .. . +60°C, с конформным покрытием, на основе 6ES7677-2DB40-0AA0 . 8 ГБ RAM, без CFast, интерфейсы: 1x слот CFast, 1x слот SD/MMC, 1x разъём для шинного адаптера ET 200SP PROFINET, 1x 10/100/1000 Mbit/s Ethernet 2x USB 3.0; 2x USB 2.0, 1x display port, документация на USB-накопителе
268 530,72 ₽−21%211 696 ₽С НДС
Код товара: 6AG16772DB402AA0
Доступен к заказу
01
Описание
SIPLUS ET 200SP, ЦПУ CPU1515SP PC2, рабочая температура -40 .. . +60°C, с конформным покрытием, на основе 6ES7677-2DB40-0AA0 . 8 ГБ RAM, без CFast, интерфейсы: 1x слот CFast, 1x слот SD/MMC, 1x разъём для шинного адаптера ET 200SP PROFINET, 1x 10/100/1000 Mbit/s Ethernet 2x USB 3.0; 2x USB 2.0, 1x display port, документация на USB-накопителе
Обозначение типа продуктаЦП 1515SP PC2
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижесм. идентификатор записи: 109746275
Установленное ПО
ВизуализацияНет
Система управленияНет
Посредством набора данныхДа
Переключатель режимов работы1
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа
Перемыкание при отказе сетевого питания и отключении напряжения
Время перемыкания при отказе сетевого питания и отключении напряжения5 мс
Потребление тока (номинальное)1,8 A; полная нагрузка процессора, включая модули ET 200SP и USB
Потребление тока (в режиме холостого хода), тип.0,5 А
Макс. потребление тока2,9 А
Принятая активная мощность, макс.43 W; включая модули ET 200SP и USB
Мощность питания шины на задней стенке8,75 Вт
Нормальная рассеиваемая мощность16 Вт
Тип процессораIntel Atom E3940, 1,6 Ггц, 4 ядра
Вид запоминающего устройстваDDR3L
Карта памяти CFastНет
Требуется карта памяти SIMATICНет
Встроенный источник питанияДа
Число ведущих устройств DP
Монтажные стойки
Макс. число модулей на монтажную стойку64; ЦП + 64 модуля + модуль сервера (монтажная ширина макс. 1 м)
Часы
ТипАппаратные часы
Аппаратные часы (часы реального времени)Да; Разрешение: 1 с
Время хранения в буфере6 wk; при температуре окружающей среды 40 °C, норм.
Макс. отклонение в день10 s; норм.: 2 с
Число интерфейсов Industrial Ethernet2
Число разъемов PROFINET1
Число интерфейсов PROFIBUS1; через модуль CM DP
Число интерфейсов RS 4851; через модуль CM DP
Число USB-разъемов4; 2x USB 2.0, 2x USB 3.0 спереди
Число слотов для карты памяти SD Card1
Видеоинтерфейсы
Графический интерфейс1x DisplayPort
Тип интерфейсаPROFINET
Физические параметры интерфейсов
RJ 45 (Ethernet)Да; посредств BusAdapter BA 2 x RJ45
Макс. скорости передачи данных100 Mbit/s
Сеть Industrial Ethernet, светодиод состоянияДа
Число портов2
Встроенный коммутаторДа
BusAdapter (PROFINET)Да; Применяемые BusAdapter: BA 2 x RJ45, BA 2 x FC, BA 2 x SCRJ (не ниже FS03, V2.2), BA SCRJ / RJ45 (не ниже FS03, V3.1), BA SCRJ / FC (не ниже FS03, V3.1), BA 2 x LC (не ниже FS03, V3.3), BA LC / RJ45 (не ниже FS03, V3.3), BA LC / FC (не ниже FS03, V3.3)
Тип интерфейсаВстроенный интерфейс Ethernet
Физические параметры интерфейсов
RJ 45 (Ethernet)Да; встроенный
Макс. скорости передачи данных1 000 Mbit/s
Светодиодный индикатор состояния Industrial-EthernetНет
Число портов1
Открытая связь IE
Макс. размер данных64 kbyte
Температура окружающей среды при эксплуатации
Мин.-40 °C; = Tмин
Макс.до 55°C - макс. 64 модуля ET 200SP, макс. нагрузка USB - 2x 900 мА и макс. нагрузка USB - 2x 500 мА; до 60°C - макс. 32 модуля ET 200SP и нагрузка USB - 4x 500 мА; начиная с FS06: до 70°C - макс. 16 модулей ET 200SP, макс. нагрузка USB - 4x 100 мА без визуализации
Вертикальный настенный монтаж, макс.50 °C; = Tмакс; макс. 32 модуля ET 200SP и макс. нагрузка USB - 4x 500 мА
Температура окружающей среды при хранении/транспортировке
Мин.-40 °C
Макс.70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря,2 000 м
Температура окружающей среды-давление воздуха-высота установкиTmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс.100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Колебания
Эксплуатация, испытания согласно IEC 60068-2- 6Да
Транспортировка, испытания согласно IEC 60068-2-6Да
Испытание на ударную нагрузку
Испытания согласно IEC 60068-2-6Да
Испытания согласно IEC 60068-2-27Да
Испытания согласно IEC 60068-2-29Да
Хранение/транспортировка, испытания согласно IEC 60068-2-27Да
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материаловДа; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласноДа; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3Да; Класс 3S4 вкл. песок, пыль; *
К механическим окружающим воздействиямДа; Класс 3M8 при использовании монтажного комплекта SIPLUS
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830AДа; Конформное покрытие, класс А
Ширина160 мм
Высота117 мм
Глубина75 мм
Масса, прибл.0,83 кг
Артикул6AG1677-2DB40-2AA0
Каталог IDA&DSE/SIP ADD
Код группыR151
КомментарийДанный продукт является запасной частью.
Товарный код85371091
Вес Нетто (Кг)0,830 Кг
Вид продуктовSIPLUS CPU 1515SP PC2
ПроизводительSiemens
Ценовая Группа473
Группа Продукта4257
Размер упаковки14,20 x 18,90 x 9,20
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS ET 200SP, ЦПУ CPU1515SP PC2, рабочая температура -40 .. . +60°C, с конформным покрытием, на основе 6ES7677-2DB40-0AA0 . 8 ГБ RAM, без CFast, интерфейсы: 1x слот CFast, 1x слот SD/MMC, 1x разъём для шинного адаптера ET 200SP PROFINET, 1x 10/100/1000 Mbit/s Ethernet 2x USB 3.0; 2x USB 2.0, 1x display port, документация на USB-накопителе
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG1677-2DB40-2AA0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
