Модуль ввода-вывода Siemens 6AG1332-5HB01-2AB0
Источник: proenergo.ru — © Промэнерго Автоматика · proenergo.ru
Доступен к заказу

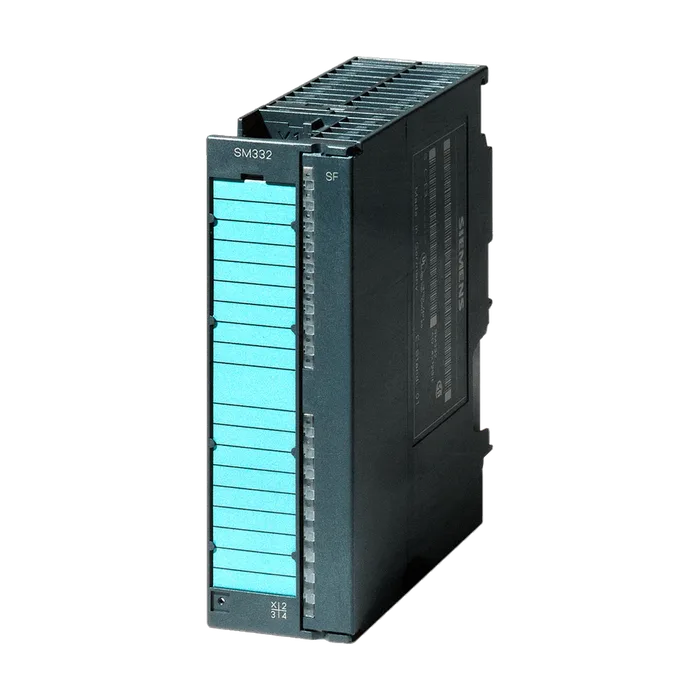

Модуль ввода-вывода Siemens 6AG1332-5HB01-2AB0
Модуль SIPLUS SM332 для S7-300, температурный диапазон -25... +60С, 20-полюсный разъем, основан на модуле 6ES7332-5HB01-0AB0
по запросу С НДС
Код товара: 6AG13325HB012AB0
Доступен к заказу
01
Описание
Модуль SIPLUS SM332 для S7-300, температурный диапазон -25... +60С, 20-полюсный разъем, основан на модуле 6ES7332-5HB01-0AB0
Напряжение нагрузки L+
Номинальное значение (пост. ток) 24 V; При использовании на железной дороге применять электропитание согласно EN 50155
Защита от перепутывания полярности Да
Из источника напряжения нагрузки L+ (без нагрузки), макс. 135 мА
Из шины на задней стойке 5 В пост. тока, макс. 60 мА
Нормальная рассеиваемая мощность 3 Вт
Число аналоговых выходов 2
Выход напряжения, защита от короткого замыкания Да
Макс. выходное напряжение, ток короткого замыкания 25 мА
Макс. выходной ток, напряжение при работе без нагрузки 18 В
Диапазоны выходных параметров, напряжение
Диапазоны выходных параметров, ток
Сопротивление нагрузки (в номинальном диапазоне выхода)
При выходных напряжениях мин. 1 kΩ
При выходных напряжениях, емкостная нагрузка, макс. 1 μF
При выходных токах, макс. 500 Ω
При выходных токах, индуктивная нагрузка, макс. 10 mH
Длина провода
Экранированные, макс. 200 м
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит 12 bit; ±10 В, ±20 мА, от 4 до 20 мА, от 1 до 5 В: 11 бит + знак; от 0
Со знаком) до 10 В, от 0 до 20 мА: 12 бит
Время преобразования (на канал) 0,8 мс
Время установления
Для омической нагрузки 0,2 мс
Для емкостной нагрузки 3,3 мс
Для индуктивной нагрузки 0,5 ms; 0,5 мс (1 мГн); 3,3 мс (10 мГн)
Эксплуатационный предел погрешности во всем диапазоне температуры
Напряжение относительно диапазона выходных параметров, (+/-) 0,5 %; ±0,6 % @ < 0 °C или > 60 °C
Ток относительно диапазона выходных параметров, (+/-) 0,6 %; ±0,7 % @ < 0 °C или > 60 °C
Основной предел погрешности (эксплуатационный предел погрешности при 25 ° C)
Напряжение относительно диапазона выходных параметров, (+/-) 0,4 %
Ток относительно диапазона выходных параметров, (+/-) 0,5 %
Диагностическая функция Да; параметрируемое
Аварийные сигналы
Диагностический сигнал Да; параметрируемое
Диагностика
Считываемая диагностическая информация Да
Диагностический светодиодный индикатор
Суммарная ошибки SF (красный) Да
Гальваническая развязка аналоговых выводов
Между каналами Нет
Между каналами и шиной на задней стенке Да
Между каналами и напряжением нагрузки L+ Да
Между каналами и напряжением питания блока электроники Да
Изоляция, испытанная посредством 500 В пост. тока
Маркировка CE Да
Допуск UL Да; Файл E239877
RCM (ранее C-TICK) Да
Допуск КС Да
Для использования на железной дороге
Температура окружающей среды при эксплуатации
Мин. -25 °C; = Tмин
Макс. 70 °C; = Tмакс; для эксплуатации на железнодорожном транспорте согласно EN50155, применимо для измеренного диапазона температур от -25 до +55 °C (T1) или 60 °C @ использование UL/ULhaz/ATEX/FM
Температура окружающей среды при хранении/транспортировке
Мин. -40 °C
Макс. 70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 5 000 м
Температура окружающей среды-давление Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
Применение на наземных, рельсовых и специальных транспортных средствах
К биологически активным веществам согласно EN 60721-3-5 Да; Класс 5B2 споры плесени, грибов, грибков (за исключением фауны); класс 5B3 по запросу
К химически активным веществам согласно Да; Класс 5C3 (RH < 75 %) вкл. солевой туман согласно EN 50155
К механически активным веществам согласно EN 60721-3-5 Да; Класс 5S3 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6 Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Требуемый передний штекер 20-полюсный
Ширина 40 мм
Высота 125 мм
Глубина 120 мм
Масса, прибл. 220 г
Артикул 6AG1332-5HB01-2AB0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,249 Кг
Вид продуктов Аналоговый вывод SIPLUS SM 332
Производитель Siemens
Ценовая Группа 473
Группа Продукта 4646
Размер упаковки 15,00 x 13,00 x 5,00
Единицы Измерения 1 шт.
Описание Продукта МОДУЛЬ SIPLUS SM332 ДЛЯ S7-300, ТЕМПЕРАТУРНЫЙ ДИАПАЗОН -25... +60С, 20-ПОЛЮСНЫЙ РАЗЪЕМ, ОСНОВАН НА МОДУЛЕ 6ES7332-5HB01-0AB0
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1332-5HB01-2AB0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM400: Анонс о снятии с производства.
Плановый срок отгрузки с завода (раб. дни) 107 дней
