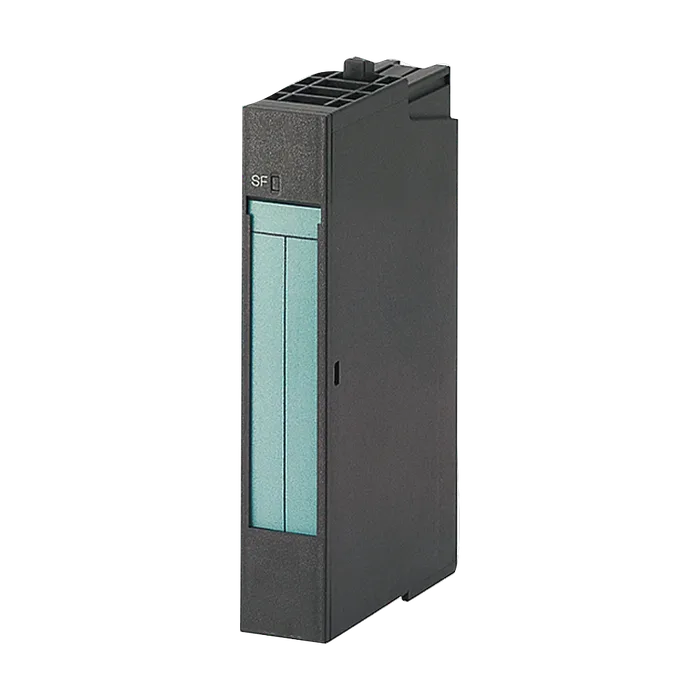

SIPLUS ET200S, электронный модуль аналогового вывода EM 2AO U для ET 200S, расширенный диапазон рабочих температур -25... +60 градусов, цельсия, на основе 6ES7135-4FB01-0AB0
по запросу−17%по запросуС НДС
Код товара: 6AG11354FB012AB0
Доступен к заказу
01
Описание
SIPLUS ET200S, электронный модуль аналогового вывода EM 2AO U для ET 200S, расширенный диапазон рабочих температур -25... +60 градусов, цельсия, на основе 6ES7135-4FB01-0AB0
Напряжение нагрузки L+
Номинальное значение (пост. ток)24 V; от модуля питания
Защита от перепутывания полярностиДа
Из источника напряжения нагрузки L+ (без нагрузки), макс.130 мА
Из шины на задней стойке 3,3 В пост. тока, макс.10 мА
Макс. рассеиваемая мощность2 Вт
Адресное пространство на модуль
Макс. адресное пространство на модуль4 byte
Число аналоговых выходов2
Выход напряжения, защита от короткого замыканияДа
Макс. выходное напряжение, ток короткого замыкания25 мА
Макс. время цикла (все каналы)1,5 мс
Диапазоны выходных параметров, напряжение
Подключение исполнительных элементов
Для выхода напряжения двухпроводного соединенияДа; без компенсации сопротивлений проводов
Для выхода напряжения четырехпроводного соединенияДа
Сопротивление нагрузки (в номинальном диапазоне выхода)
При выходных напряжениях мин.1 kΩ
При выходных напряжениях, емкостная нагрузка, макс.1 μF
Предел разрушения при напряжениях и токах, прилагаемых извне
Напряжения на выходах относительно массы15 V; макс. 15 В при длительной нагрузке; 75 В макс. в течение 1 с
Аналогового модуля(коэффициент заполнения 1:20)
Макс. ток50 mA; DC
Длина провода
Экранированные, макс.200 м
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком)14 bit; от 1 до 5 В: 12 бит, ±10 В: 13 бит + знак
Время установления
Для омической нагрузки0,1 мс
Для емкостной нагрузки0,5 мс
Для индуктивной нагрузки0,5 мс
Эксплуатационный предел погрешности во всем диапазоне температуры
Напряжение относительно диапазона выходных параметров, (+/-)0,4 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)
Напряжение относительно диапазона выходных параметров, (+/-)0,2 %
Поведение при остановке ЦП/ведущего устройствавыход без тока и напряжения/включить заменяющее значение/сохранять последнее значение
Гальваническая развязка аналоговых выводов
Между каналамиНет
Между каналами и шиной на задней стенкеДа
Между каналами и напряжением нагрузки L+Да
Температура окружающей среды при эксплуатации
Мин.-25 °C; = Tмин
Макс.60 °C; = Tмакс
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.5 000 м
Температура окружающей среды-давлениеTmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс.100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласноДа; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласноДа; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Ширина15 мм
Высота81 мм
Глубина52 мм
Масса, прибл.40 г
Артикул6AG1135-4FB01-2AB0
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,045 Кг
Вид продуктовАналоговые электронные модули SIPLUS
ПроизводительSiemens
Ценовая Группа473
Группа Продукта4572
Размер упаковки6,30 x 9,00 x 2,00
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS ET200S, ЭЛЕКТРОННЫЙ МОДУЛЬ АНАЛОГОВОГО ВЫВОДА EM 2AO U ДЛЯ ET 200S, РАСШИРЕННЫЙ ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР -25... +60 ГРАДУСОВ ЦЕЛЬСИЯ, НА ОСНОВЕ 6ES7135-4FB01-0AB0
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG1135-4FB01-2AB0
PLM-Дата вступления в силуПродукт больше не поставляется с: 01.10.2023
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM410: Поддержка продукта завершена
