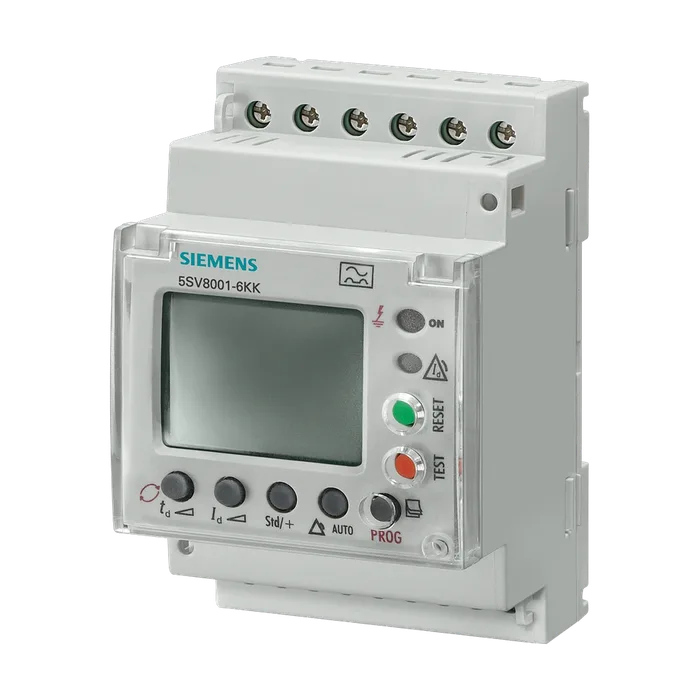

Устройство дифф. тока цифровое, 4-канальн., тип A Idn 0,03 A 30 A 0,02 10 с (INS, SEL)
Торговая марка изделия SENTRON
Наименование изделия Прибор контроля разностного тока
Исполнение изделия Цифровой, тип A
Регулируемое время задержки срабатывания
Исходное значение 0,02 s
Конечное значение 10 s
Частота измерительного контура расчетное значение
Мин. 50 Гц
Макс. 60 Гц
Степень защиты IP при подключении всех клемм IP20
Категория перенапряжения III
Степень загрязнения 2
Тип напряжения рабочего напряжения для приведения в действие Переменный ток
Рабочее напряжение
Расчетное значение мин. 184 В
Расчетное значение макс. 276 В
При переменном токе ном. значение 230 В
Степень защиты IP с лицевой стороны IP41
Мощность потерь [ВА] макс. 6 ВА
Рабочая частота расчетное значение
Мин. 50 Гц
Макс. 60 Гц
Число замыкающих контактов для вспомогательных контактов 5
Коммутируемое напряжение релейных контактов расчетное значение 230 В
Коммутируемый ток релейных контактов расчетное значение 6 А
Функция изделия
Индикация дифференциального тока Да
Сохранение ошибок Да
Длина кабеля к суммирующему трансформатору тока 10 м
Длина зачистки изоляции поперечное сечение подключаемого провода для 10 мм
Гибкого кабеля
Мин. 0,13 мм²
Макс. поперечное сечение подключаемого провода при 2,1 мм²
Жестком проводе
Мин. 0,13 мм²
Макс. начальный пусковой крутящий момент при винтовом 2,1 мм²
Зажиме
Мин. 0,5 Н·м
Макс. 0,6 Н·м
Вид подключаемых сечений проводов для проводов американского калибра (AWG) для напряжения питания AWG 26–AWG 14
Исполнение разъема питания винтовой зажим
Высота 85 мм
Ширина 54 мм
Глубина 68 мм
Масса нетто 272 г
Влияние окружающей температуры влажность: макс. 95%
Окружающая температура при эксплуатации
Мин. допустимый -10 °C
Макс. допустимо 50 °C
Окружающая температура при хранении
Мин. -20 °C
Макс. 70 °C
Справочный идентификатор
Согласно DIN EN 61346-2 K
Согласно МЭК 81346-2:2009 K
