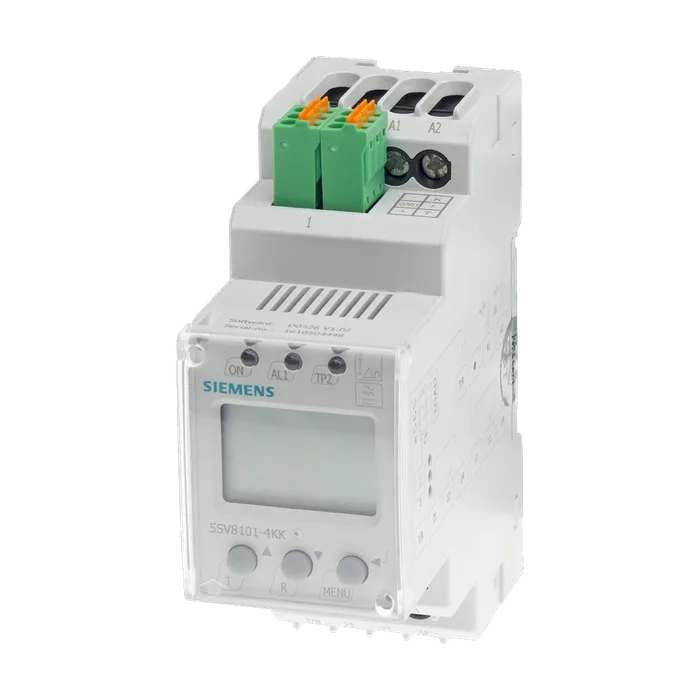

Модульное УДТ тип B, 24 В DC,ЖКД, IDN 30 мA - 1 A, 0 – 2000 Гц
Торговая марка изделия SENTRON
Наименование изделия Модульное устройство, действующее при появлении тока утечки
Исполнение изделия Цифровой, тип B
Регулируемое время задержки срабатывания
Исходное значение 0,06 s
Конечное значение 10 s
Частота измерительного контура расчетное значение
Мин. 0 Гц
Макс. 2 000 Гц
Степень защиты IP при подключении всех клемм IP20
Категория перенапряжения III
Степень загрязнения 3
Тип напряжения рабочего напряжения для приведения в действие Постоянный ток
Рабочее напряжение
При постоянном токе ном. значение 24 В
При постоянном токе расчетное значение мин. 19,2 В
При постоянном токе расчетное значение макс. 28,8 В
Степень защиты IP с лицевой стороны IP30
Мощность потерь [ВА] макс. 6,5 ВА
Число переключающих контактов для вспомогательных контактов 2
Коммутируемое напряжение релейных контактов расчетное значение 250 В
Коммутируемый ток релейных контактов расчетное значение 5 А
Функция изделия
Индикация дифференциального тока Да
Сохранение ошибок Да
Защита паролем Да
Длина кабеля к суммирующему трансформатору тока 10 м
Длина зачистки изоляции поперечное сечение подключаемого провода для гибкого кабеля 8 мм
Мин. 0,2 мм²
Макс. поперечное сечение подключаемого провода при 2,5 мм²
Жестком проводе
Мин. 0,2 мм²
Макс. начальный пусковой крутящий момент при винтовом 4 мм²
Зажиме
Мин. 0,5 Н·м
Макс. 0,6 Н·м
Вид подключаемых сечений проводов для проводов американского калибра (AWG) для напряжения питания AWG 24–AWG 14
Исполнение разъема питания винтовой зажим
Высота 85 мм
Ширина 36 мм
Глубина 64 мм
Вид креплений монтажная шина
Масса нетто 150 г
Материал корпуса ПК
Влияние окружающей температуры влажность: макс. 95%
Окружающая температура при эксплуатации
Мин. допустимый -25 °C
Макс. допустимо 55 °C
Окружающая температура при хранении
Мин. -25 °C
Макс. 55 °C
Справочный идентификатор
Согласно DIN EN 61346-2 F
Согласно МЭК 81346-2:2009 F
