Предохранитель Siemens 5SD7464-0
Доступен к заказу

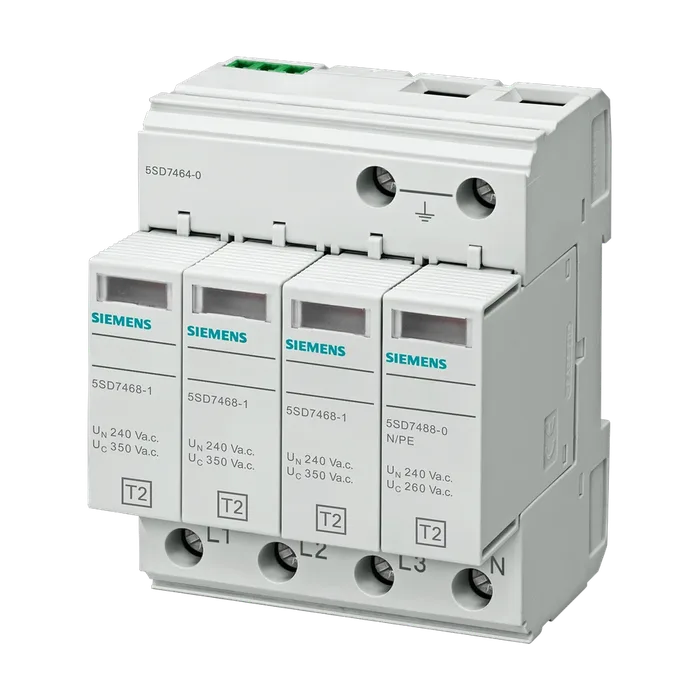

Предохранитель Siemens 5SD7464-0
Ограничитель перенапряжения, тип 2 категория требований C, 350 В UC втычные защитные модули 4-пол., схема 3+1 для систем TN-S и TT
28 691 ₽ С НДС
01
Описание
Ограничитель перенапряжения, тип 2 категория требований C, 350 В UC втычные защитные модули 4-пол., схема 3+1 для систем TN-S и TT
Общие технические данные
Торговая марка изделия SENTRON
Наименование изделия Устройство защиты от перенапряжений
Исполнение изделия Разрядник для защиты от перенапряжений
Стандарт МЭК 61643-11: 2011, EN 61643-11: 2012
Классификация УЗИП / согласно EN 61643-11
Категория испытаний I, тип 1 Нет
Категория испытаний II, тип 2 Да
Категория испытаний III, тип 3 Нет
Число портов УЗИП 1
Обозначение цепей защиты L-N, L-PE, N-PE
Тип распределительной системы TT, TN-S
Исполнение полюсов 3+N/PE
Вид креплений DIN-рейка NS 35
Материал / корпуса PA 6.6 / PBT
Степень загрязнения 2
Категория перенапряжения / согласно МЭК 61010-1 III
Класс пожаростойкости согласно UL 94 V-0
Степень защиты IP / при подключении всех клемм IP20
Ударное ускорение 25 gn
Виброускорение / при 5 Гц ... 500 Гц / длительностью не более 2,5 ч / на каждую ось 5 gn
Окружающая температура / при эксплуатации
Мин. допустимый -40 °C
Макс. допустимо окружающая температура / при хранении и 80 °C
Транспортировке
Мин. допустимый -40 °C
Макс. допустимо 80 °C
Высота 90 мм
Ширина 71,5 мм
Глубина 71,5 мм
Типоразмер ограничителя перенапряжений 4 TE
Масса нетто 390 г
Компонент изделия / дистанционный сигнальный контакт Нет
Исполнение сигнала оптический
Компонент изделия / предохранитель Нет
Длительное рабочее напряжение
При переменном токе / макс. 350 В
Между L и (PE)N / при переменном токе 350 В
Между N и PE / при переменном токе 260 В
Рабочее напряжение
При переменном токе / ном. значение 230 В
Потребляемая полная мощность / при режиме ожидания / макс. 450 mVA
Разрядный импульсный ток
При 1 фазе / при (8/20) мкс / макс. 40 кА
При (8/20) мкс 20 кА
Способность гашения тока последействия
Между N и PE 100 A (260 В)
Выдерживаемый ток короткого замыкания (SCCR) / при переменном токе / при 264 В 25 кА
Уровень защиты
Между L и N 1,6 кВ
Между L и PE 1,9 кВ
Между N и PE 1,5 кВ
Остаточное напряжение
При ном. значении отводимого импульсного тока
Между L и (PE)N / макс. 1,6 кВ
Между L и PE / макс. 1,9 кВ
Между N и PE / макс. 0,4 кВ
Между L и (PE)N / при 3 кА / макс. 1,1 кВ
Между L и PE / при 3 кА / макс. 1,2 кВ
Между N и PE / при 3 кА / макс. 0,1 кВ
Между L и (PE)N / при 5 кА / макс. 1,3 кВ
Между L и PE / при 5 кА / макс. 1,3 кВ
Между N и PE / при 5 кА / макс. 0,15 кВ
Между L и (PE)N / при 10 кА / макс. 1,5 кВ
Между L и PE / при 10 кА / макс. 1,5 кВ
Между N и PE / при 10 кА / макс. 0,25 кВ
Порог срабатывания по импульсному напряжению
Между N и PE / при 6 кВ / при (1,2/50) мкс / макс. 1,5 кВ
Время срабатывания / между L и (PE)N / макс. 25 нс
Время срабатывания / между N и PE / макс. 100 нс
Сопротивление изоляции (Riso) время отклика на временное испытательное 1 000 MΩ
Перенапряжение
При контрольном напряжении TOV (L-N) 415 В перем. тока (5 с / withstand mode) / 440 В перем. тока (120 мин / safe failure mode)
При контрольном напряжении TOV (N-PE) 1200 V (200 ms / withstand mode)
Регулируемый коэффициент чувствительности / тока расцепления 1,6
Исполнение устройства защиты / на ОПН / при T- образном соединении / макс. 125 A перем. тока (gG)
Исполнение устройства защиты / на ОПН / при соединении открытым треугольником / макс. 80 A перем. тока (gG)
Исполнение разъема питания Винтовой зажим
Исполнение резьбы / соединительного болта M5
Поперечное сечение подключаемого провода
При жестком проводе / макс. 35 мм²
При жестком проводе / мин. 1,5 мм²
Для тонкожильного кабеля / макс. 25 мм²
Для тонкожильного кабеля / мин. 1,5 мм²
Номер американского калибра проводов (AWG) / как кодируемое поперечное сечение подключаемого провода / мин. 15
Номер американского калибра проводов (AWG) / как кодируемое поперечное сечение подключаемого провода / макс. 2
Начальный пусковой крутящий момент
Мин. 4,3 Н·м
Макс. 4,7 Н·м
Длина зачистки изоляции 16 мм
Уровень защиты
Между N и L 1,4 кВ
Между PE и N или L 1,5 кВ
Справочный идентификатор / согласно МЭК 81346- FA
