Предохранитель Siemens 5SD7463-1
Доступен к заказу

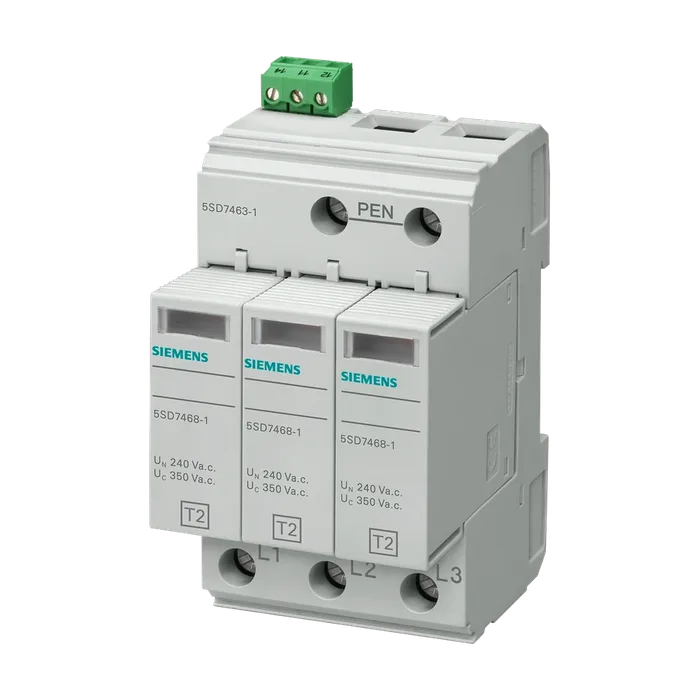

Предохранитель Siemens 5SD7463-1
Ограничитель перенапряжения, тип 2 категория требований C, 350 В UC втычные защитные модули 3-пол., схема 3+0 для TNC-систем с дистанционным индикатором
27 496 ₽ С НДС
01
Описание
Ограничитель перенапряжения, тип 2 категория требований C, 350 В UC втычные защитные модули 3-пол., схема 3+0 для TNC-систем с дистанционным индикатором
Общие технические данные
Торговая марка изделия SENTRON
Наименование изделия Устройство защиты от перенапряжений
Исполнение изделия Разрядник для защиты от перенапряжений
Стандарт МЭК 61643-11: 2011, EN 61643-11: 2012
Принадлежности 3 x 5SD7468-1
Классификация УЗИП / согласно EN 61643-11
Категория испытаний I, тип 1 Нет
Категория испытаний II, тип 2 Да
Категория испытаний III, тип 3 Нет
Число портов УЗИП 1
Обозначение цепей защиты L-PEN
Тип распределительной системы TN-C
Исполнение полюсов 3
Вид креплений DIN-рейка NS 35
Материал / корпуса PA 6.6 / PBT
Степень загрязнения 2
Категория перенапряжения / согласно МЭК 61010-1 III
Класс пожаростойкости согласно UL 94 V-0
Степень защиты IP / при подключении всех клемм IP20
Ударное ускорение 25 gn
Виброускорение / при 5 Гц ... 500 Гц / длительностью не более 2,5 ч / на каждую ось 5 gn
Окружающая температура / при эксплуатации
Мин. допустимый -40 °C
Макс. допустимо окружающая температура / при хранении и 80 °C
Транспортировке
Мин. допустимый -40 °C
Макс. допустимо 80 °C
Высота 99 мм
Ширина 53,4 мм
Глубина 71,5 мм
Типоразмер ограничителя перенапряжений 3 TE
Масса нетто 341 г
Компонент изделия / дистанционный сигнальный контакт Да
Исполнение сигнала оптический, контакт телесигнализации
Компонент изделия / предохранитель Нет
Длительное рабочее напряжение
При переменном токе / макс. 350 В
Рабочее напряжение
При переменном токе / ном. значение 230 В
Потребляемая полная мощность / при режиме ожидания / макс. 450 mVA
Разрядный импульсный ток
При 1 фазе / при (8/20) мкс / макс. 40 кА
При (8/20) мкс 20 кА
Выдерживаемый ток короткого замыкания (SCCR) / при переменном токе / при 264 В 25 кА
Уровень защиты
Макс. 1,5 кВ
Остаточное напряжение
При ном. значении отводимого импульсного тока 1,5 кВ
При 3 кА / макс. 1,1 кВ
При 5 кА / макс. 1,2 кВ
При 10 кА / макс. 1,3 кВ
Время срабатывания / макс. время отклика на временное испытательное 25 нс
Перенапряжение
При контрольном напряжении TOV 415 V AC (5 s / withestand mode)
При контрольном напряжении TOV (L-N) 440 V AC (120 min / safe failure mode)
Регулируемый коэффициент чувствительности / тока расцепления 1,6
Исполнение устройства защиты / на ОПН / при T- образном соединении / макс. 125 A перем. тока (gG)
Исполнение устройства защиты / на ОПН / при соединении открытым треугольником / макс. 80 A перем. тока (gG)
Исполнение разъема питания Винтовой зажим
Исполнение резьбы / соединительного болта M5
Поперечное сечение подключаемого провода
При жестком проводе / макс. 35 мм²
При жестком проводе / мин. 1,5 мм²
Для тонкожильного кабеля / макс. 25 мм²
Для тонкожильного кабеля / мин. 1,5 мм²
Номер американского калибра проводов (AWG) / как кодируемое поперечное сечение подключаемого провода / мин. 15
Номер американского калибра проводов (AWG) / как кодируемое поперечное сечение подключаемого провода / макс. 2
Начальный пусковой крутящий момент
Мин. 4,3 Н·м
Макс. 4,7 Н·м
Длина зачистки изоляции 16 мм
Функция коммутации / дистанционных сигнальных контактов рабочее напряжение / дистанционных сигнальных Контакт PDT
Контактов
При переменном токе / мин. 5 В
При переменном токе / макс. рабочий ток / дистанционных сигнальных контактов / 250 В
При переменном токе
Мин. 5 мА
Макс. 1 А
Способ подключения дистанционного сигнального контакта M2
Начальный пусковой крутящий момент / для дистанционных сигнальных контактов 0,25 Н·м
Поперечное сечение подключаемого провода
Для дистанционных сигнальных контактов / при жестком проводе / мин. 0,14 мм²
Для дистанционных сигнальных контактов / при жестком проводе / макс. 1,5 мм²
Для тонкожильного кабеля / для дистанционных сигнальных контактов / мин. 0,14 мм²
Для тонкожильного кабеля / для дистанционных сигнальных контактов / макс. номер американского калибра проводов (AWG) / как кодируемое поперечное сечение подключаемого провода / для дистанционных сигнальных контактов 1,5 мм²
Мин. 28
Макс. 16
Длина зачистки изоляции / провода / для дистанционных сигнальных контактов 7 мм
Уровень защиты 1,4 кВ
Справочный идентификатор / согласно МЭК 81346- FA
