Предохранитель Siemens 5SD7414-3
Доступен к заказу

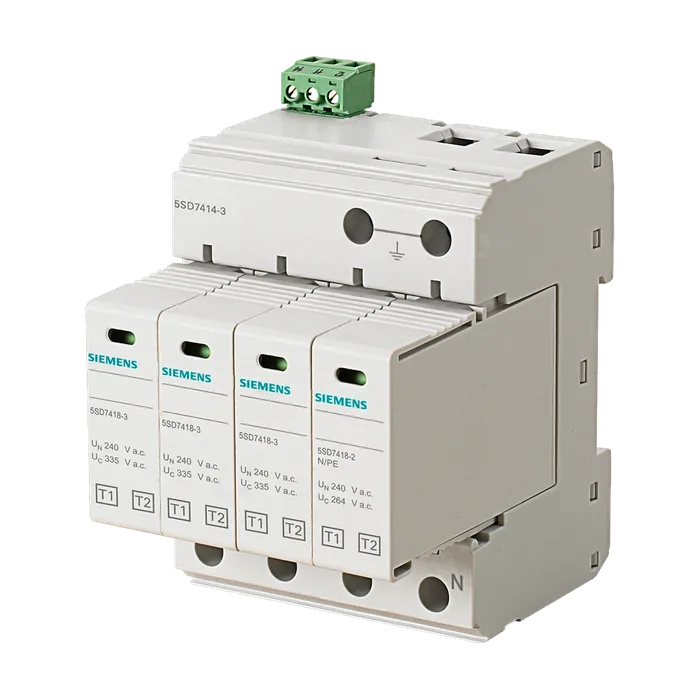

Предохранитель Siemens 5SD7414-3
Молниезащитный разрядник T1/T2, UN 240/400 В, UC 335/264 В AC, втычные защитные модули, схема 3+1 (TN-S, TT), ширина 72 мм с дистанционной сигнализацией
54 113,52 ₽ С НДС
01
Описание
Молниезащитный разрядник T1/T2, UN 240/400 В, UC 335/264 В AC, втычные защитные модули, схема 3+1 (TN-S, TT), ширина 72 мм с дистанционной сигнализацией
Общие технические данные
Торговая марка изделия SENTRON
Наименование изделия Устройство защиты от перенапряжений
Исполнение изделия Комбинированный отвод
Стандарт МЭК 61643-11: 2011, EN 61643-11: 2012
Классификация УЗИП / согласно EN 61643-11
Категория испытаний I, тип 1 Да
Категория испытаний II, тип 2 Да
Категория испытаний III, тип 3 Нет
Число портов УЗИП 1
Обозначение цепей защиты L-N, L-PE, N-PE
Тип распределительной системы TT, TN-S
Исполнение полюсов 3+N/PE
Вид креплений DIN-рейка NS 35
Материал / корпуса PA 6.6 / PBT
Степень загрязнения 2
Категория перенапряжения / согласно МЭК 61010-1 III
Класс пожаростойкости согласно UL 94 V0
Степень защиты IP / при подключении всех клемм IP20
Ударное ускорение 30 gn
Виброускорение / при 5 Гц ... 500 Гц / длительностью не более 2,5 ч / на каждую ось 7,5 gn
Окружающая температура / при эксплуатации
Мин. допустимый -40 °C
Макс. допустимо окружающая температура / при хранении и 80 °C
Транспортировке
Мин. допустимый -40 °C
Макс. допустимо 80 °C
Высота 98,7 мм
Ширина 71,2 мм
Глубина 77,5 мм
Типоразмер ограничителя перенапряжений 4 TE
Масса нетто 641 г
Компонент изделия / дистанционный сигнальный контакт Да
Исполнение сигнала оптический, контакт телесигнализации
Компонент изделия / предохранитель Нет
Длительное рабочее напряжение
При переменном токе / макс. 335 В
Между L и (PE)N / при переменном токе 335 В
Между N и PE / при переменном токе 264 В
Рабочее напряжение
При переменном токе / ном. значение 230 В
Потребляемая полная мощность / при режиме ожидания / макс. 810 mVA
Разрядный импульсный ток
Между L и (PE)N / при (8/20) мкс 12,5 кА
Между L и PE / при (8/20) мкс 12,5 кА
Между N и PE / при (8/20) мкс 50 кА
Между L и N / при (8/20) мкс 50 кА
Между L и PE / при (8/20) мкс 50 кА
Между N и PE / при (8/20) мкс 50 кА
Разрядный импульсный ток, суммарный / при (8/20) мкс 50 кА
Заряд молнии
Между L и PE / при (10/350) мкс 6,25 A·s
Между L и N / при (10/350) мкс 6,25 A·s
Между N и PE / при (10/350) мкс 25 A·s
Пиковое значение тока молнии
Между L и N / при (10/350) мкс 12,5 кА
Между L и PE / при (10/350) мкс 12,5 кА
Между N и PE / при (10/350) мкс 50 кА
Удельная энергия молнии
Между L и N / при (10/350) мкс 39
Между L и PE / при (10/350) мкс 39
Между N и PE / при (10/350) мкс 625
Суммарный ток грозового импульса / при (10/350) мкс 50 кА
Способность гашения тока последействия
Между N и PE 100 A (264 В перем. тока)
Выдерживаемый ток короткого замыкания (SCCR) / при переменном токе / при 264 В 25 кА
Уровень защиты
Между L и N 1,2 кВ
Между L и PE 2 кВ
Между N и PE 1,7 кВ
Остаточное напряжение
При ном. значении отводимого импульсного тока
Между L и (PE)N / макс. 1,2 кВ
Между L и PE / макс. 2 кВ
Между N и PE / макс. 0,6 кВ
Между L и (PE)N / при 3 кА / макс. 0,9 кВ
Между L и PE / при 3 кА / макс. 1,1 кВ
Между N и PE / при 3 кА / макс. 0,4 кВ
Между L и (PE)N / при 5 кА / макс. 1 кВ
Между L и PE / при 5 кА / макс. 1,2 кВ
Между N и PE / при 5 кА / макс. 0,5 кВ
Между L и (PE)N / при 10 кА / макс. 1,1 кВ
Между L и PE / при 10 кА / макс. 1,5 кВ
Между N и PE / при 10 кА / макс. 0,5 кВ
Порог срабатывания по импульсному напряжению
Между N и PE / при 6 кВ / при (1,2/50) мкс / макс. 1,7 кВ
Время срабатывания / между L и (PE)N / макс. 25 нс
Время срабатывания / между N и PE / макс. время отклика на временное испытательное 100 нс
Перенапряжение
При контрольном напряжении TOV (L-N) 415 В перем. тока (5 с / withstand mode)
При контрольном напряжении TOV (N-PE) 1200 V (200 ms / withstand mode)
Регулируемый коэффициент чувствительности / тока расцепления 1,6
Исполнение устройства защиты / на ОПН / при T- образном соединении / макс. 160 A перем. тока (gG)
Исполнение устройства защиты / на ОПН / при соединении открытым треугольником / макс. 80 A перем. тока (gG)
Исполнение разъема питания Винтовой зажим
Исполнение резьбы / соединительного болта поперечное сечение подключаемого провода M5
При жестком проводе / макс. 35 мм²
При жестком проводе / мин. 1,5 мм²
Для тонкожильного кабеля / макс. 25 мм²
Для тонкожильного кабеля / мин. 1,5 мм²
Номер американского калибра проводов (AWG) / как кодируемое поперечное сечение подключаемого провода / мин. 15
Номер американского калибра проводов (AWG) / как кодируемое поперечное сечение подключаемого провода / макс. 2
Начальный пусковой крутящий момент
Мин. 4,3 Н·м
Макс. 4,7 Н·м
Длина зачистки изоляции 16 мм
Функция коммутации / дистанционных сигнальных контактов рабочее напряжение / дистанционных сигнальных Контакт PDT
Контактов
При переменном токе / мин. 5 В
При переменном токе / макс. рабочий ток / дистанционных сигнальных контактов / 250 В
При переменном токе
Мин. 5 мА
Макс. 1,5 А
Способ подключения дистанционного сигнального контакта M2
Начальный пусковой крутящий момент / для дистанционных сигнальных контактов 0,25 Н·м
Поперечное сечение подключаемого провода
Для дистанционных сигнальных контактов / при жестком проводе / мин. 0,14 мм²
Для дистанционных сигнальных контактов / при жестком проводе / макс. 1,5 мм²
Для тонкожильного кабеля / для дистанционных сигнальных контактов / мин. 0,14 мм²
Для тонкожильного кабеля / для дистанционных сигнальных контактов / макс. номер американского калибра проводов (AWG) / как кодируемое поперечное сечение подключаемого 1,5 мм²
Провода / для дистанционных сигнальных контактов
Мин. 28
Макс. 16
Длина зачистки изоляции / провода / для дистанционных сигнальных контактов 7 мм
Уровень защиты
Между N и L 1,2 кВ
Между PE и N или L 1,7 кВ
Справочный идентификатор / согласно МЭК 81346- FA
