Предохранитель Siemens 5SD7413-2
Доступен к заказу

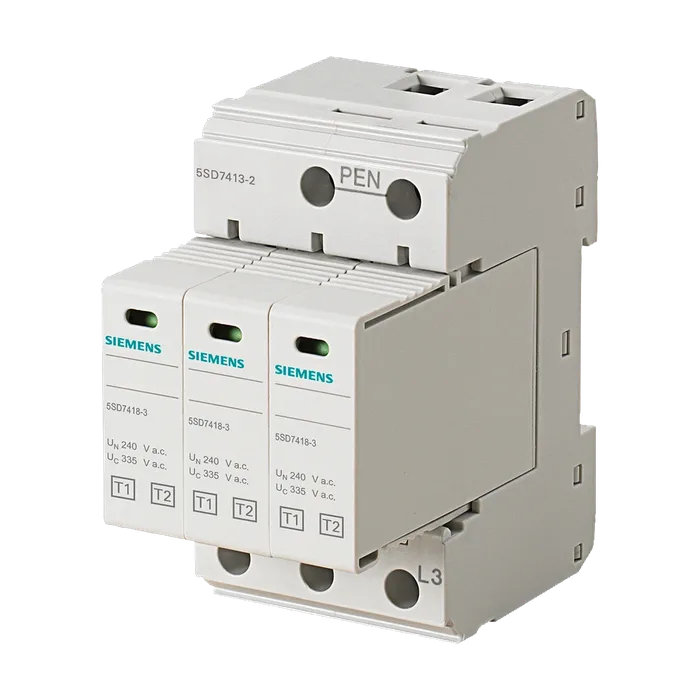

Предохранитель Siemens 5SD7413-2
Молниезащитный разрядник T1/T2, UN 240/400 В, UC 335 В AC втычные защитные модули, схема 3+0 (TN-C), ширина 54 мм
32 259,96 ₽ С НДС
01
Описание
Молниезащитный разрядник T1/T2, UN 240/400 В, UC 335 В AC втычные защитные модули, схема 3+0 (TN-C), ширина 54 мм
Общие технические данные
Торговая марка изделия SENTRON
Наименование изделия Устройство защиты от перенапряжений
Исполнение изделия Комбинированный отвод
Стандарт МЭК 61643-11: 2011, EN 61643-11: 2012
Принадлежности 3 x 5SD7418-3
Классификация УЗИП / согласно EN 61643-11
Категория испытаний I, тип 1 Да
Категория испытаний II, тип 2 Да
Категория испытаний III, тип 3 Нет
Число портов УЗИП 1
Обозначение цепей защиты L-PEN
Тип распределительной системы TN-C
Исполнение полюсов 3
Вид креплений DIN-рейка NS 35
Материал / корпуса PA 6.6 / PBT
Степень загрязнения 2
Категория перенапряжения / согласно МЭК 61010-1 III
Класс пожаростойкости согласно UL 94 V0
Степень защиты IP / при подключении всех клемм IP20
Ударное ускорение 30 gn
Виброускорение / при 5 Гц ... 500 Гц / длительностью не более 2,5 ч / на каждую ось 7,5 gn
Окружающая температура / при эксплуатации
Мин. допустимый -40 °C
Макс. допустимо окружающая температура / при хранении и 80 °C
Транспортировке
Мин. допустимый -40 °C
Макс. допустимо 80 °C
Высота 89,9 мм
Ширина 53,4 мм
Глубина 77,5 мм
Типоразмер ограничителя перенапряжений 3 TE
Масса нетто 518 г
Компонент изделия / дистанционный сигнальный контакт Нет
Исполнение сигнала оптический
Компонент изделия / предохранитель Нет
Длительное рабочее напряжение
При переменном токе / макс. 335 В
Рабочее напряжение
При переменном токе / ном. значение 230 В
Потребляемая полная мощность / при режиме ожидания / макс. 810 mVA
Разрядный импульсный ток
При 1 фазе / при (8/20) мкс / макс. 50 кА
При (8/20) мкс 12,5 кА
Между L и (PE)N / при (8/20) мкс 12,5 кА
Между L и N / при (8/20) мкс 50 кА
Разрядный импульсный ток, суммарный / при (8/20) мкс 150 кА
Пиковое значение тока молнии / при (10/350) мкс 12,5 кА
Заряд молнии
При (10/350) мкс 6,25 A·s
Удельная энергия молнии
При (10/350) мкс 39
Суммарный ток грозового импульса / при (10/350) мкс 37,5 кА
Выдерживаемый ток короткого замыкания (SCCR) / при переменном токе / при 264 В 25 кА
Уровень защиты
Макс. 1,2 кВ
Остаточное напряжение
При ном. значении отводимого импульсного тока 1,2 кВ
При 3 кА / макс. 0,9 кВ
При 5 кА / макс. 1 кВ
При 10 кА / макс. 1,1 кВ
Время срабатывания / макс. время отклика на временное испытательное 25 нс
Перенапряжение
При контрольном напряжении TOV 415 V AC (5 s / withestand mode)
Регулируемый коэффициент чувствительности / тока расцепления 1,6
Исполнение устройства защиты / на ОПН / при T- образном соединении / макс. 160 A перем. тока (gG)
Исполнение устройства защиты / на ОПН / при соединении открытым треугольником / макс. 80 A перем. тока (gG)
Исполнение разъема питания Винтовой зажим
Исполнение резьбы / соединительного болта M5
Поперечное сечение подключаемого провода
При жестком проводе / макс. 35 мм²
При жестком проводе / мин. 1,5 мм²
Для тонкожильного кабеля / макс. 25 мм²
Для тонкожильного кабеля / мин. 1,5 мм²
Номер американского калибра проводов (AWG) / как кодируемое поперечное сечение подключаемого провода / мин. 15
Номер американского калибра проводов (AWG) / как кодируемое поперечное сечение подключаемого провода / макс. 2
Начальный пусковой крутящий момент
Мин. 4,3 Н·м
Макс. 4,7 Н·м
Длина зачистки изоляции 16 мм
Уровень защиты 1,2 кВ
Уровень защиты
Между N и L 1,6 кВ
Справочный идентификатор / согласно МЭК 81346- FA
