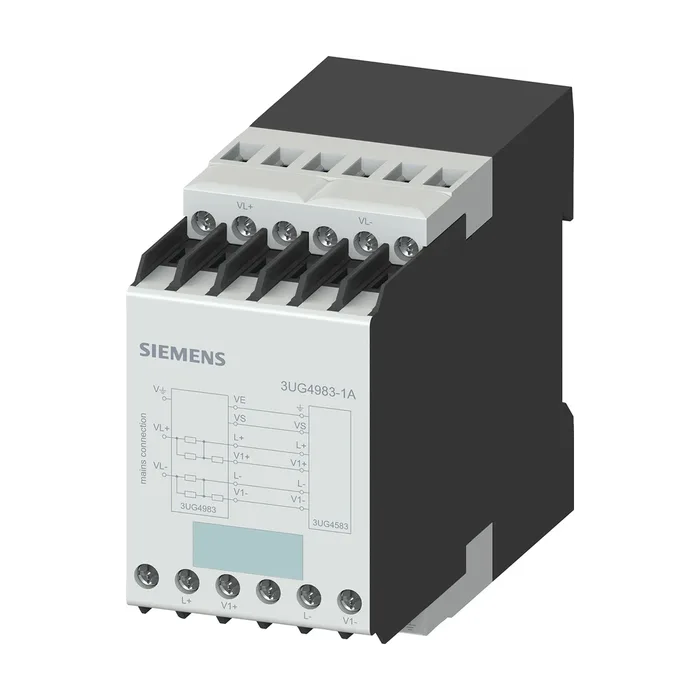

Добавочный модуль для реле контроля изоляции 3UG4583 для расширения диапазона сетевого напряжения до 690 В AC и 1000 В DC винтовой зажим
По запросу
Код товара: 3UG49831A
Доступен к заказу
01
Описание
Добавочный модуль для реле контроля изоляции 3UG4583 для расширения диапазона сетевого напряжения до 690 В AC и 1000 В DC винтовой зажим
Торговая марка изделияSIRIUS
Наименование изделияДобавочный модуль
Функция изделияПредвключенный модуль
Тип напряжения
Для контроляAC/DC
Рабочего напряжения для приведения в действиеAC/DC
Оперативного напряжения питанияAC/DC
Выдерживаемое импульсное напряжение расчетное значение8 000 В
Степень защиты IPIP20
Справочный идентификатор согласно МЭК 81346- 2:2009K
Директива RoHS (дата)05/01/2012
Измеряемая частота сети15 ... 400 Гц
Измеряемое напряжение при переменном токе0 ... 690 В
Число размыкающих контактов для вспомогательных контактов0
Число размыкающих контактов с задержкой срабатывания0
Число замыкающих контактов для вспомогательных контактов0
Число замыкающих контактов с задержкой срабатывания0
Число переключающих контактов
С задержкой срабатывания0
Рабочая частота расчетное значение15 ... 400 Гц
Компонент изделия съемная клемма для цепи вспомогательного и оперативного токаНет
Исполнение разъема питаниявинтовой зажим
Вид подключаемых сечений проводов
Однопроводной2x (0,75 ... 2,5 мм²)
Тонкожильный с заделкой концов кабеля2x (0,75 ... 2,5 мм²)
Поперечное сечение подключаемого провода
Однопроводной0,75 ... 2,5 мм²
Тонкожильный с заделкой концов кабеля номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого0,75 ... 2,5 мм²
Провода
Однопроводной20 ... 12
Многопроводной18 ... 14
Начальный пусковой крутящий момент при винтовом зажиме0,6 ... 0,8 Н·м
Монтажное положениелюбой
Вид крепленийзащелкивающееся крепление на монтажной шине 35 мм
Высота78 мм
Ширина45 мм
Глубина100 мм
Необходимое расстояние
При последовательном монтаже
Вперед0 мм
Назад0 мм
Вверх0 мм
Вниз0 мм
Вбок0 мм
До заземленных компонентов
Вперед0 мм
Назад0 мм
Вверх0 мм
Вбок0 мм
Вниз0 мм
До компонентов, находящихся под напряжением
Вперед0 мм
Назад0 мм
Вверх0 мм
Вниз0 мм
Вбок0 мм
Окружающая температура при эксплуатации-25 ... +60 °C
Sni VL- aL- L-
Артикул3UG4983-1A
Каталог IDCC-IC10
Код группыR711
КомментарийПродукт недоступен для заказа.
Товарный код85043121
Вес Нетто (Кг)0,208 Кг
Вид продуктовНе доступный
ПроизводительSiemens
Ценовая Группа41H
Группа Продукта5885
Размер упаковки80,00 x 106,00 x 52,00
Единицы Измерения1 шт.
Описание ПродуктаДобавочный модуль для реле контроля изоляции 3UG4583 для расширения диапазона сетевого напряжения до 690 В AC и 1000 В DC винтовой зажим
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3UG4983-1A
PLM-Дата вступления в силуПродукт снят с поддержки с: 01.10.2024
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM500: Продукт больше не производится или прекращена его поддержка (Сервис)
