Реле контроля изоляции для незаземленных (ИТ-) сетей до 400 В AC, 50–60 Гц Диапазон измерения 1–100 кОм Напряжение питания 24–240 В AC/DC 22,5 мм, 1 переключающий контакт Винтовой зажим
По запросу
Код товара: 3UG45811AW30
Доступен к заказу
01
Описание

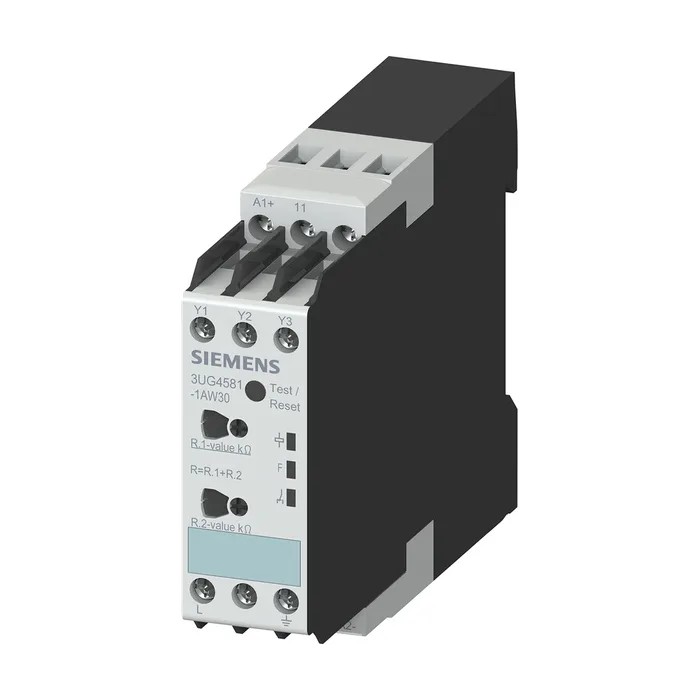

Реле контроля изоляции для незаземленных (ИТ-) сетей до 400 В AC, 50–60 Гц Диапазон измерения 1–100 кОм Напряжение питания 24–240 В AC/DC 22,5 мм, 1 переключающий контакт Винтовой зажим
Торговая марка изделияSIRIUS
Наименование изделияАналоговое, регулируемое реле контроля изоляции
Наименование типа изделия3UG4
Функция изделияПрибор для контроля сопротивления изоляции
Тип напряжения
Для контроляПеременный ток
Рабочего напряжения для приведения в действиеAC/DC
Оперативного напряжения питанияAC/DC
Выдерживаемое импульсное напряжение расчетное значение6 000 В
Степень защиты IPIP20
Тепловой ток контактного коммутационного элемента макс.4 А
Справочный идентификатор согласно МЭК 81346- 2:2009K
Директива RoHS (дата)05/01/2012
Функция изделия
Сохранение ошибокДа
Токе
При 50 Гц расчетное значение24 ... 240 В
При 60 Гц расчетное значение24 ... 240 В
Оперативное напряжение питания при постоянном токе расчетное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при24 ... 240 В
Постоянном токе
Исходное значение0,85
Конечное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при1,1
Переменном токе при 50 Гц
Исходное значение0,85
Конечное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при1,1
Переменном токе при 60 Гц
Исходное значение0,85
Конечное значение1,1
Измеряемая частота сети50 ... 60 Гц
Измеряемое напряжение при переменном токе0 ... 400 В
Число размыкающих контактов для вспомогательных контактов0
Число размыкающих контактов с задержкой срабатывания0
Число замыкающих контактов для вспомогательных контактов0
Число замыкающих контактов с задержкой срабатывания0
Число переключающих контактов
С задержкой срабатывания1
Рабочая частота расчетное значение50 ... 60 Гц
Компонент изделия съемная клемма для цепи вспомогательного и оперативного токаНет
Исполнение разъема питаниявинтовой зажим
Вид подключаемых сечений проводов
Однопроводной2x (0,75 ... 2,5 мм²)
Тонкожильный с заделкой концов кабеля2x (0,75 ... 2,5 мм²)
Поперечное сечение подключаемого провода
Однопроводной0,75 ... 2,5 мм²
Тонкожильный с заделкой концов кабеля номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого0,75 ... 2,5 мм²
Провода
Однопроводной20 ... 12
Многопроводной18 ... 14
Начальный пусковой крутящий момент при винтовом зажиме0,6 ... 0,8 Н·м
Монтажное положениелюбой
Вид крепленийзащелкивающееся крепление на монтажной шине 35 мм
Высота78 мм
Ширина22,5 мм
Глубина100 мм
Необходимое расстояние
При последовательном монтаже
Вперед0 мм
Назад0 мм
Вверх0 мм
Вниз0 мм
Вбок0 мм
До заземленных компонентов
Вперед0 мм
Назад0 мм
Вверх0 мм
Вбок0 мм
Вниз0 мм
До компонентов, находящихся под напряжением
Вперед0 мм
Назад0 мм
Вверх0 мм
Вниз0 мм
Вбок0 мм
Окружающая температура при эксплуатации-25 ... +60 °C
