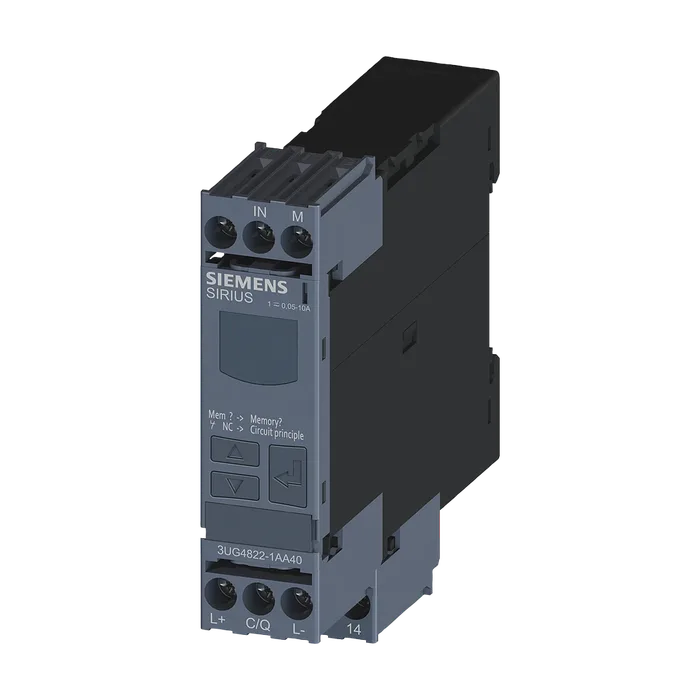

Цифровое реле контроля Контроль тока, 22,5 мм для IO-Link 0,05–10,0 A AC/DC Повышенный и пониженный ток Коэффициент масштабирования преобразователя Гистерезис 0,01–5,0 A Время задержки пуска Время задержки срабатывания 1 переключающий контакт, винтовой зажим
13 995 ₽С НДС
Код товара: 3UG48221AA40
Доступен к заказу
01
Описание
Цифровое реле контроля Контроль тока, 22,5 мм для IO-Link 0,05–10,0 A AC/DC Повышенный и пониженный ток Коэффициент масштабирования преобразователя Гистерезис 0,01–5,0 A Время задержки пуска Время задержки срабатывания 1 переключающий контакт, винтовой зажим
Торговая марка изделияSIRIUS
Наименование изделияЦифровое регулируемое реле контроля тока
Наименование типа изделия3UG4
Функция изделияреле контроля тока
Исполнение дисплея напряжение развязки для категорииLCD
Перенапряжения III согласно МЭК 60664
При степени загрязнения 2 расчетное значение690 В
Степень загрязнения2
Выдерживаемое импульсное напряжение расчетное значение макс. допустимое напряжение для безопасного6 кВ
Разъединения
Между цепями оперативного и вспомогательного тока690 В
Степень защиты IPIP20
Ударопрочность согласно МЭК 60068-2-27полуволна синусоиды 15г / 11 мсек
Вибропрочность согласно МЭК 60068-2-61 … 6 Гц: 15 мм, 6 … 500 Гц: 2 г
Механический срок службы (коммутационных циклов) типичный10 000 001
Коммутационная износостойкость при AC-15 при 230 В типичный100 000
Тепловой ток контактного коммутационного элемента макс.5 А
Справочный идентификатор согласно МЭК 81346- 2:2009K
Относительная воспроизводимость1 %
Директива RoHS (дата)05/01/2012
Функция изделия
Обнаружение макс. тока, 1 фазаДа
Обнаружение макс. тока, 3 фазыНет
Обнаружение мин. тока 1, фазаДа
Обнаружение мин. тока 3, фазаНет
Обнаружение макс. постоянного токаДа
Обнаружение мин. постоянного токаДа
Определение диапазона постоянного токаДа
Определение диапазона напряжения, 1 фазаНет
Определение диапазона напряжения, 3 фазаНет
Принцип рабочего/ замкнутого тока, регулируемыйДа
Внешний сбросДа
Автоматический сбросДа
Тип напряжения напряжения питанияпост. ток
Напряжение питания 1 при постоянном токе18 ... 30 В
Напряжение питания 1 при постоянном токе расчетное значение24 В
Вид тока для контроляAC/DC
Измеряемый ток0,05 ... 10 А
Измеряемая частота сети500 ... 40 Гц
Регулируемый порог срабатывания по току
Регулируемое время задержки срабатывания
При пуске0 ... 999,9 s
При превышении/ недостижении предельного значения0 ... 999,9 s
Регулируемый гистерезис переключения для измеряемого значения тока5 ... 10 мА
Точность цифрового индикатора+/-1 Digit
Относительная погрешность измерения под воздействием температуры5 %
Внутреннее сопротивление измерительного контура5 mΩ
Относительная точность измерений5 %
Протокол поддерживается протокол IO-LinkДа
Скорость передачи IO-LinkCOM2 (38,4 kBaud)
Время сквозного цикла между ведущим устройством и устройством IO-Link мин.10 мс
Тип источника питания по шлюзу IO-Link MasterДа
Объем данных
Адресной области входов при циклической передаче всего4 byte
Адресной области выходов при циклической передаче всего2 byte
Число размыкающих контактов с задержкой срабатывания0
Число замыкающих контактов с задержкой срабатывания0
Число переключающих контактов с задержкой срабатывания1
Частота коммутации с контактором 3RT2 макс.5 000 1/h
Число полюсов для главной цепи1
Рабочее напряжение расчетное значение допустимый ток длительной нагрузки выходного24 ... 24 В
Реле при AC-15
При 250 В при 50/60 Гц3 А
При 400 В при 50/60 Гц допустимый ток длительной нагрузки выходного3 А
Реле при DC-13
При 24 В1 А
При 125 В0,2 А
При 250 В0,1 А
Допустимый ток длительной нагрузки полупроводникового выхода в режиме SIO200 мА
Рабочий ток при 17 В мин.0,01 А
Ток длительной нагрузки плавкой вставки предохранителя DIAZED выходного реле4 А
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-42 кВ
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-52 кВ
Вследствие линейного перенапряжения согласно МЭК 61000-4-51 кВ
Наведение полевых помех согласно МЭК 61000-4-310 В/m
Тонкожильный с заделкой концов кабеля1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,5 мм²)
Для проводов американского калибра (AWG) однопроводной2x (20 ... 14)
Для проводов американского калибра (AWG) многопроводной2x (20 ... 14)
Поперечное сечение подключаемого провода
Однопроводной0,5 ... 4 мм²
Тонкожильный с заделкой концов кабеля номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого0,5 ... 2,5 мм²
Провода
Однопроводной20 ... 14
Многопроводной20 ... 14
Начальный пусковой крутящий момент при винтовом зажиме0,8 ... 1,2 Н·м
Монтажное положениелюбой
Вид крепленийкрепление с защелкой
Высота92 мм
Ширина22,5 мм
Глубина91 мм
Необходимое расстояние
При последовательном монтаже
Вперед0 мм
Назад0 мм
Вверх0 мм
Вниз0 мм
Вбок0 мм
До заземленных компонентов
Вперед0 мм
Назад0 мм
Вверх0 мм
Вбок0 мм
Вниз0 мм
До компонентов, находящихся под напряжением
Вперед0 мм
Назад0 мм
Вверх0 мм
Вниз0 мм
Вбок0 мм
Высота над уровнем моря при высоте над уровнем моря макс.2 000 м
Окружающая температура
При эксплуатации-25 ... +60 °C
При хранении-40 ... +85 °C
При транспортировке-40 ... +85 °C
Артикул3UG4822-1AA40
Каталог IDCC-IC10
Код группыR711
Товарный код85364900
Вес Нетто (Кг)0,147 Кг
Вид продуктовКонтроль тока
ПроизводительSiemens
Ценовая Группа41H
Группа Продукта5885
Размер упаковки37,00 x 100,00 x 111,00
Единицы Измерения1 шт.
Описание ПродуктаЦифровое реле контроля Контроль тока, 22,5 мм для IO-Link 0,05–10,0 A AC/DC Повышенный и пониженный ток Коэффициент масштабирования преобразователя Гистерезис 0,01–5,0 A Время задержки пуска Время задержки срабатывания 1 переключающий контакт, винтовой зажим
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3UG4822-1AA40
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
