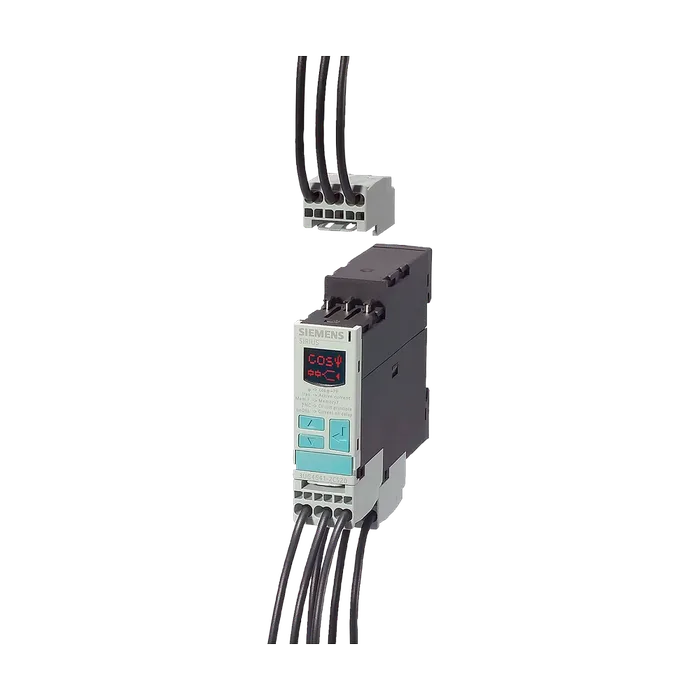

Цифровое реле контроля cos-phi и контроль тока 90–690 В AC Превышение и недостижение самообеспечение AC, 50–60 Гц Задержка импульсных помех 0,1–20 с Гистерезис при (I) 0,1–2 A 2 переключающих контакта контроль рампы торможения (с датчиком или без него) Пружинные клеммы
15 529 ₽С НДС
Код товара: 3UG46412CS20
Доступен к заказу
01
Описание
Цифровое реле контроля cos-phi и контроль тока 90–690 В AC Превышение и недостижение самообеспечение AC, 50–60 Гц Задержка импульсных помех 0,1–20 с Гистерезис при (I) 0,1–2 A 2 переключающих контакта контроль рампы торможения (с датчиком или без него) Пружинные клеммы
Торговая марка изделияSIRIUS
Наименование изделияЦифровое регулируемое реле контроля косинуса фи
Наименование типа изделия3UG4
Функция изделияреле контроля эффективной мощности
Исполнение дисплея напряжение развязки для категорииLCD
Ударопрочность согласно МЭК 60068-2-27полуволна синусоиды 15г / 11 мсек
Вибропрочность согласно МЭК 60068-2-61 … 6 Гц: 15 мм, 6 … 500 Гц: 2 г
Механический срок службы (коммутационных циклов) типичный10 000 000
Коммутационная износостойкость при AC-15 при 230 В типичный100 000
Тепловой ток контактного коммутационного элемента макс.5 А
Справочный идентификатор согласно МЭК 81346- 2:2009K
Относительная воспроизводимость1 %
Директива RoHS (дата)05/01/2012
Функция изделия
Обнаружение макс. тока, 1 фазаДа
Обнаружение мин. тока 1, фазаДа
Принцип рабочего/ замкнутого тока, регулируемыйДа
Внешний сбросДа
Тип напряжения оперативного напряжения питания оперативное напряжение питания при переменномПеременный ток
Токе
При 50 Гц расчетное значение90 ... 690 В
При 60 Гц расчетное значение90 ... 690 В
Частота напряжения питания для цепи вспомогательного и оперативного тока расчетное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 50 Гц50 ... 60 Гц
Исходное значение1
Конечное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при1
Переменном токе при 60 Гц
Исходное значение1
Конечное значение1
Частота напряжения питания расчетное значение60 ... 50 Гц
Вид тока для контроляПеременный ток
Измеряемый ток0,2 ... 10 А
Регулируемый порог срабатывания по току
Регулируемое время задержки срабатывания
При пуске0 ... 99 s
При превышении/ недостижении предельного значения0,1 ... 20 s
Регулируемый гистерезис переключения для измеряемого значения тока100 ... 2 000 мА
Время автономной работы при отказе сети мин.10 мс
Точность цифрового индикатора+/-1 Digit
Относительная точность измерений10 %
Оперативное напряжение питания расчетное значение690 ... 90
Число размыкающих контактов с задержкой срабатывания0
Число замыкающих контактов с задержкой срабатывания0
Число переключающих контактов с задержкой срабатывания2
Частота коммутации с контактором 3RT2 макс.5 000 1/h
Число полюсов для главной цепи2
Рабочее напряжение расчетное значение допустимый ток длительной нагрузки выходного90 ... 690 В
Реле при AC-15
При 250 В при 50/60 Гц3 А
При 400 В при 50/60 Гц допустимый ток длительной нагрузки выходного3 А
Реле при DC-13
При 24 В1 А
При 125 В0,2 А
При 250 В0,1 А
Рабочий ток при 17 В мин.5 мА
Ток длительной нагрузки плавкой вставки предохранителя DIAZED выходного реле4 А
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-42 кВ
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-52 кВ
Вследствие линейного перенапряжения согласно МЭК 61000-4-51 кВ
Наведение полевых помех согласно МЭК 61000-4-310 В/m
Компонент изделия съемная клемма для цепи вспомогательного и оперативного токаДа
Исполнение разъема питанияпружинный зажим
Вид подключаемых сечений проводов
Однопроводной2x (0,25 ... 1,5 мм²)
Тонкожильный с заделкой концов кабеля2x (0,25 ... 1,5 мм²)
Тонкожильный без заделки концов кабеля2x (0,25 ... 1,5 мм²)
Для проводов американского калибра (AWG) однопроводной2x (24 ... 16)
Для проводов американского калибра (AWG) многопроводной2x (24 ... 16)
Поперечное сечение подключаемого провода
Однопроводной0,25 ... 1,5 мм²
Тонкожильный с заделкой концов кабеля0,25 ... 1,5 мм²
Тонкожильный без заделки концов кабеля номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого0,25 ... 1,5 мм²
Провода
Однопроводной24 ... 16
Многопроводной24 ... 16
Монтажное положениелюбой
Вид крепленийкрепление с защелкой
Высота103 мм
Ширина22,5 мм
Глубина91 мм
Необходимое расстояние
При последовательном монтаже
Вперед0 мм
Назад0 мм
Вверх0 мм
Вниз0 мм
Вбок0 мм
До заземленных компонентов
Вперед0 мм
Назад0 мм
Вверх0 мм
Вбок0 мм
Вниз0 мм
До компонентов, находящихся под напряжением
Вперед0 мм
Назад0 мм
Вверх0 мм
Вниз0 мм
Вбок0 мм
Высота над уровнем моря при высоте над уровнем моря макс.2 000 м
Окружающая температура
При эксплуатации-25 ... +60 °C
При хранении-40 ... +85 °C
При транспортировке-40 ... +85 °C
Артикул3UG4641-2CS20
Каталог IDCC-IC10
Код группыR711
Товарный код85364900
Вес Нетто (Кг)0,153 Кг
Вид продуктовКонтроль косинуса фи (контроль нагрузки двигателя)
ПроизводительSiemens
Ценовая Группа41H
Группа Продукта5885
Размер упаковки29,00 x 99,00 x 107,00
Единицы Измерения1 шт.
Описание ПродуктаРЕЛЕ КОНТРОЛЯ ПРЕВЫШЕНИЯ ИЛИ ПОНИЖЕНИЯ COS-PHI И АКТИВНОГО ТОКА (ЦИФРОВОЕ ПАРАМЕТРИРОВАНИЕ), НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ ЦЕПИ УПРАВЛЕНИЯ ОТ 90 ДО 690 В AC 50 ДО 60 ГЦ (ВНУТРЕННЕЕ ПИТАНИЯ ЦЕПИ ИЗМЕРЕНИЯ), ЗАДЕРЖКА ОТКЛЮЧЕНИЯ 0.1 ДО 20 С., ГИСТЕРЕЗИС AT (IRES) 0.1 ДО 2A, 2 ПЕРЕКИДНЫХ КОНТАКТА, АВТО- ИЛИ РУЧНОЙ СБРОС, ПРУЖИННЫЕ КЛЕММЫ
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3UG4641-2CS20
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
