Компонент изделия съемная клемма для цепи вспомогательного и оперативного токаДа
Исполнение разъема питанияпружинный зажим
Вид подключаемых сечений проводов
Однопроводной2x (0,25 ... 1,5 мм²)
Тонкожильный с заделкой концов кабеля2x (0,25 ... 1,5 мм²)
Тонкожильный без заделки концов кабеля2x (0,25 ... 1,5 мм²)
Для проводов американского калибра (AWG) однопроводной2x (24 ... 16)
Для проводов американского калибра (AWG) многопроводной2x (24 ... 16)
Поперечное сечение подключаемого провода
Однопроводной0,25 ... 1,5 мм²
Тонкожильный с заделкой концов кабеля0,25 ... 1,5 мм²
Тонкожильный без заделки концов кабеля номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого0,25 ... 1,5 мм²
Провода
Однопроводной24 ... 16
Многопроводной24 ... 16
Монтажное положениелюбой
Вид крепленийкрепление с защелкой
Высота94 мм
Ширина22,5 мм
Глубина91 мм
Необходимое расстояние
При последовательном монтаже
Вперед0 мм
Назад0 мм
Вверх0 мм
Вниз0 мм
Вбок0 мм
До заземленных компонентов
Вперед0 мм
Назад0 мм
Вверх0 мм
Вбок0 мм
Вниз0 мм
До компонентов, находящихся под напряжением
Вперед0 мм
Назад0 мм
Вверх0 мм
Вниз0 мм
Вбок0 мм
Высота над уровнем моря при высоте над уровнем моря макс.2 000 м
Окружающая температура
При эксплуатации-25 ... +60 °C
При хранении-40 ... +85 °C
При транспортировке-40 ... +85 °C
Артикул3UG4614-2BR20
Каталог IDCC-IC10
Код группыR711
Товарный код85364900
Вес Нетто (Кг)0,143 Кг
Вид продуктовКонтроль обрыва линейного провода и порядка чередования фаз
ПроизводительSiemens
Ценовая Группа41H
Группа Продукта5885
Размер упаковки29,00 x 99,00 x 107,00
Единицы Измерения1 шт.

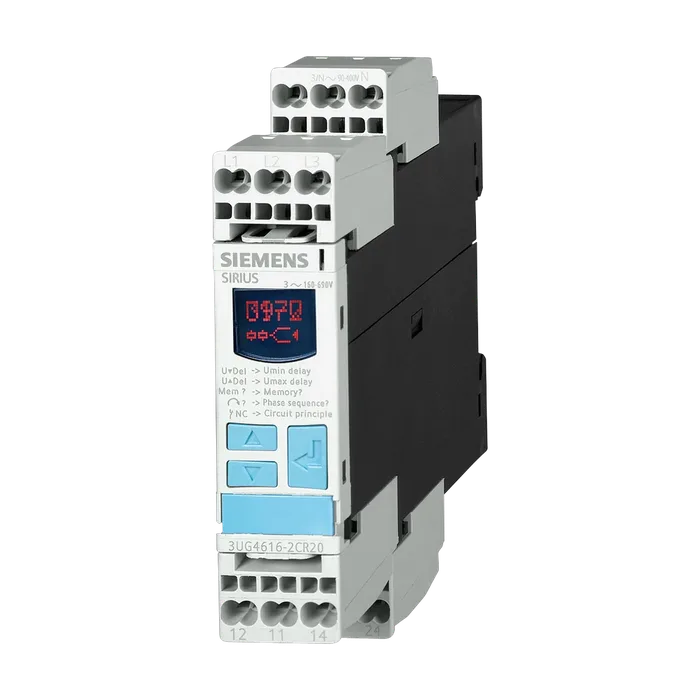

Описание ПродуктаРЕЛЕ КОНТРОЛЯ ЧЕРЕДОВАНИЯ ФАЗ, 3X 160 ДО 690 В AC 50 ДО 60 ГЦ, ВЫПАДЕНИЯ ФАЗЫ, НЕСИММЕТРИИ 0-20% , СНИЖЕНИЯ НАПРЯЖЕНИЯ 160-690 В, ГИСТЕРЕЗИС 1-20 В, ЗАДЕРЖКА ВКЛ. И ОТКЛ. 0-20 С., 2 ПЕРЕКИДНЫХ КОНТАКТА, ПРУЖИННЫЕ КЛЕММЫ
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3UG4614-2BR20
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM400: Анонс о снятии с производства.
