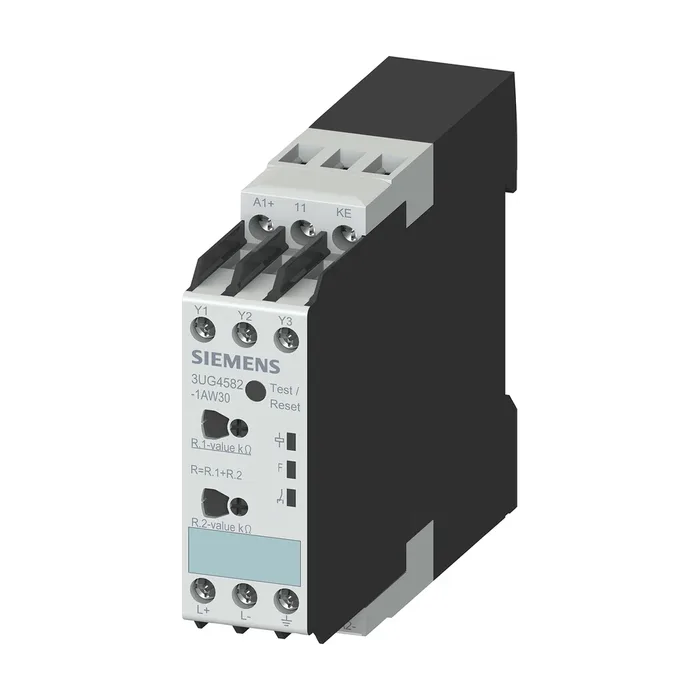

Реле контроля изоляции для незаземленных (ИТ-) сетей до 250 В AC, 15–400 Гц, до 300 В DC Диапазон измерения 1–100 кОм Напряжение питания 24–240 В AC/DC 22,5 мм, 1 переключающий контакт Винтовой зажим
28 234 ₽С НДС
Код товара: 3UG45821AW30
Доступен к заказу
01
Описание
Реле контроля изоляции для незаземленных (ИТ-) сетей до 250 В AC, 15–400 Гц, до 300 В DC Диапазон измерения 1–100 кОм Напряжение питания 24–240 В AC/DC 22,5 мм, 1 переключающий контакт Винтовой зажим
Торговая марка изделияSIRIUS
Наименование изделияАналоговое, регулируемое реле контроля изоляции
Наименование типа изделия3UG4
Функция изделияПрибор для контроля сопротивления изоляции
Тип напряжения
Для контроляAC/DC
Рабочего напряжения для приведения в действиеAC/DC
Оперативного напряжения питанияAC/DC
Выдерживаемое импульсное напряжение расчетное значение6 000 В
Степень защиты IPIP20
Тепловой ток контактного коммутационного элемента макс.4 А
Справочный идентификатор согласно МЭК 81346- 2:2009K
Директива RoHS (дата)05/01/2012
Функция изделия
Сохранение ошибокДа
Токе
При 50 Гц расчетное значение24 ... 240 В
При 60 Гц расчетное значение24 ... 240 В
Оперативное напряжение питания при постоянном токе расчетное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при24 ... 240 В
Постоянном токе
Исходное значение0,85
Конечное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при1,1
Переменном токе при 50 Гц
Исходное значение0,85
Конечное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при1,1
Переменном токе при 60 Гц
Исходное значение0,85
Конечное значение1,1
Измеряемая частота сети50 ... 60 Гц
Измеряемое напряжение при переменном токе0 ... 250 В
Число размыкающих контактов для вспомогательных контактов0
Число размыкающих контактов с задержкой срабатывания0
Число замыкающих контактов для вспомогательных контактов0
Число замыкающих контактов с задержкой срабатывания0
Число переключающих контактов
С задержкой срабатывания1
Рабочая частота расчетное значение15 ... 400 Гц
Компонент изделия съемная клемма для цепи вспомогательного и оперативного токаНет
Исполнение разъема питаниявинтовой зажим
Вид подключаемых сечений проводов
Однопроводной2x (0,75 ... 2,5 мм²)
Тонкожильный с заделкой концов кабеля2x (0,75 ... 2,5 мм²)
Поперечное сечение подключаемого провода
Однопроводной0,75 ... 2,5 мм²
Тонкожильный с заделкой концов кабеля номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого0,75 ... 2,5 мм²
Провода
Однопроводной20 ... 12
Многопроводной18 ... 14
Начальный пусковой крутящий момент при винтовом зажиме0,6 ... 0,8 Н·м
Монтажное положениелюбой
Вид крепленийзащелкивающееся крепление на монтажной шине 35 мм
Высота78 мм
Ширина22,5 мм
Глубина100 мм
Необходимое расстояние
При последовательном монтаже
Вперед0 мм
Назад0 мм
Вверх0 мм
Вниз0 мм
Вбок0 мм
До заземленных компонентов
Вперед0 мм
Назад0 мм
Вверх0 мм
Вбок0 мм
Вниз0 мм
До компонентов, находящихся под напряжением
Вперед0 мм
Назад0 мм
Вверх0 мм
Вниз0 мм
Вбок0 мм
Окружающая температура при эксплуатации-25 ... +60 °C
Артикул3UG4582-1AW30
Каталог IDCC-IC10
Код группыR711
КомментарийПродукт недоступен для заказа.
Товарный код85364900
Вес Нетто (Кг)0,160 Кг
Вид продуктовНе доступный
ПроизводительSiemens
Ценовая Группа41H
Группа Продукта5885
Размер упаковки30,00 x 80,00 x 105,00
Единицы Измерения1 шт.
Описание ПродуктаРЕЛЕ КОНТРОЛЯ ИЗОЛЯЦИИ ДЛЯ НЕЗАЗЕМЛЕННЫХ СЕТЕЙ (IT) ДО 250 В AC, 15 - 400 ГЦ И ДО 300 В DC, ДИАПАЗОН ИЗМЕРЕНИЙ 1 - 100 KOM УПРАВЛЯЮЩЕЕ НАПРЯЖЕНИЕ AC/DC 24-240 В, 22.5MM, 1 П КОНТАКТ, ВИНТОВЫЕ КЛЕММЫ
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3UG4582-1AW30
PLM-Дата вступления в силуПродукт снят с поддержки с: 01.10.2024
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM500: Продукт больше не производится или прекращена его поддержка (Сервис)
