Реле контроля 3UG Siemens 3UG4512-2AR20
Доступен к заказу

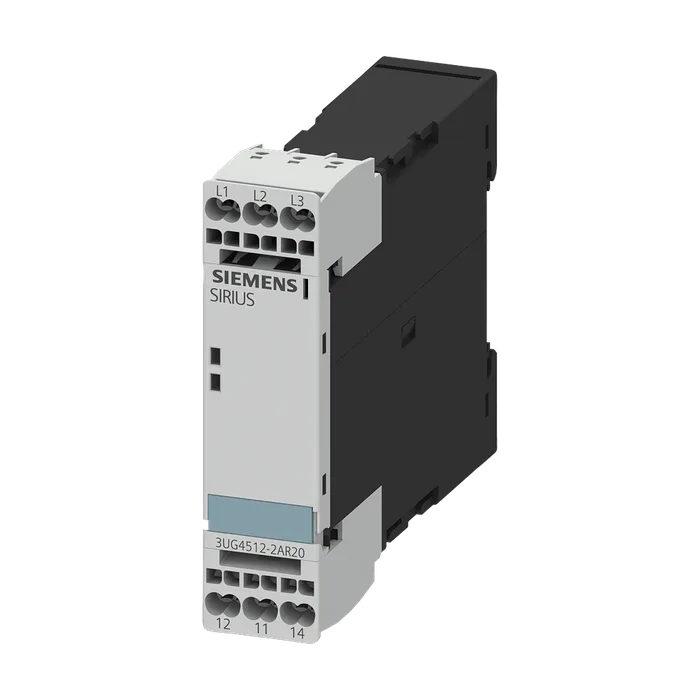

Реле контроля 3UG Siemens 3UG4512-2AR20
Аналоговое реле контроля Отказ фазы и чередование фаз 3 x 160–690 В AC, 50–60 Гц 1 переключающий контакт Пружинные клеммы
По запросу
Код товара: 3UG45122AR20
Доступен к заказу
01
Описание
Аналоговое реле контроля Отказ фазы и чередование фаз 3 x 160–690 В AC, 50–60 Гц 1 переключающий контакт Пружинные клеммы
Торговая марка изделия SIRIUS
Наименование изделия Аналоговое, регулируемое реле контроля сети
Исполнение изделия 2 функции
Наименование типа изделия 3UG4
Функция изделия реле контроля фазы
Исполнение индикатора светодиод напряжение развязки для категории Да
Перенапряжения III согласно МЭК 60664
При степени загрязнения 3 расчетное значение 690 В
Степень загрязнения 3
Тип напряжения
Для контроля Переменный ток
Оперативного напряжения питания Переменный ток
Выдерживаемое импульсное напряжение расчетное значение 6 кВ
Степень защиты IP IP20
Ударопрочность согласно МЭК 60068-2-27 полуволна синусоиды 15г / 11 мсек
Вибропрочность согласно МЭК 60068-2-6 1 … 6 Гц: 15 мм, 6 … 500 Гц: 2 г
Механический срок службы (коммутационных циклов) типичный 10 000 000
Коммутационная износостойкость при AC-15 при 230 В типичный 100 000
Тепловой ток контактного коммутационного элемента макс. 5 А
Справочный идентификатор согласно МЭК 81346- 2:2009 K
Относительная воспроизводимость 1 %
Директива RoHS (дата) 05/01/2012
Функция изделия
Обнаружение мин. напряжения Нет
Обнаружение макс. напряжения Нет
Определение чередования фаз Да
Обнаружение потери фазы Да
Обнаружение асимметрии Нет
Обнаружение макс. напряжения, 3 фаза Нет
Обнаружение мин. напряжения, 3 фазы Нет
Определение диапазона напряжения, 3 фаза Нет
Принцип рабочего/ замкнутого тока, регулируемый Нет
Автоматический сброс Да
Токе
При 50 Гц расчетное значение 160 ... 690 В
При 60 Гц расчетное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при 160 ... 690 В
Переменном токе при 50 Гц
Исходное значение 1
Конечное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при 1
Переменном токе при 60 Гц
Исходное значение 1
Конечное значение 1
Измеряемое напряжение при переменном токе 160 ... 690 В
Число размыкающих контактов с задержкой срабатывания 0
Число замыкающих контактов с задержкой срабатывания 0
Число переключающих контактов с задержкой срабатывания 1
Частота коммутации с контактором 3RT2 макс. 5 000 1/h
Число полюсов для главной цепи допустимый ток длительной нагрузки выходного 3
Реле при AC-15
При 250 В при 50/60 Гц 3 А
При 400 В при 50/60 Гц допустимый ток длительной нагрузки выходного 3 А
Реле при DC-13
При 24 В 1 А
При 125 В 0,2 А
При 250 В 0,1 А
Рабочий ток при 17 В мин. 5 мА
Ток длительной нагрузки плавкой вставки предохранителя DIAZED выходного реле 4 А
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 2 кВ
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 кВ
Вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ
Наведение полевых помех согласно МЭК 61000-4-3 10 В/m
Электростатический разряд согласно МЭК 61000-4- 2 контактный разряд 6 кВ / воздушный разряд 8 кВ
Гальваническая развязка
Между входом и выходом Да
Между выходами Да
Между источником питания и прочими цепями Да
Компонент изделия съемная клемма для цепи вспомогательного и оперативного тока Да
Исполнение разъема питания пружинный зажим
Вид подключаемых сечений проводов
Однопроводной 2x (0,25 ... 1,5 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,25 ... 1,5 мм²)
Тонкожильный без заделки концов кабеля 2x (0,25 ... 1,5 мм²)
Для проводов американского калибра (AWG) однопроводной 2x (24 ... 16)
Для проводов американского калибра (AWG) многопроводной поперечное сечение подключаемого провода 2x (24 ... 16)
Однопроводной 0,25 ... 1,5 мм²
Тонкожильный с заделкой концов кабеля 0,25 ... 1,5 мм²
Тонкожильный без заделки концов кабеля номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого 0,25 ... 1,5 мм²
Провода
Однопроводной 24 ... 16
Многопроводной 24 ... 16
Монтажное положение любой
Вид креплений крепление с защелкой
Высота 84 мм
Ширина 22,5 мм
Глубина 91 мм
Необходимое расстояние
При последовательном монтаже
Вперед 0 мм
Назад 0 мм
Вверх 0 мм
Вниз 0 мм
Вбок 0 мм
До заземленных компонентов
Вперед 0 мм
Назад 0 мм
Вверх 0 мм
Вбок 0 мм
Вниз 0 мм
До компонентов, находящихся под напряжением
Вперед 0 мм
Назад 0 мм
Вверх 0 мм
Вниз 0 мм
Вбок 0 мм
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -40 ... +85 °C
При транспортировке -40 ... +85 °C
Артикул 3UG4512-2AR20
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 0,120 Кг
Вид продуктов Контроль обрыва линейного провода и порядка чередования фаз
Производитель Siemens
Ценовая Группа 41H
Группа Продукта 5885
Размер упаковки 28,50 x 89,50 x 102,00
Единицы Измерения 1 шт.
Описание Продукта РЕЛЕ КОНТРОЛЯ ВЫПАДЕНИЯ ФАЗЫ И ЧЕРЕДОВАНИЯ ФАЗ 3X 160 ДО 690 V AC 50 ДО 60 ГЦ 1 ПЕРЕКИДНОЙ КОНТАКТ ПРУЖИННОЕ ПРИСОЕДИНЕНИЕ
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3UG4512-2AR20
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM400: Анонс о снятии с производства.
Плановый срок отгрузки с завода (раб. дни) 2 дня
