Реле контроля 3UG Siemens 3UG4512-1AR20
Доступен к заказу

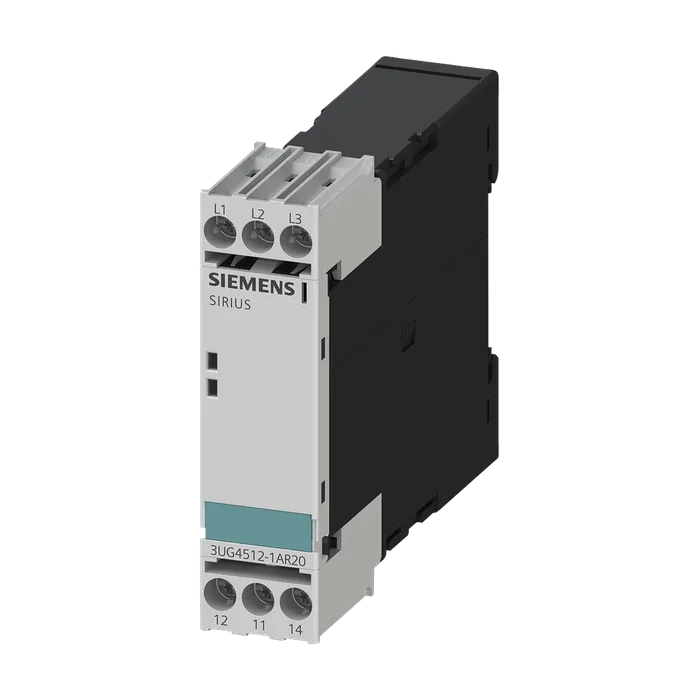

Реле контроля 3UG Siemens 3UG4512-1AR20
Аналоговое реле контроля Отказ фазы и чередование фаз 3 x 160–690 В AC, 50–60 Гц 1 переключающий контакт Винтовой зажим
10 412 ₽ С НДС
Код товара: 3UG45121AR20
Доступен к заказу
01
Описание
Аналоговое реле контроля Отказ фазы и чередование фаз 3 x 160–690 В AC, 50–60 Гц 1 переключающий контакт Винтовой зажим
Торговая марка изделия SIRIUS
Наименование изделия Аналоговое, регулируемое реле контроля сети
Исполнение изделия 2 функции
Наименование типа изделия 3UG4
Функция изделия реле контроля фазы
Исполнение индикатора светодиод напряжение развязки для категории Да
Перенапряжения III согласно МЭК 60664
При степени загрязнения 3 расчетное значение 690 В
Степень загрязнения 3
Тип напряжения
Для контроля Переменный ток
Оперативного напряжения питания Переменный ток
Выдерживаемое импульсное напряжение расчетное значение 6 кВ
Степень защиты IP IP20
Ударопрочность согласно МЭК 60068-2-27 полуволна синусоиды 15г / 11 мсек
Вибропрочность согласно МЭК 60068-2-6 1 … 6 Гц: 15 мм, 6 … 500 Гц: 2 г
Механический срок службы (коммутационных циклов) типичный 10 000 000
Коммутационная износостойкость при AC-15 при 230 В типичный 100 000
Тепловой ток контактного коммутационного элемента макс. 5 А
Справочный идентификатор согласно МЭК 81346- 2:2009 K
Относительная воспроизводимость 1 %
Директива RoHS (дата) 05/01/2012
Функция изделия
Обнаружение мин. напряжения Нет
Обнаружение макс. напряжения Нет
Определение чередования фаз Да
Обнаружение потери фазы Да
Обнаружение асимметрии Нет
Обнаружение макс. напряжения, 3 фаза Нет
Обнаружение мин. напряжения, 3 фазы Нет
Определение диапазона напряжения, 3 фаза Нет
Принцип рабочего/ замкнутого тока, регулируемый Нет
Автоматический сброс Да
Токе
При 50 Гц расчетное значение 160 ... 690 В
При 60 Гц расчетное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при 160 ... 690 В
Переменном токе при 50 Гц
Исходное значение 1
Конечное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при 1
Переменном токе при 60 Гц
Исходное значение 1
Конечное значение 1
Измеряемое напряжение при переменном токе 160 ... 690 В
Число размыкающих контактов с задержкой срабатывания 0
Число замыкающих контактов с задержкой срабатывания 0
Число переключающих контактов с задержкой срабатывания 1
Частота коммутации с контактором 3RT2 макс. 5 000 1/h
Число полюсов для главной цепи допустимый ток длительной нагрузки выходного 3
Реле при AC-15
При 250 В при 50/60 Гц 3 А
При 400 В при 50/60 Гц допустимый ток длительной нагрузки выходного 3 А
Реле при DC-13
При 24 В 1 А
При 125 В 0,2 А
При 250 В 0,1 А
Рабочий ток при 17 В мин. 5 мА
Ток длительной нагрузки плавкой вставки предохранителя DIAZED выходного реле 4 А
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 2 кВ
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 кВ
Вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ
Наведение полевых помех согласно МЭК 61000-4-3 10 В/m
Электростатический разряд согласно МЭК 61000-4- 2 контактный разряд 6 кВ / воздушный разряд 8 кВ
Гальваническая развязка
Между входом и выходом Да
Между выходами Да
Между источником питания и прочими цепями Да
Компонент изделия съемная клемма для цепи вспомогательного и оперативного тока Да
Исполнение разъема питания винтовой зажим
Вид подключаемых сечений проводов
Однопроводной 1x (0,5 ... 4 мм2), 2x (0,5 ... 2,5 мм2)
Тонкожильный с заделкой концов кабеля 1x (0,5 ... 2,5 мм2), 2x (0,5 ... 1,5 мм2)
Для проводов американского калибра (AWG) однопроводной 2x (20 ... 14)
Для проводов американского калибра (AWG) многопроводной 2x (20 ... 14)
Поперечное сечение подключаемого провода
Однопроводной 0,5 ... 4 мм²
Тонкожильный с заделкой концов кабеля номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого 0,5 ... 2,5 мм²
Провода
Однопроводной 20 ... 14
Многопроводной 20 ... 14
Начальный пусковой крутящий момент при винтовом зажиме 0,8 ... 1,2 Н·м
Монтажное положение любой
Вид креплений крепление с защелкой
Высота 83 мм
Ширина 22,5 мм
Глубина 91 мм
Необходимое расстояние
При последовательном монтаже
Вперед 0 мм
Назад 0 мм
Вверх 0 мм
Вниз 0 мм
Вбок 0 мм
До заземленных компонентов
Вперед 0 мм
Назад 0 мм
Вверх 0 мм
Вбок 0 мм
Вниз 0 мм
До компонентов, находящихся под напряжением
Вперед 0 мм
Назад 0 мм
Вверх 0 мм
Вниз 0 мм
Вбок 0 мм
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -40 ... +85 °C
При транспортировке -40 ... +85 °C
Артикул 3UG4512-1AR20
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 0,118 Кг
Вид продуктов Контроль обрыва линейного провода и порядка чередования фаз
Производитель Siemens
Ценовая Группа 41H
Группа Продукта 5885
Размер упаковки 28,50 x 89,50 x 102,00
Единицы Измерения 1 шт.
Описание Продукта РЕЛЕ КОНТРОЛЯ ВЫПАДЕНИЯ ФАЗЫ И ЧЕРЕДОВАНИЯ ФАЗ 3X 160 ДО 690 V AC 50 ДО 60 ГЦ 1 ПЕРЕКИДНОЙ КОНТАКТ ВИНТОВОЕ ПРИСОЕДИНЕНИЕ
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3UG4512-1AR20
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM400: Анонс о снятии с производства.
Плановый срок отгрузки с завода (раб. дни) 2 дня
