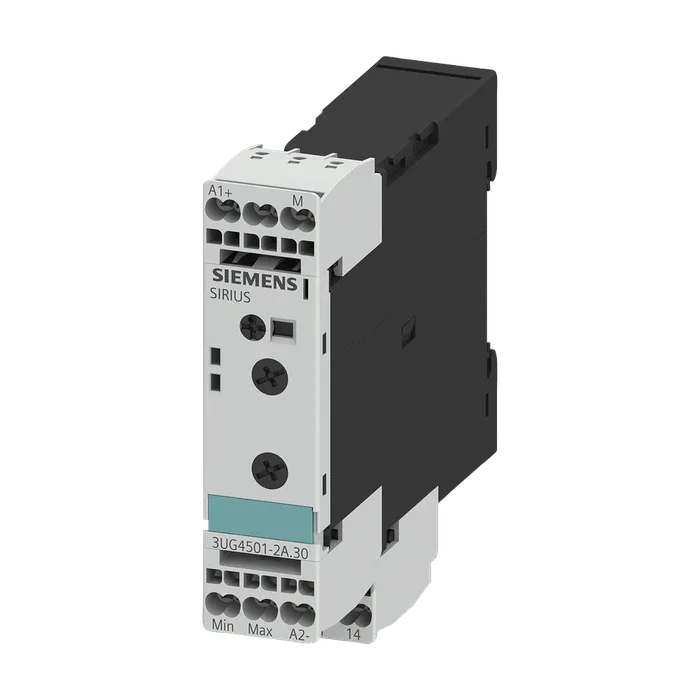

Аналоговое реле контроля Контроль уровня заполнения Контроль сопротивления от 2 до 200 кОм Превышение и недостижение 24–240 В AC/DC DC и AC, 50–60 Гц 2-точечное или 1-точечное регулирование Задержка срабатывания 0,5–10 с 1 переключающий контакт Пружинные клеммы
10 185 ₽С НДС
Код товара: 3UG45012AW30
Доступен к заказу
01
Описание
Аналоговое реле контроля Контроль уровня заполнения Контроль сопротивления от 2 до 200 кОм Превышение и недостижение 24–240 В AC/DC DC и AC, 50–60 Гц 2-точечное или 1-точечное регулирование Задержка срабатывания 0,5–10 с 1 переключающий контакт Пружинные клеммы
Торговая марка изделияSIRIUS
Наименование изделияАналоговое, регулируемое реле контроля уровня
Наименование типа изделия3UG4
Заводской номер изделия опционального датчика2- и 3-полюсные датчики 3UG3207
Функция изделияреле для контроля уровня
Исполнение индикатора светодиодДа
Потребляемая полная мощность
При постоянном токе
При 24 В макс.2 ВА
При 240 В макс.4 ВА
При переменном токе
При 24 В макс.2 ВА
При 240 В макс.4 ВА
Напряжение развязки
Для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 3 расчетное значение300 В
Компонент изделия съемная клемма для цепи вспомогательного и оперативного токаДа
Исполнение разъема питанияпружинный зажим
Вид подключаемых сечений проводов
Однопроводной2x (0,25 ... 1,5 мм²)
Тонкожильный с заделкой концов кабеля2x (0,25 ... 1,5 мм²)
Тонкожильный без заделки концов кабеля2x (0,25 ... 1,5 мм²)
Для проводов американского калибра (AWG) однопроводной2x (24 ... 16)
Для проводов американского калибра (AWG) многопроводной2x (24 ... 16)
Поперечное сечение подключаемого провода
Однопроводной0,25 ... 1,5 мм²
Тонкожильный с заделкой концов кабеля0,25 ... 1,5 мм²
Тонкожильный без заделки концов кабеля номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого0,25 ... 1,5 мм²
Провода
Однопроводной24 ... 16
Многопроводной24 ... 16
Начальный пусковой крутящий момент при винтовом зажиме0,8 ... 1,2 Н·м
Монтажное положениелюбой
Вид крепленийВинтовое и защёлкивающееся крепление
Высота94 мм
Ширина22,5 мм
Глубина91 мм
Необходимое расстояние
При последовательном монтаже
Вперед0 мм
Назад0 мм
Вверх0 мм
Вниз0 мм
Вбок0 мм
До заземленных компонентов
Вперед0 мм
Назад0 мм
Вверх0 мм
Вбок0 мм
Вниз0 мм
До компонентов, находящихся под напряжением
Вперед0 мм
Назад0 мм
Вверх0 мм
Вниз0 мм
Вбок0 мм
Высота над уровнем моря при высоте над уровнем моря макс.2 000 м
Окружающая температура
При эксплуатации-25 ... +60 °C
При хранении-40 ... +80 °C
При транспортировке-40 ... +80 °C
Артикул3UG4501-2AW30
Каталог IDCC-IC10
Код группыR711
Товарный код85364900
Вес Нетто (Кг)0,123 Кг
Вид продуктовРеле контроля уровня жидкостей SIRIUS 3UG
ПроизводительSiemens
Ценовая Группа41H
Группа Продукта5885
Размер упаковки99,00 x 109,00 x 30,00
Единицы Измерения1 шт.
Описание ПродуктаРЕЛЕ КОНТРОЛЯ (АНАЛОГ. РЕГ.) КОНТРОЛЬ УРОВНЯ КОНТРОЛЬ СОПР. ЖИДК. 2 - 200 КОМ ПРЕВЫШЕНИЕ И ПОНИЖЕНИЕ AC/DC 24 ДО 240V DC И AC 50 ДО 60 ГЦ 1- ИЛИ 2-ТОЧЕЧТНЫЙ КОНТРОЛЬ TRIPPING DELAYED 0.5 TO 10S 1 П КОНТАКТ SPRING-LOADED TYPE
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3UG4501-2AW30
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
