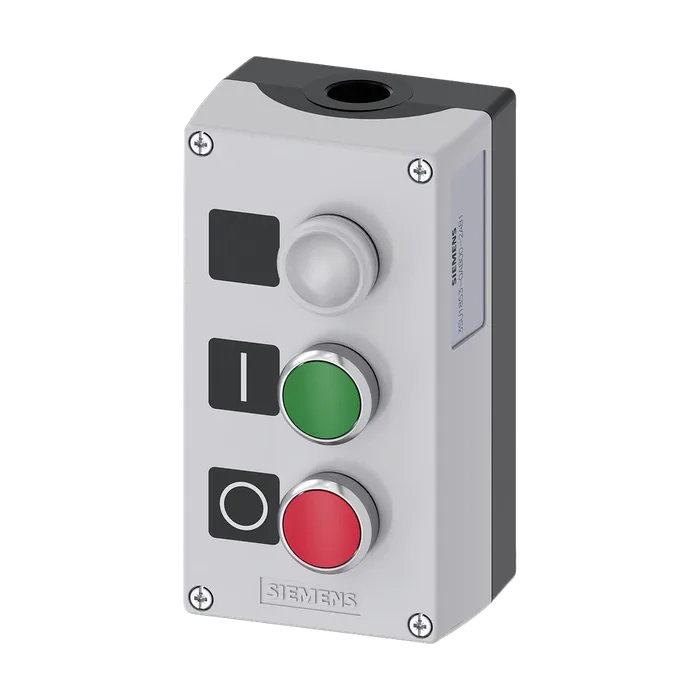

Корпус командных устройств, 22 мм, кругл., материал корпуса: металл, верхняя часть корпуса, цвет: серый, 3 командных пункта, металл, С = индикаторная лампа, прозрачная, Шильдик, светодиод 24 В, винтовой зажим, B = кнопочный выключатель, зеленый, Табличка: I, 1 НО, винтовой зажим, A = кнопочный выключатель, цвет: красный, Табличка: O, 1 НЗ, винтовой зажим, монтаж на полу, вверху и внизу по
14 172 ₽С НДС
Код товара: 3SU18530AB002AB1
Доступен к заказу
01
Описание
Корпус командных устройств, 22 мм, кругл., материал корпуса: металл, верхняя часть корпуса, цвет: серый, 3 командных пункта, металл, С = индикаторная лампа, прозрачная, Шильдик, светодиод 24 В, винтовой зажим, B = кнопочный выключатель, зеленый, Табличка: I, 1 НО, винтовой зажим, A = кнопочный выключатель, цвет: красный, Табличка: O, 1 НЗ, винтовой зажим, монтаж на полу, вверху и внизу по
Торговая марка изделияSIRIUS ACT
Наименование изделияКорпус
Наименование типа изделия3SU1
Комплектация кнопочно-сигнальной станцииA = кнопочный выключатель / B = кнопочный выключатель / C = световая панель
Пригодность к использованию аварийный выключательНет
Комплектация изделия блокировка включенияНет
Дополнение изделия опциональный источник светаДа
Цвет исполнительного механизмаA = красный / B = зеленый / C = светлый
Материал исполнительного механизмаметалл
Форма исполнительного механизмакруглый
Число контактных модулей2
Вид разблокированияA = без / B = без / C = без
Компонент изделия лицевое кольцоДа
Исполнение лицевого кольцастандартный
Материал лицевого кольцаМеталл глянец
Цвет лицевого кольцасеребр.
Материал держателяПластмасса
Число светодиодных модулей1
Функция изделия
Принудительное открытиеДа
Функция аварийного отключенияНет
Функция аварийного остановаНет
Степень защиты IPIP66, IP67, IP69(IP69K)
Степень защиты NEMA1, 2, 3, 3R, 4, 4X, 12, 13
Ударопрочность
Согласно МЭК 60068-2-27полуволна синусоиды 15г / 11 мсек
Вибропрочность
Согласно МЭК 60068-2-610 – 500 Гц: 5g
Справочный идентификатор согласно МЭК 81346- 2:2009S
Ток длительной нагрузки линейного защитного автомата с характеристикой C10 A; для тока короткого замыкания меньше 400 А
Ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED10 А
Ток длительной нагрузки плавкой вставки предохранителя DIAZED gG10 А
Директива RoHS (дата)10/01/2014
Рабочее напряжение
При переменном токе
При 50 Гц расчетное значение24 ... 24 В
При 60 Гц расчетное значение24 ... 24 В
При постоянном токе расчетное значение24 ... 24 В
Исполнение интерфейса для связибез
Исполнение контакта вспомогательных контактовСплав серебра
Число размыкающих контактов для вспомогательных контактов1
Число замыкающих контактов для вспомогательных контактов1
Исполнение разъема питания модулей и принадлежностейВинтовое соединение
Исполнение разъема питания на корпусеЭлектропроводка вверху и внизу по 1 x M20
Начальный пусковой крутящий момент болтов в держателе1 ... 1,2 Н·м
Начальный пусковой крутящий момент крепежных винтов в крышке корпуса1,5 ... 1,7 Н·м
Начальный пусковой крутящий момент при винтовом зажиме0,8 ... 0,9 Н·м
Сила светового излучения900 ... 1 400 mcd
Окружающая температура
При эксплуатации-25 ... +70 °C
При хранении-40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 607213M6, 3S2, 3B2, 3K6 (при относительной влажности воздуха 10 ... 95%, конденсация во время эксплуатации не разрешается для всех устройств за фронтальной панелью)
Вид креплений модулей и принадлежностейКрепление на полу
Высота158,4 мм
Ширина85 мм
Глубина75,8 мм
Форма монтажного отверстиякруглый
Число маркировочных табличек3
Маркировка маркировочной таблички для кнопочных станцийA = O / B = I / C = без надписи
Цвет маркировочной табличкиA = черный / B = черный / C = черный
Число вставных табличек0
Артикул3SU1853-0AB00-2AB1
Каталог IDCC-IC10
Код группыR711
Товарный код85365080
Вес Нетто (Кг)0,931 Кг
Вид продуктовPushbuttons and indicator lights in the enclosure for AS-Interface
ПроизводительSiemens
Ценовая Группа41J
Группа Продукта5452
Размер упаковки95,00 x 169,00 x 131,00
Единицы Измерения1 шт.
Описание ПродуктаПОСТ УПРАВЛЕНИЯ, 22MM, С КРУГЛЫМИ ВЫРЕЗАМИ, МАТЕРИАЛ КОРПУСА - МЕТАЛЛ, КРЫШКА КОРПУСА - СЕРАЯ, 3 КОМАНДНЫХ ТОЧКИ, МЕТАЛЛ, C=INDICATOR LIGHT CLEAR, МАРКИРОВКА, LED 24V, ВИНТОВЫЕ КЛЕММЫ, B=КНОПКА ЗЕЛЁНАЯ, МАРКИРОВКА: "I", 1НО, ВИНТОВЫЕ КЛЕММЫ, A=КНОПКА КРАСНАЯ, LABEL: O, 1НЗ, SCREW TERMINAL, МОНТАЖ КОНТАКТНЫХ МОДУЛЕЙ - НА ОСНОВАНИИ КОРПУСА, TOP AND BOTTOM 1 X M20 EACH
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3SU1853-0AB00-2AB1
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
