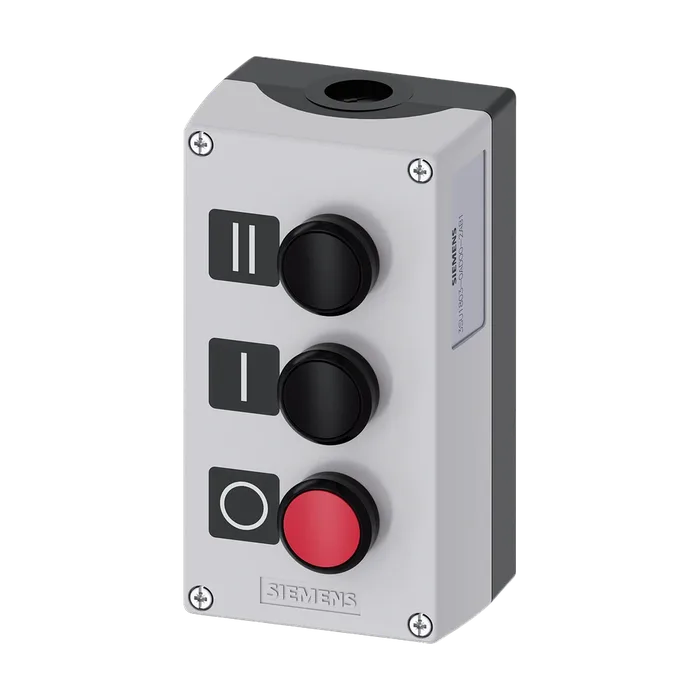

Корпус командных устройств, 22 мм, кругл., материал корпуса: пластмасса, верхняя часть корпуса, цвет: серый, 3 командных пункта, пластмасса, B = кнопочный выключатель, цвет: черный, Шильдик: II, 1 НО, винтовой зажим, B = кнопочный выключатель, цвет: черный, Шильдик: I, 1 НО, винтовой зажим, A = кнопочный выключатель, цвет: красный, Табличка: O, 1 НЗ, винтовой зажим, монтаж на полу, вверху и
4 509,13 ₽С НДС
Код товара: 3SU18030AD002AB1
Доступен к заказу
01
Описание
Корпус командных устройств, 22 мм, кругл., материал корпуса: пластмасса, верхняя часть корпуса, цвет: серый, 3 командных пункта, пластмасса, B = кнопочный выключатель, цвет: черный, Шильдик: II, 1 НО, винтовой зажим, B = кнопочный выключатель, цвет: черный, Шильдик: I, 1 НО, винтовой зажим, A = кнопочный выключатель, цвет: красный, Табличка: O, 1 НЗ, винтовой зажим, монтаж на полу, вверху и
Торговая марка изделияSIRIUS ACT
Наименование изделияКорпус
Наименование типа изделия3SU1
Комплектация кнопочно-сигнальной станцииA = кнопочный выключатель / B = кнопочный выключатель / C = кнопочный выключатель
Пригодность к использованию аварийный выключательНет
Комплектация изделия блокировка включенияНет
Дополнение изделия опциональный источник светаНет
Цвет исполнительного механизмаA = красный / B = черный / C = черный
Материал исполнительного механизмапластмасса
Форма исполнительного механизмакруглый
Число контактных модулей3
Вид разблокированияA = без / B = без / C = без
Компонент изделия лицевое кольцоДа
Исполнение лицевого кольцастандартный
Материал лицевого кольцапластмасса
Цвет лицевого кольцачерный
Материал держателяПластмасса
Число светодиодных модулей0
Функция изделия
Принудительное открытиеДа
Функция аварийного отключенияНет
Функция аварийного остановаНет
Степень защиты IPIP66, IP67, IP69(IP69K)
Степень защиты NEMA1, 2, 3, 3R, 4, 4X, 12K, 13
Ударопрочность
Согласно МЭК 60068-2-27полуволна синусоиды 15г / 11 мс
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Вибропрочность
Согласно МЭК 60068-2-610 – 500 Гц: 5g
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Справочный идентификатор согласно МЭК 81346- 2:2009S
Ток длительной нагрузки линейного защитного автомата с характеристикой C10 А; для тока короткого замыкания меньше 400 А
Ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED10 А
Ток длительной нагрузки плавкой вставки предохранителя DIAZED gG10 А
Директива RoHS (дата)10/01/2014
Рабочее напряжение
При переменном токе
При 50 Гц расчетное значение5 ... 500 В
При 60 Гц расчетное значение5 ... 500 В
При постоянном токе расчетное значение5 ... 500 В
Исполнение интерфейса для связибез
Исполнение контакта вспомогательных контактовСплав серебра
Число размыкающих контактов для вспомогательных контактов1
Число замыкающих контактов для вспомогательных контактов2
Исполнение разъема питания модулей и принадлежностейВинтовое соединение
Исполнение разъема питания на корпусеЭлектропроводка вверху и внизу по 1 x M20
Начальный пусковой крутящий момент болтов в держателе1 ... 1,2 Н·м
Начальный пусковой крутящий момент крепежных винтов в крышке корпуса1,5 ... 1,7 Н·м
Начальный пусковой крутящий момент при винтовом зажиме0,8 ... 0,9 Н·м
Окружающая температура
При эксплуатации-25 ... +70 °C
При хранении-40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 607213M6, 3S2, 3B2, 3C3, 3K6 (при относительной влажности воздуха 10 ... 95%, конденсация во время эксплуатации не разрешается для всех устройств за фронтальной панелью)
Вид креплений модулей и принадлежностейКрепление на полу
Высота154 мм
Ширина85 мм
Глубина75 мм
Форма монтажного отверстиякруглый
Число маркировочных табличек3
Маркировка маркировочной таблички для кнопочных станцийA = O / B = I / C = II
Цвет маркировочной табличкиA = черный / B = черный / C = черный
Число вставных табличек0
Артикул3SU1803-0AD00-2AB1
Каталог IDCC-IC10
Код группыR711
Товарный код85365080
Вес нетто (кг)0,500 Кг
Вид продуктовКнопки и сигнальные лампы в корпусе для AS-Interface
ПроизводительSiemens
Ценовая группа41J
Группа продукта5452
Размер упаковки131,00 x 166,00 x 95,00
Единица измерения1 шт.
Описание продуктаПост управления, 22MM, с круглыми вырезами, материал корпуса - пластик, крышка корпуса - серая, 3 командных точки, пластик, C=кнопка чёрная, маркировка:II, 1НО, винтовые клеммы, B=PUSHBUTTON BLACK, маркировка I, 1NO, винтовые клеммы, A=кнопка красная, LABEL: O, 1НЗ, SCREW TERMINAL, монтаж контактных модулей - на основании корпуса, TOP AND BOTTOM 1 X M20 EACH
Страна происхожденияГермания
Количество в упаковке1
Заказной номер (артикул)3SU1803-0AD00-2AB1
Единица измерения упаковкиMM
Жизненный цикл продукта (PLM)PM300: Активный продукт
