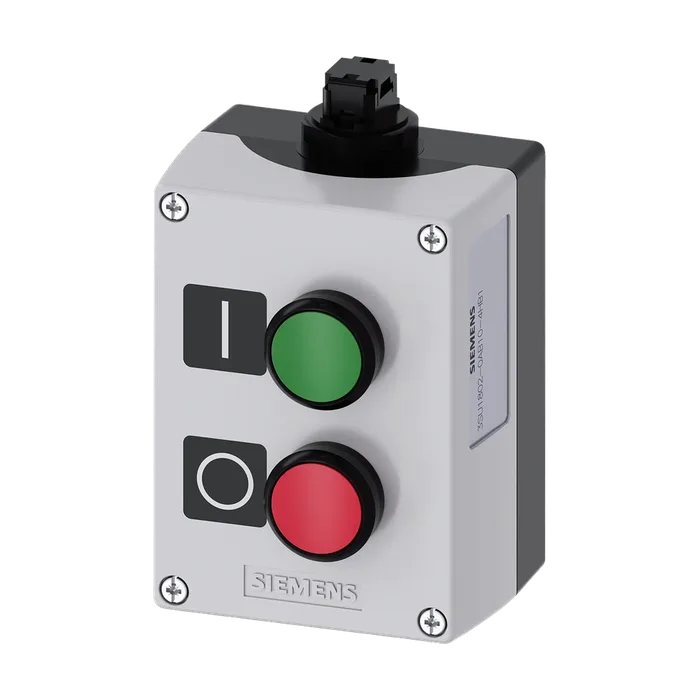

Корпус с AS-интерфейсом командных устройств, 22 мм, кругл., материал корпуса: пластмасса, верхняя часть корпуса, цвет: серый, 2 командных пункта, пластмасса, углубление для шильдиков, B = кнопочный выключатель, зеленый, Табличка: I, 1 НО, подключение на пружинных клеммах: A = кнопочный выключатель, цвет: красный, Табличка: O, 1 НЗ, подключение на пружинных клеммах: монтаж на
15 968,12 ₽С НДС
Код товара: 3SU18020AB104HB1
Доступен к заказу
01
Описание
Корпус с AS-интерфейсом командных устройств, 22 мм, кругл., материал корпуса: пластмасса, верхняя часть корпуса, цвет: серый, 2 командных пункта, пластмасса, углубление для шильдиков, B = кнопочный выключатель, зеленый, Табличка: I, 1 НО, подключение на пружинных клеммах: A = кнопочный выключатель, цвет: красный, Табличка: O, 1 НЗ, подключение на пружинных клеммах: монтаж на
Пригодность к использованию аварийный выключательНет
Комплектация изделия блокировка включенияНет
Дополнение изделия опциональный источник светаНет
Цвет исполнительного механизмаA = красный / B = зеленый
Материал исполнительного механизмапластмасса
Форма исполнительного механизмакруглый
Число контактных модулей2
Вид разблокированияA = без / B = без
Компонент изделия лицевое кольцоДа
Исполнение лицевого кольцастандартный
Материал лицевого кольцапластмасса
Цвет лицевого кольцачерный
Материал держателяПластмасса
Число светодиодных модулей0
Функция изделия
Принудительное открытиеДа
Функция аварийного отключенияНет
Функция аварийного остановаНет
Степень защиты IPIP66, IP67, IP69(IP69K)
Степень защиты NEMA1, 2, 3, 3R, 4, 4X, 12K, 13
Ударопрочность
Согласно МЭК 60068-2-27полуволна синусоиды 15г / 11 мс
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Вибропрочность
Согласно МЭК 60068-2-610 – 500 Гц: 5g
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Справочный идентификатор согласно МЭК 81346- 2:2009S
Ток длительной нагрузки линейного защитного автомата с характеристикой C10 А; для тока короткого замыкания меньше 400 А
Ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED10 А
Ток длительной нагрузки плавкой вставки предохранителя DIAZED gG10 А
Директива RoHS (дата)10/01/2014
Рабочее напряжение
При переменном токе
При 50 Гц расчетное значение18 ... 31,6 В
При 60 Гц расчетное значение18 ... 31,6 В
При постоянном токе расчетное значение18 ... 31,6 В
Исполнение кабельного вводаАдаптер профильного провода ASI (техника проникновения) кабельный ввод M20
Исполнение интерфейса для связиAS-i
Исполнение разъема питания интерфейса связиТехника проникновения вверху/справа
Исполнение контакта вспомогательных контактовСплав серебра
Число размыкающих контактов для вспомогательных контактов1
Число замыкающих контактов для вспомогательных контактов1
Исполнение разъема питания модулей и принадлежностейподключение на пружинных клеммах
Исполнение разъема питания на корпусеАдаптер ASI для профилированного кабеля (технология прорезания изоляции)
Начальный пусковой крутящий момент болтов в1 ... 1,2 Н·м
Начальный пусковой крутящий момент крепежных винтов в крышке корпуса1,5 ... 1,7 Н·м
Окружающая температура
При эксплуатации-25 ... +70 °C
При хранении-40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 607213M6, 3S2, 3B2, 3C3, 3K6 (при относительной влажности воздуха 10 ... 95%, конденсация во время эксплуатации не разрешается для всех устройств за фронтальной панелью)
Вид креплений модулей и принадлежностейКрепление на полу
Высота134,4 мм
Ширина85 мм
Глубина75 мм
Форма монтажного отверстиякруглый
Число маркировочных табличек2
Маркировка маркировочной таблички для кнопочных станцийA = O / B = I
Цвет маркировочной табличкиA = черный / B = черный
Число вставных табличек0
Артикул3SU1802-0AB10-4HB1
Каталог IDCC-IC10
Код группыR711
Товарный код85365080
Вес нетто (кг)0,490 Кг
Вид продуктовКнопки и сигнальные лампы в корпусе для AS-Interface
ПроизводительSiemens
Ценовая группа41J
Группа продукта5453
Размер упаковки95,00 x 171,00 x 129,00
Единица измерения1 шт.
Описание продуктаПост управления для подключения к AS-INTERFACE, 22MM, с круглыми вырезами, материал корпуса - пластик, крышка корпуса - серая, 2 командных точки, пластик, крышка корпуса с местами для наклеивания маркировочных табличек, B=кнопка зелёная, маркировка: "I", 1НО, SPRING-TYPE TERMINAL, A=кнопка красная, LABEL: O, 1НЗ, SPRING-TYPE TERMINAL, монтаж контактных модулей - на основании корпуса, INSULATION DISPL. METHOD AT TOP
Страна происхожденияГермания
Количество в упаковке1
Заказной номер (артикул)3SU1802-0AB10-4HB1
Единица измерения упаковкиMM
Жизненный цикл продукта (PLM)PM300: Активный продукт
