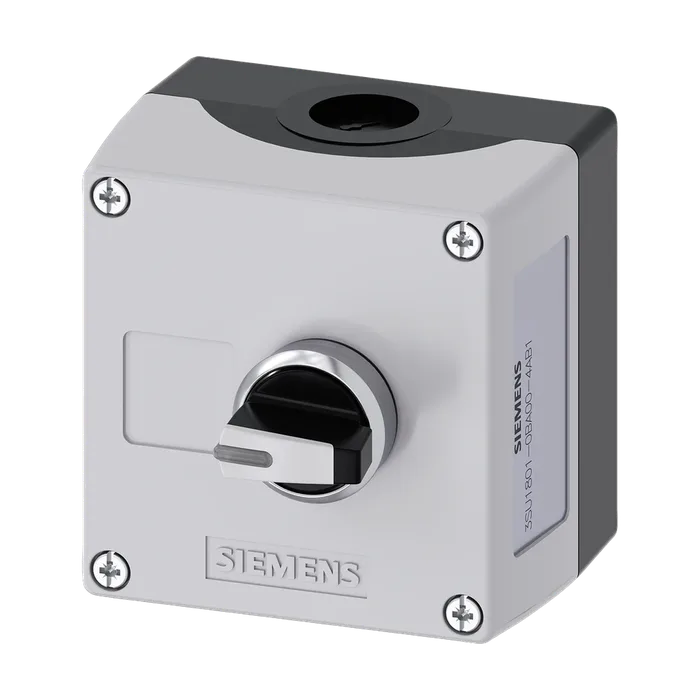

Корпус для командных устройств 22 мм, кругл., материал корпуса: пластмасса, верхняя часть корпуса, цвет: серый, 1 командный пункт, A = рычаг, цвет: черный, металл, 3 положения переключателя, нажатием на кнопку, 1 НО, 1 НО, подключение на пружинных клеммах: монтаж на полу, Опорная клемма, углубление для шильдика, вверху и внизу по 1 x M20
2 614,73 ₽С НДС
Код товара: 3SU18010BA004AB1
Доступен к заказу
01
Описание
Корпус для командных устройств 22 мм, кругл., материал корпуса: пластмасса, верхняя часть корпуса, цвет: серый, 1 командный пункт, A = рычаг, цвет: черный, металл, 3 положения переключателя, нажатием на кнопку, 1 НО, 1 НО, подключение на пружинных клеммах: монтаж на полу, Опорная клемма, углубление для шильдика, вверху и внизу по 1 x M20
Пригодность к использованию аварийный выключательНет
Комплектация изделия блокировка включенияНет
Дополнение изделия опциональный источник светаНет
Цвет исполнительного механизмачерный
Материал исполнительного механизмапластмасса
Форма исполнительного механизмакруглый
Число контактных модулей2
Компонент изделия лицевое кольцоДа
Исполнение лицевого кольцастандартный
Материал лицевого кольцаМеталл глянец
Цвет лицевого кольцасеребр.
Материал держателяПластмасса
Число светодиодных модулей0
Функция изделия
Принудительное открытиеНет
Функция аварийного отключенияНет
Функция аварийного остановаНет
Степень защиты IPIP66, IP67, IP69(IP69K)
Степень защиты NEMA1, 2, 3, 3R, 4, 4X, 12K, 13
Ударопрочность
Согласно МЭК 60068-2-27полуволна синусоиды 15г / 11 мсек
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Вибропрочность
Согласно МЭК 60068-2-610 – 500 Гц: 5g
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Справочный идентификатор согласно МЭК 81346- 2:2009S
Ток длительной нагрузки линейного защитного автомата с характеристикой C10 A; для тока короткого замыкания меньше 400 А
Ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED10 А
Ток длительной нагрузки плавкой вставки предохранителя DIAZED gG10 А
Директива RoHS (дата)10/01/2014
Рабочее напряжение
При переменном токе
При 50 Гц расчетное значение5 ... 500 В
При 60 Гц расчетное значение5 ... 500 В
При постоянном токе расчетное значение5 ... 500 В
Исполнение интерфейса для связибез
Исполнение контакта вспомогательных контактовСплав серебра
Число размыкающих контактов для вспомогательных контактов0
Число замыкающих контактов для вспомогательных контактов2
Исполнение разъема питания модулей и принадлежностейподключение на пружинных клеммах
Исполнение разъема питания на корпусеЭлектропроводка вверху и внизу по 1 x M20
Начальный пусковой крутящий момент болтов в держателе1 ... 1,2 Н·м
Начальный пусковой крутящий момент крепежных винтов в крышке корпуса1,5 ... 1,7 Н·м
Окружающая температура
При эксплуатации-25 ... +70 °C
При хранении-40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 607213M6, 3S2, 3B2, 3C3, 3K6 (при относительной влажности воздуха 10 ... 95%, конденсация во время эксплуатации не разрешается для всех устройств за фронтальной панелью)
Вид креплений модулей и принадлежностейКрепление на полу
Высота85 мм
Ширина85 мм
Глубина75 мм
Форма монтажного отверстиякруглый
Число маркировочных табличек1
Число вставных табличек0
Артикул3SU1801-0BA00-4AB1
Каталог IDCC-IC10
Код группыR711
Товарный код85365080
Вес Нетто (Кг)0,365 Кг
Вид продуктовPushbuttons and indicator lights in the enclosure for AS-Interface
ПроизводительSiemens
Ценовая Группа41J
Группа Продукта5452
Размер упаковки100,00 x 130,00 x 100,00
Единицы Измерения1 шт.
Описание ПродуктаКорпус для командных устройств 22 мм, кругл., материал корпуса: пластмасса, верхняя часть корпуса, цвет: серый, 1 командный пункт, A = рычаг, цвет: черный, металл, 3 положения переключателя, нажатием на кнопку, 1 НО, 1 НО, подключение на пружинных клеммах: монтаж на полу, Опорная клемма, углубление для шильдика, вверху и внизу по 1 x M20
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3SU1801-0BA00-4AB1
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
