Степень защиты IP для соединительной клеммыIP20 при затянутом зажимном винте
Ударопрочность
Согласно МЭК 60068-2-27полуволна синусоиды 15г / 11 мс
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Вибропрочность
Согласно МЭК 60068-2-610 – 500 Гц: 5g
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Частота коммутации макс.3 600 1/h
Механический срок службы (коммутационных циклов) типичный10 000 000
Тепловой ток10 А
Справочный идентификатор согласно МЭК 81346- 2:2009U
Ток длительной нагрузки линейного защитного автомата с характеристикой C10 А; для тока короткого замыкания меньше 400 А
Ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED10 А
Ток длительной нагрузки плавкой вставки предохранителя DIAZED gG10 А
Директива RoHS (дата)10/01/2014
Рабочее напряжение
При переменном токе
При 50 Гц расчетное значение5 ... 500 В
При 60 Гц расчетное значение5 ... 500 В
При постоянном токе расчетное значение5 ... 500 В
Надежность контактаОдна неправильная коммутационная операция на 100 млн (17 В, 5 мА), одна неправильная коммутационная операция на 10 млн (5 В, 1 мА)
Исполнение контакта вспомогательных контактовСплав серебра
Число размыкающих контактов для вспомогательных контактов1
Число замыкающих контактов для вспомогательных контактов1
Рабочий ток при AC-15 при 230 В расчетное значение6 А
Исполнение разъема питания
Модулей и принадлежностейВинтовое соединение
Вид подключаемых сечений проводов
Однопроводной с заделкой концов кабеля2x (0,5 ... 0,75 мм²)
Однопроводной без заделки концов кабеля2x (1,0 ... 1,5 мм²)
Тонкожильный с заделкой концов кабеля2x (0,5 ... 1,5 мм²)
Тонкожильный без заделки концов кабеля2x (1,0 ... 1,5 мм²)
Для проводов американского калибра (AWG)2x (18 ... 14)
Начальный пусковой крутящий момент болтов в держателе1 ... 1,2 Н·м
Начальный пусковой крутящий момент
При винтовом зажиме0,8 ... 0,9 Н·м
Для заземления0,8 ... 1 Н·м
Окружающая температура
При эксплуатации-25 ... +70 °C
При хранении-40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 607213M6, 3S2, 3B2, 3C3, 3K6 (при относительной влажности воздуха 10 ... 95%, конденсация во время эксплуатации не разрешается)
Вид крепленийкрепление лицевой панели
Модулей и принадлежностейКрепление на передней панели
Высота40 мм
Ширина30 мм
Форма монтажного отверстиякруглый
Монтажная ширина30 мм
Монтажная глубина71,8 мм
Толщина лицевой панели используемый1 ... 6 мм
Артикул3SU1550-1AA10-1FA0
Каталог IDCC-IC10
Код группыR711
Товарный код85365080
Вес нетто (кг)0,060 Кг
Вид продуктовДержатели
ПроизводительSiemens
Ценовая группа41J
Группа продукта5452
Размер упаковки98,00 x 87,00 x 32,00
Единица измерения1 шт.

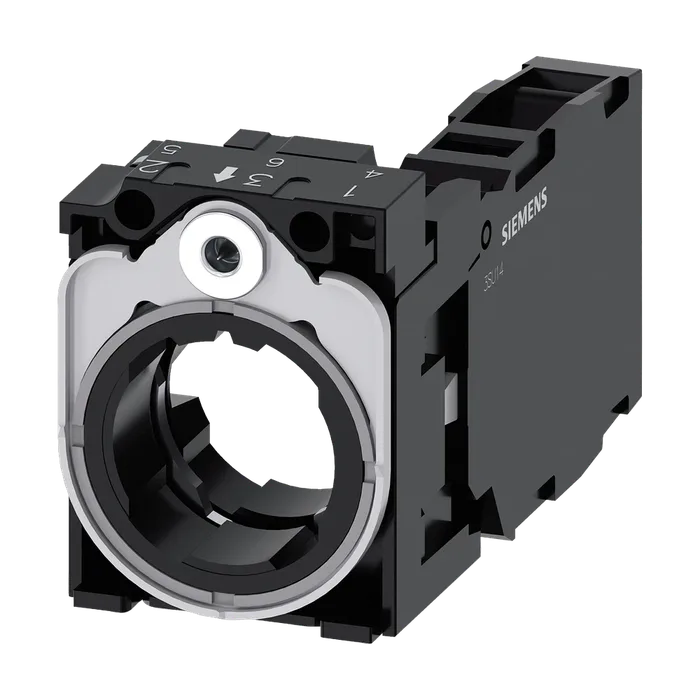

Описание продуктаДержатель для 3-Х модулей, металл, с одним 1НО+1НЗ контактным модулем в комплекте, винтовые клеммы
Страна происхожденияГермания
Количество в упаковке1
Заказной номер (артикул)3SU1550-1AA10-1FA0
Единица измерения упаковкиMM
Жизненный цикл продукта (PLM)PM300: Активный продукт
