Исполнение контакта вспомогательных контактовСплав серебра
Число размыкающих контактов для0
Вспомогательных контактов
С запаздыванием срабатывания0
Число замыкающих контактов для1
Вспомогательных контактов
С опережением срабатывания0
Рабочий ток при AC-12
При 24 В расчетное значение10 А
При 48 В расчетное значение10 А
При 110 В расчетное значение10 А
При 230 В расчетное значение10 А
Рабочий ток при AC-15
При 24 В расчетное значение6 А
При 48 В расчетное значение6 А
При 110 В расчетное значение6 А
При 230 В расчетное значение4 А
Рабочий ток при DC-12
При 24 В расчетное значение10 А
При 48 В расчетное значение5 А
При 110 В расчетное значение2,5 А
При 230 В расчетное значение1 А
Рабочий ток при DC-13
При 24 В расчетное значение3 А
При 48 В расчетное значение1,5 А
При 110 В расчетное значение0,7 А
При 230 В расчетное значение0,3 А
Исполнение разъема питанияЦоколь со штырьками (THT)
Окружающая температура
При эксплуатации-25 ... +70 °C
При хранении-40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 607213M6, 3S2, 3B2, 3C3 (без соляного тумана), 3K6 (при относительной влажности воздуха от 10 до 95 %, конденсация во время эксплуатации не разрешается)
Вид крепленийПроводниковая плата
Модулей и принадлежностейПроводниковая плата
Высота18,5 мм
Ширина7,6 мм
Глубина16,2 мм
Пригодность к интеграции
Пластмассовый корпусНет
Металлический корпусНет
Способ пайкиСелективная пайка, ручная пайка, лазерная пайка; На детали из пластмассы и детали корпуса не должен попадать жидкий припой
Параметр технологии пайкиМаксимальная температура пайки при использовании жидкого припоя 285 °C в течение не более чем 2 с на контактный штырек
Качество пайки согласно IPC A-610Класс 2
Артикул3SU1400-3AA10-5BA0
Каталог IDCC-IC10
Код группыR711
Товарный код85365080
Вес Нетто (Кг)0,004 Кг
Вид продуктовModules
ПроизводительSiemens
Ценовая Группа41J
Группа Продукта5452
Размер упаковки35,00 x 35,00 x 10,00
Единицы Измерения1 шт.

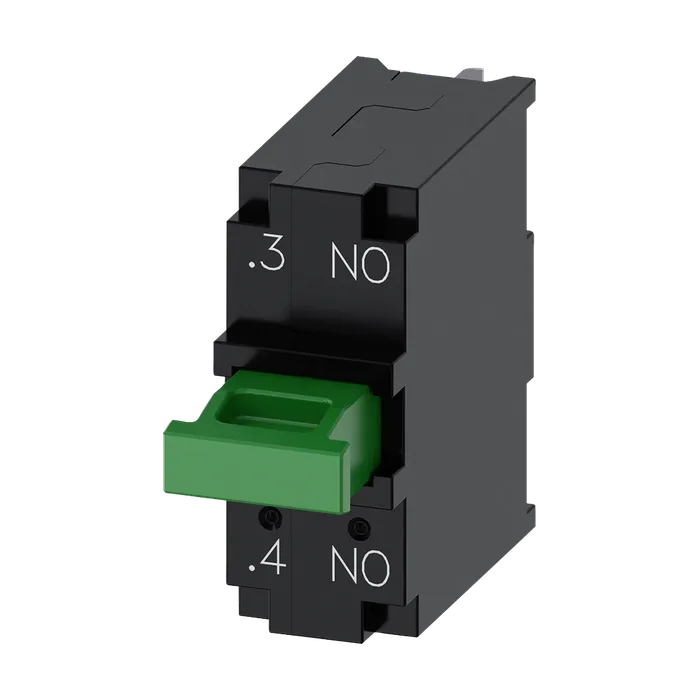

Описание ПродуктаКонтактный модуль с 1 контактным элементом, 1 НО, вывод под пайку, для использования на печатных платах
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3SU1400-3AA10-5BA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
