Справочный идентификатор согласно МЭК 81346- 2:2009K
Директива RoHS (дата)12/19/2016
Рабочее напряжение расчетное значение20,4 В
Значение I2t0,008 A²·s
Напряжение питания при постоянном токе ном. значение24 В
Протокол поддерживается
Протокол PROFINET IOДа
Протокол PROFIsafeДа
Функция изделия на интерфейсе Ethernet
Функция автоматического определения типа кабеляДа
Автоматическое определение сетиДа
Протокол на интерфейсе 1 протокол резервирования среды передачиНет
Функция изделия на интерфейсе 1 устройство PROFINET IOДа
Функция изделия устройства PROFINET IO поддерживается системное резервирование PROFINETНет
Сервис как устройство PROFINET IO
Приоритетный пускНет
Тактовая синхронизацияНет
Поддержка функции Shared DeviceНет
Поддержка PROFIenergyНет
Сервис для открытой связи IE
Версия/ редакция GSD при PROFINET требуетсяV2.3
Способ передачи в сети Industrial EthernetPROFINET с 100 Мбит/с полный дуплекс (100BASE-TX)
Класс нагрузки сети согласно PROFINET1
Спецификация теста Security Level 1 согласно PROFINETБаза прочная по отношению к сетевой нагрузке
Ток включения макс.16 А
Гальваническая развязка между PROFINET и всеми прочими цепямиДа
Число цифровых входов4
Противоаварийный0
Число аналоговых входов1
Число цифровых выходов1
Исполнение разъема питания поперечное сечение подключаемого провода дляпружинный зажим
Вспомогательных контактов
Однопроводной или многопроводной0,2 ... 2,5 мм²
Тонкожильный с заделкой концов кабеля2,5 мм²
Поперечное сечение подключаемого провода
Однопроводной0,2 ... 2,5 мм²
Однопроводной с заделкой концов кабеля0,2 ... 2,5 мм²
Тонкожильный с заделкой концов кабеля0,25 ... 2,5 мм²
Тонкожильный без заделки концов кабеля0,2 ... 2,5 мм²
Номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода26 ... 12
Уровень полноты безопасности (SIL) согласно МЭК 615083
Предел действия SIL (подсистема) согласно EN 62061SIL CL 3
Уровень эффективности защиты (PL) согласно EN ISO 13849-1e
Категория согласно EN ISO 13849-14
Доля безопасных отказов (SFF)99,6 %
PFHD при высокой приоритетности запроса согласно EN 620615,951E-10 1/h
PFDavg при низкой приоритетности запроса согласно МЭК 615082,426E-6
Срок службы макс.20 a
Значение Т1 согласно МЭК 615081 a
Исполнение интерфейса
Интерфейс EthernetДа; для сервисов Ethernet
Интерфейс Fast EthernetДа; PROFINET с 100 Мбит/с
Исполнение интерфейса 1
Встроенный коммутаторНет
RJ 45 (Ethernet)Да
Число портов на интерфейсе 11
Число интерфейсов согласно PROFINET1
Окружающая температура
При эксплуатации-25 ... +60 °C
При хранении-40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 607213M6, 3S2, 3B2, 3K6 (при относительной влажности воздуха 10 ... 95%, конденсация во время эксплуатации не разрешается)
Маркировка взрывозащиты для искробезопасности сопряженного оборудования EEx iaНет
Маркировка взрывозащиты для искробезопасности сопряженного оборудования EEx ibНет
Вид креплений модулей и принадлежностейКрепление на передней панели
Высота80,1 мм
Ширина40 мм
Глубина72,1 мм
Артикул3SU1400-1LL10-3BA1
Каталог IDCC-IC10
Код группыR711
Товарный код85371098
Вес Нетто (Кг)0,154 Кг
Вид продуктовModules
ПроизводительSiemens
Ценовая Группа41J
Группа Продукта5453
Размер упаковки100,00 x 115,00 x 55,00
Единицы Измерения1 шт.

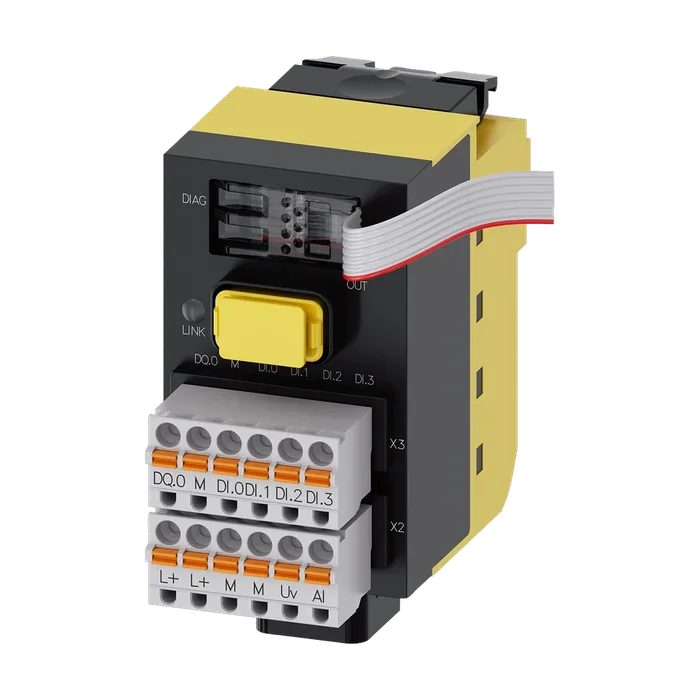

Описание ПродуктаSIRIUS ACT с PROFINET: отказоустойчивый интерфейсный модуль с 4 ЦВх, 1 ЦВых (24 В DC), 1 АВх (12 бит, A/D разрешение), 24 В DC, Подключение на пружинных клеммах, крепление на переднюю панель, 1–20 терминальных модулей с возможностью подключения
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3SU1400-1LL10-3BA1
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
