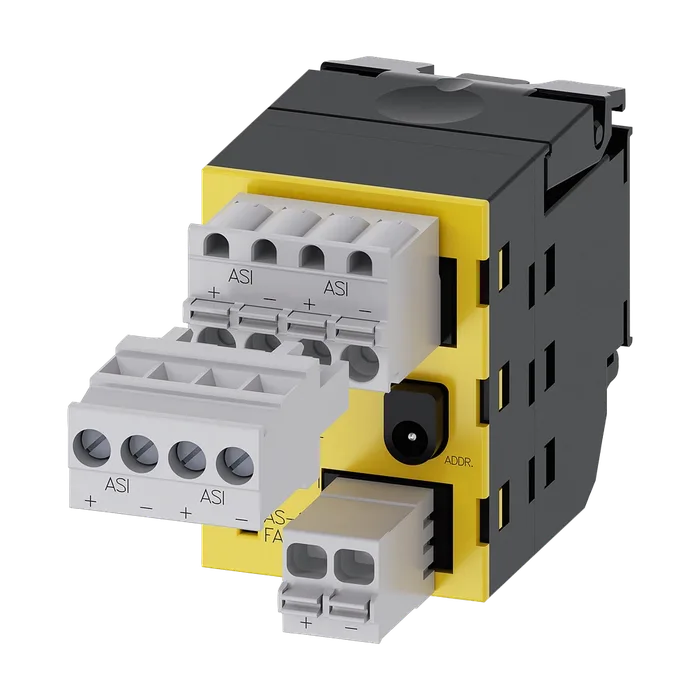

Модуль AS-интерфейса, 2 безопасных входа, 1 выход, цвет: черный, 4-полюсный штекер с винтовым зажимом, 2-полюсный и 4-полюсный штекер с подключением на пружинных клеммах, для крепления на переднюю панель
17 622,85 ₽С НДС
Код товара: 3SU14001EC102AA0
Доступен к заказу
01
Описание
Модуль AS-интерфейса, 2 безопасных входа, 1 выход, цвет: черный, 4-полюсный штекер с винтовым зажимом, 2-полюсный и 4-полюсный штекер с подключением на пружинных клеммах, для крепления на переднюю панель
Торговая марка изделияSIRIUS ACT
Наименование изделияМодуль AS-Interface
Наименование типа изделия3SU1
Функция изделия2F-DI / 1 DQ
Степень загрязнения3
Тип напряжения
Рабочего напряженияПостоянный ток
Входного напряженияПостоянный ток
Потребляемый ток макс.60 мА
Степень защиты IPIP20 при затянутом зажимном винте
Ударопрочность для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Вибропрочность для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Справочный идентификатор согласно МЭК 81346- 2:2009K
Директива RoHS (дата)10/01/2014
Исполнение типа ведомого устройства2 F-DI + 1 DQ
Профиль ведомого интерфейса ASS-7.B.F
Код ID10...F
Число ведомых устройств AS-i1
Протокол поддерживается протокол ASIsafe (Safety at work)Да
Рабочее напряжение расчетное значение26,5 ... 31,6 В
Рабочее напряжение 1 при постоянном токе расчетное значение30 В
Протокол поддерживается протокол интерфейса ASДа
Число цифровых входов
Противоаварийный2
Число цифровых выходов1; может свободно использоваться
Исполнение разъема питанияВинтовое соединение + пружинное соединение
Вид подключаемых сечений проводов
Однопроводной без заделки концов кабеля1x (0,2 ... 2,5 мм²)
Тонкожильный с заделкой концов кабеля1x (0,25 ... 2,5 мм²)
Тонкожильный без заделки концов кабеля1x (0,2 ... 2,5 мм²)
Для проводов американского калибра (AWG)1x (30 ... 12)
Начальный пусковой крутящий момент при винтовом зажиме0,5 ... 0,6 Н·м
Пригодность к использованию противоаварийные электрические цепиДа
Уровень полноты безопасности (SIL) согласно МЭК 615083
Предел действия SIL (подсистема) согласно EN 62061SIL CL 3
Уровень эффективности защиты (PL) согласно EN ISO 13849-1e
Доля безопасных отказов (SFF)99 %
Средний охват диагностикой (DCavg)99 %
PFHD при высокой приоритетности запроса согласно EN 620614,5E-9 1/h
PFDavg при низкой приоритетности запроса согласно МЭК 615085E-6
Категория согласно EN 954-14
Окружающая температура
При эксплуатации-25 ... +70 °C
При хранении-40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 607213M6, 3S2, 3B2, 3C3 (без соляного тумана), 3K6 (при относительной влажности воздуха от 10 до 95 %, конденсация во время эксплуатации не разрешается)
Вид креплений
Модулей и принадлежностейКрепление на передней панели
Ведомых устройств AS-iFrontplattenbefestigung
Высота42 мм
Ширина30 мм
Глубина65,5 мм
Артикул3SU1400-1EC10-2AA0
Каталог IDCC-IC10
Код группыR711
Товарный код85371098
Вес Нетто (Кг)0,078 Кг
Вид продуктовModules
ПроизводительSiemens
Ценовая Группа41J
Группа Продукта5453
Размер упаковки50,00 x 64,00 x 83,00
Единицы Измерения1 шт.
Описание ПродуктаAS-INTERFACE МОДУЛЬ, 2ВХОДА БЕЗОПАСНОСТИ (SAFETY), 1 ВЫХОД, ЧЁРНЫЙ/ЖЁЛТЫЙ, 4-ПОЛ. КОННЕКТОР С ВИНТОВЫМИ КЛЕММАМИ, 2-ПОЛ. И 4-ПОЛ. КОННЕКТОР С ПРУЖИННЫМИ КЛЕММАМИ, ДЛЯ МОНТАЖА НА ДЕРЖАТЕЛЕ АКТУАТОРА
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3SU1400-1EC10-2AA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
