Принцип действия исполнительного механизмаПлавная регулировка, угол вращения 280°
Цвет исполнительного механизмачерный
Материал исполнительного механизмапластмасса
Форма исполнительного механизмакруглый
Наружный диаметр исполнительного механизма30 мм
Макс. угол отклонения [°]280°
Компонент изделия лицевое кольцоНет
Материал держателяПластмасса
Потребляемая активная мощность1 Вт
Напряжение развязки расчетное значение500 В
Степень загрязнения3
Степень защиты IPIP66, IP67, IP69(IP69K)
Для соединительной клеммыIP20 при затянутом зажимном винте
Степень защиты NEMA1, 2, 3, 3R, 4, 4X, 12, 13
Ударопрочность
Согласно МЭК 60068-2-27полуволна синусоиды 15г / 11 мс
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Вибропрочность
Согласно МЭК 60068-2-610 – 500 Гц: 5g
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Механический срок службы (коммутационных циклов) типичный25 000
Справочный идентификатор согласно МЭК 81346- 2:2009S
Директива RoHS (дата)01/01/2016
Исполнение разъема питаниявинтовой зажим
Вид подключаемых сечений проводов
Однопроводной с заделкой концов кабеля2x (0,5 ... 0,75 мм²)
Однопроводной без заделки концов кабеля2x (1,0 ... 1,5 мм²)
Тонкожильный с заделкой концов кабеля2x (0,5 ... 1,5 мм²)
Тонкожильный без заделки концов кабеля2x (1,0 ... 1,5 мм²)
Для проводов американского калибра (AWG)2x (18 ... 14)
Начальный пусковой крутящий момент болтов в держателе1 ... 1,2 Н·м
Начальный пусковой крутящий момент при винтовом зажиме0,8 ... 1 Н·м
Окружающая температура
При эксплуатации-25 ... +70 °C
При хранении-40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 607213M6, 3S2, 3B2, 3C3, 3K6 (при относительной влажности воздуха 10 ... 95%, конденсация во время эксплуатации не разрешается для всех устройств за фронтальной панелью)
Высота40 мм
Ширина30 мм
Форма монтажного отверстиякруглый
Монтажный диаметр22,3 мм
Положительный допуск на монтажный диаметр0,4 мм
Монтажная высота19,4 мм
Монтажная ширина30 мм
Монтажная глубина46 мм
Артикул3SU1200-2PQ10-1AA0
Каталог IDCC-IC10
Код группыR711
Товарный код85334010
Вес нетто (кг)0,069 Кг
Вид продуктовПриводные и сигнальные элементы, 22 мм, круглые, пластик, чёрный
ПроизводительSiemens
Ценовая группа41J
Группа продукта5452
Размер упаковки78,00 x 128,00 x 40,00
Единица измерения1 шт.

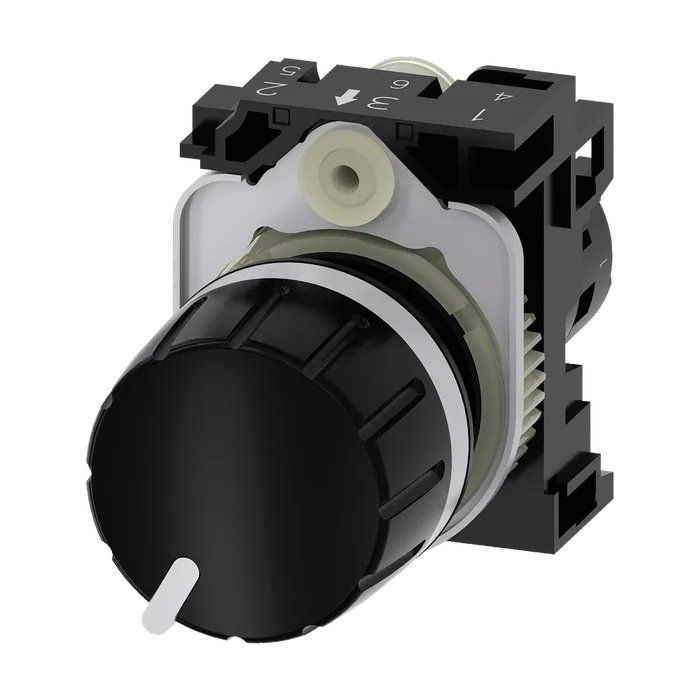

Описание продуктаПотенциометр компактный, 22MM, кругл., пластик, чёрный, 1кОм, с держателем, винтовые клеммы
Страна происхожденияЧехия
Количество в упаковке1
Заказной номер (артикул)3SU1200-2PQ10-1AA0
Единица измерения упаковкиMM
Жизненный цикл продукта (PLM)PM300: Активный продукт
