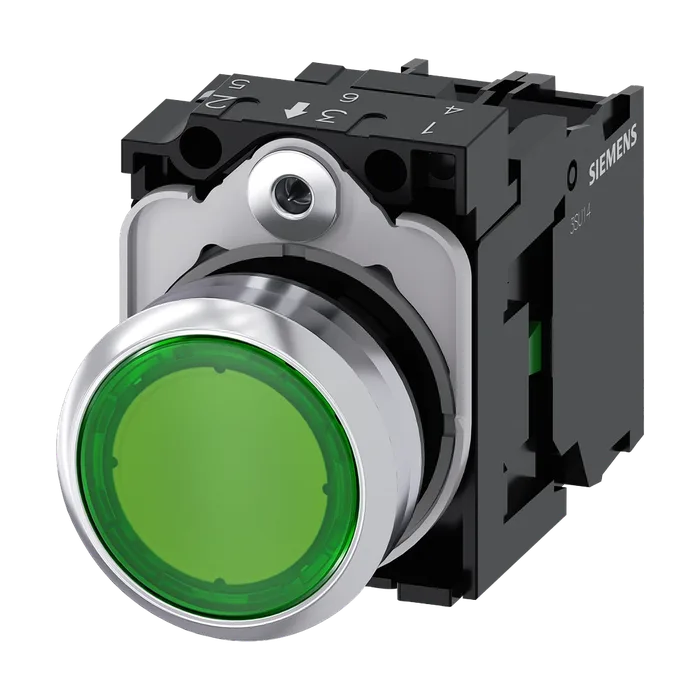

Нажимная кнопка с сигнализацией, 22 мм, кругл., металл, глянцев., цвет: зеленый, кнопка, плоск., нажатием на кнопку, с держателем, 1 НО, Светодиодный модуль со встроенным светодиодом, 110 В AC винтовой зажим
Общие Торговая марка изделия SIRIUS ACT
Наименование изделия Кнопка с подсветкой
Исполнение изделия Комлектное устройство
Наименование типа изделия 3SU1
Линейка изделий Металл, зеркальный блеск, 22 мм
Заводской номер изделия
Число блоков управления 1
Орган управления Конструкция исполнительного механизма Кнопочный выключатель, плоский
Принцип действия исполнительного механизма с нажатием
Дополнение изделия опциональный источник света Да
Цвет исполнительного механизма зеленый
Материал исполнительного механизма пластмасса
Форма исполнительного механизма круглый
Наружный диаметр исполнительного механизма 29,45 мм
Число контактных модулей 1
Переднее кольцо Компонент изделия лицевое кольцо Да
Исполнение лицевого кольца стандартный
Материал лицевого кольца Металл глянец
Цвет лицевого кольца серебр.
Фиксатор Материал держателя Пластмасса
Индикация Число светодиодных модулей 1
Общие технические данные Функция изделия принудительное открытие Нет
Компонент изделия источник света Да
Напряжение развязки расчетное значение 320 В
Степень загрязнения 3
Тип напряжения рабочего напряжения AC/DC
Выдерживаемое импульсное напряжение расчетное значение 4 кВ
Степень защиты IP IP66, IP67, IP69(IP69K)
Для соединительной клеммы IP20
Степень защиты NEMA 1, 2, 3, 3R, 4, 4X, 12, 13
Ударопрочность
Согласно МЭК 60068-2-27 полуволна синусоиды 15г / 11 мсек
Вибропрочность
Согласно МЭК 60068-2-6 10 – 500 Гц: 5g
Частота коммутации макс. 3 600 1/h
Механический срок службы (коммутационных циклов) типичный 3 000 000
Коммутационная износостойкость типичный 10 000 000
Тепловой ток 10 А
Справочный идентификатор согласно МЭК 81346- 2:2009 S
Ток длительной нагрузки линейного защитного автомата с характеристикой C 10 A; для тока короткого замыкания меньше 400 А
Ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED 10 А
Ток длительной нагрузки плавкой вставки предохранителя DIAZED gG 10 А
Директива RoHS (дата) 10/01/2014
Рабочее напряжение
При переменном токе
При 50 Гц расчетное значение 5 ... 500 В
При 60 Гц расчетное значение 5 ... 500 В
При постоянном токе расчетное значение 5 ... 500 В
Силовая электроника Надежность контакта Одна неправильная коммутационная операция на 100 млн (17 В, 5 мА), одна неправильная коммутационная операция на 10 млн (5 В, 1 мА)
Напряжение питания Тип напряжения напряжения питания источника света напряжение питания источника света при Переменный ток
Переменном токе
При 50 Гц расчетное значение 110 В
При 60 Гц расчетное значение 110 В
Цепь тока управления/ управление Ток включения светодиодного модуля макс. 3 А
Вспомогательный контур Исполнение контакта вспомогательных контактов Сплав серебра
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 1
Подсоединения/ клеммы Исполнение разъема питания винтовой зажим
Модулей и принадлежностей Винтовое соединение
Вид подключаемых сечений проводов
Однопроводной с заделкой концов кабеля 2x (0,5 ... 0,75 mm²)
Однопроводной без заделки концов кабеля 2x (1,0 ... 1,5 mm²)
Тонкожильный с заделкой концов кабеля 2x (0,5 ... 1,5 мм²)
Тонкожильный без заделки концов кабеля 2x (1,0 ... 1,5 мм²)
Для проводов американского калибра (AWG) 2x (18 ... 14)
Начальный пусковой крутящий момент болтов в держателе 1 ... 1,2 Н·м
Начальный пусковой крутящий момент при винтовом зажиме 0,8 ... 0,9 Н·м
Осветительное средство Вид источника света светодиод
Цвет источника света зеленый
Сила светового излучения 900 ... 1 800 mcd
Условия окружающей среды Окружающая температура
При эксплуатации -25 ... +70 °C
При хранении -40 ... +80 °C
Экологическая категория при эксплуатации согласно 2/5 МЭК 60721 3M6, 3S2, 3B2, 3K6 (при относительной влажности воздуха 10 ... 21.03.2023 © Copyright Siemens 95%, конденсация во время эксплуатации не разрешается для всех устройств за фронтальной панелью)
Монтаж/ крепление/ размеры Вид креплений крепление лицевой панели
Модулей и принадлежностей Крепление на передней панели
Высота 40 мм
Ширина 30 мм
Форма монтажного отверстия круглый
Монтажный диаметр 22,3 мм
Положительный допуск на монтажный диаметр 0,4 мм
Монтажная высота 11 мм
Монтажная ширина 29,5 мм
Монтажная глубина 49,7 мм
