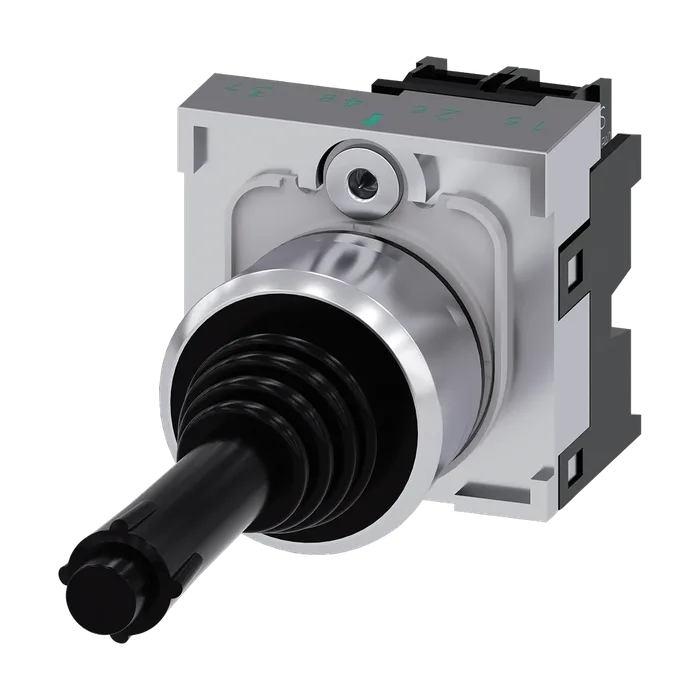

Координатный соединитель, 22 мм, кругл., глянцевый металл, цвет: черный, 2 положения переключателя, с вертикальным нажатием на кнопку, с механической блокировкой, в положении O, с держателем, 1 НО, 1 НО, винтовой зажим,
по запросуС НДС
Код товара: 3SU11507BD881NA0
Доступен к заказу
01
Описание
Координатный соединитель, 22 мм, кругл., глянцевый металл, цвет: черный, 2 положения переключателя, с вертикальным нажатием на кнопку, с механической блокировкой, в положении O, с держателем, 1 НО, 1 НО, винтовой зажим,
Торговая марка изделияSIRIUS ACT
Наименование изделияКоординатный выключатель
Исполнение изделияКомлектное устройство
Наименование типа изделия3SU1
Линейка изделийМеталл, зеркальный блеск, 22 мм
Заводской номер изделия
Контактного модуля, входящего в комплект поставки у позиции 23SU1400-1AA10-1BA0
Контактного модуля, входящего в комплект поставки у позиции 43SU1400-1AA10-1BA0
Согласно МЭК 60068-2-27полуволна синусоиды 15г / 11 мсек
Вибропрочность
Согласно МЭК 60068-2-610 – 500 Гц: 5g
Частота коммутации макс. механический срок службы (коммутационных2 400 1/h
Циклов)
Как срок службы на каждое направление срабатывания типичный500 000
Коммутационная износостойкость типичный10 000 000
Коммутационная износостойкость с контакторами от 3RT1015 до 3RT1015 типичный10 000 000
Тепловой ток10 А
Справочный идентификатор согласно МЭК 81346- 2:2009S
Ток длительной нагрузки линейного защитного автомата с характеристикой C10 A; для тока короткого замыкания меньше 400 А
Ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED10 А
Ток длительной нагрузки плавкой вставки предохранителя DIAZED gG10 А
Директива RoHS (дата)10/01/2014
Рабочее напряжение
При переменном токе
При 50 Гц расчетное значение5 ... 500 В
При 60 Гц расчетное значение5 ... 500 В
При постоянном токе расчетное значение5 ... 500 В
Надежность контактаОдна неправильная коммутационная операция на 100 млн (17 В, 5 мА), одна неправильная коммутационная операция на 10 млн (5 В, 1 мА)
Исполнение контакта вспомогательных контактовСплав серебра
Число размыкающих контактов для вспомогательных контактов0
Число замыкающих контактов для вспомогательных контактов2
Исполнение разъема питания модулей и принадлежностейВинтовое соединение
Вид подключаемых сечений проводов
Однопроводной с заделкой концов кабеля2x (0,5 ... 0,75 mm²)
Однопроводной без заделки концов кабеля2x (1,0 ... 1,5 mm²)
Тонкожильный с заделкой концов кабеля2x (0,5 ... 1,5 мм²)
Тонкожильный без заделки концов кабеля2x (1,0 ... 1,5 мм²)
Для проводов американского калибра (AWG)2x (18 ... 14)
Начальный пусковой крутящий момент болтов в держателе1 ... 1,2 Н·м
Начальный пусковой крутящий момент для вспомогательных контактов при винтовом зажиме0,8 ... 1 Н·м
Значение В10 при высокой приоритетности запроса согласно SN 31920250 000
Доля опасных отказов
При низкой приоритетности запроса согласно SN 3192020 %
При высокой приоритетности запроса согласно SN 3192020 %
Частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920100 FIT
Окружающая температура
При эксплуатации-25 ... +70 °C
При хранении-40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 607213M6, 3S2, 3B2, 3C3, 3K6 (при относительной влажности воздуха 10 ... 95%, конденсация во время эксплуатации не разрешается для всех устройств за фронтальной панелью)
Вид крепленийкрепление лицевой панели
Модулей и принадлежностейКрепление на передней панели
Высота40 мм
Ширина40 мм
Форма монтажного отверстиякруглый
Монтажный диаметр22,3 мм
Положительный допуск на монтажный диаметр0,4 мм
Монтажная высота75,6 мм
Монтажная ширина30,5 мм
Монтажная глубина53,7 мм
Артикул3SU1150-7BD88-1NA0
Каталог IDCC-IC10
Код группыR711
Товарный код85365080
Вес Нетто (Кг)0,176 Кг
Вид продуктовActuators and indicators, 22 mm, metal, shiny
ПроизводительSiemens
Ценовая Группа41J
Группа Продукта5452
Размер упаковки95,00 x 138,00 x 45,00
Единицы Измерения1 шт.
Описание ПродуктаКоординатный соединитель, 22 мм, кругл., глянцевый металл, цвет: черный, 2 положения переключателя, с вертикальным нажатием на кнопку, с механической блокировкой, в положении O, с держателем, 1 НО, 1 НО, винтовой зажим,
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3SU1150-7BD88-1NA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
