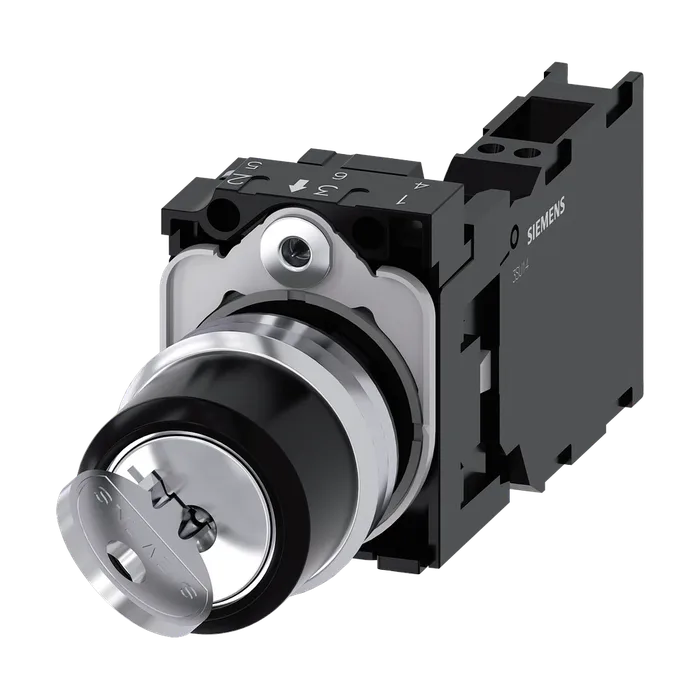

Переключатель с ключом Ronis, 22 мм, кругл., металл, глянцев., номер замка SB30, с 2 ключами, 2 положения переключателя O-I, с фиксацией, угол переключения 90°, 10:30 ч/13:30 ч, извлечение ключа O+II, с держателем, 1 НО + 1 НЗ, подключение на пружинных клеммах: возможные специальные запоры: SB31, 421, 455
по запросуС НДС
Код товара: 3SU11504BF113FA0
Доступен к заказу
01
Описание
Переключатель с ключом Ronis, 22 мм, кругл., металл, глянцев., номер замка SB30, с 2 ключами, 2 положения переключателя O-I, с фиксацией, угол переключения 90°, 10:30 ч/13:30 ч, извлечение ключа O+II, с держателем, 1 НО + 1 НЗ, подключение на пружинных клеммах: возможные специальные запоры: SB31, 421, 455
Согласно МЭК 60068-2-27полуволна синусоиды 15г / 11 мс
Вибропрочность
Согласно МЭК 60068-2-610 – 500 Гц: 5g
Частота коммутации макс.1 800 1/h
Механический срок службы (коммутационных циклов) типичный300 000
Коммутационная износостойкость типичный10 000 000
Тепловой ток10 А
Справочный идентификатор согласно МЭК 81346- 2:2009S
Ток длительной нагрузки линейного защитного автомата с характеристикой C10 А; для тока короткого замыкания меньше 400 А
Ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED10 А
Ток длительной нагрузки плавкой вставки предохранителя DIAZED gG10 А
Директива RoHS (дата)10/01/2014
Рабочее напряжение
Расчетное значение5 ... 500 В
При переменном токе
При 50 Гц расчетное значение5 ... 500 В
При 60 Гц расчетное значение5 ... 500 В
При постоянном токе расчетное значение5 ... 500 В
Надежность контактаОдна неправильная коммутационная операция на 100 млн (17 В, 5 мА), одна неправильная коммутационная операция на 10 млн (5 В, 1 мА)
Исполнение контакта вспомогательных контактовСплав серебра
Число размыкающих контактов для вспомогательных контактов1
Число замыкающих контактов для вспомогательных контактов1
Исполнение разъема питания
Модулей и принадлежностейподключение на пружинных клеммах
Вид подключаемых сечений проводов
Однопроводной без заделки концов кабеля2x (0,25 ... 1,5 мм²)
Тонкожильный с заделкой концов кабеля2x (0,25 ... 0,75 мм²)
Тонкожильный без заделки концов кабеля2x (0,25 ... 1,5 мм²)
Для проводов американского калибра (AWG)2x (24 ... 16)
Начальный пусковой крутящий момент болтов в держателе1 ... 1,2 Н·м
Окружающая температура
При эксплуатации-25 ... +70 °C
При хранении-40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 607213M6, 3S2, 3B2, 3C3, 3K6 (при относительной влажности воздуха 10 ... 95%, конденсация во время эксплуатации не разрешается для всех устройств за фронтальной панелью)
Вид креплений
Модулей и принадлежностейКрепление на передней панели
Высота40 мм
Ширина30 мм
Форма монтажного отверстиякруглый
Монтажный диаметр22,3 мм
Положительный допуск на монтажный диаметр0,4 мм
Монтажная высота49,4 мм
Монтажная ширина29,5 мм
Монтажная глубина71,7 мм
Артикул3SU1150-4BF11-3FA0
Каталог IDCC-IC10
Код группыR711
Товарный код85365080
Вес нетто (кг)0,138 Кг
Вид продуктовПриводные и сигнальные элементы, 22 мм, металл, глянцевые
ПроизводительSiemens
Ценовая группа41J
Группа продукта5452
Размер упаковки151,00 x 111,00 x 38,00
Единица измерения1 шт.
Описание продуктаПоворотный переключатель с ключом RONIS, 22MM, круглый, металлический глянцевый, NO. замка SB30, с 2 ключами, 2 коммутационных положения O-I, с фиксацией, угол переключения 90 град., 10:30Ч/13:30Ч, положения извлечения ключа: O+I, с держателем, 1NO+1NC, пружинные клеммы, POSSIBLE спец. замокS: 3SB31, 421, 455
Страна происхожденияГермания
Количество в упаковке1
Заказной номер (артикул)3SU1150-4BF11-3FA0
Единица измерения упаковкиMM
Жизненный цикл продукта (PLM)PM300: Активный продукт
